Хендай Солярис. Электрические схемы - часть 6

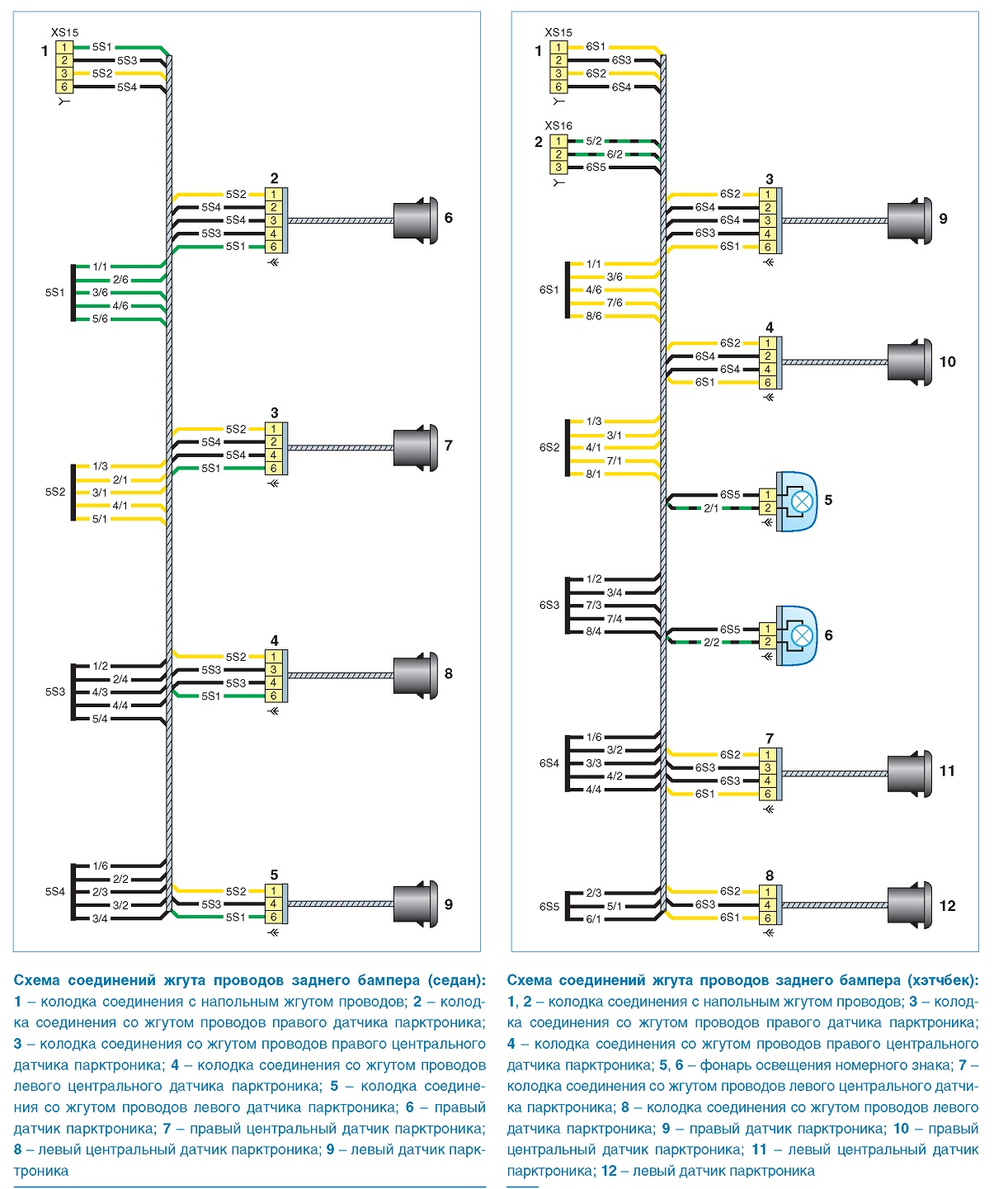

Схема соединений жгута проводов заднего бампера (седан):
1 - колодка соединения с напольным жгутом проводов; 2 - колодка соединения со
жгутом проводов правого датчика парктроника;
3 - колодка соединения со жгутом проводов правого центрального датчика
парктроника; 4 - колодка соединения со жгутом проводов левого центрального
датчика парктроника; 5 - колодка соединения со жгутом проводов левого датчика
парктроника; 6 - правый датчик парктроника; 7 - правый центральный датчик
парктроника; 8 - левый центральный датчик парктроника; 9 - левый датчик
парк-троника
Схема соединений жгута проводов заднего бампера (хэтчбек):
1, 2 - колодка соединения с напольным жгутом проводов; 3 - колодка соединения со
жгутом проводов правого датчика парктроника;
4 - колодка соединения со жгутом проводов правого центрального датчика
парктроника; 5, 6 - фонарь освещения номерного знака; 7 -колодка соединения со
жгутом проводов левого центрального датчика парктроника; 8 - колодка соединения
со жгутом проводов левого датчика парктроника; 9 - правый датчик парктроника; 10
- правый центральный датчик парктроника; 11 - левый центральный датчик
парктроника; 12 - левый датчик парктроника
