Хендай Солярис. Снятие подрулевых переключателей
Работу проводим при замене подрулевых переключателей, а также при снятии рулевой колонки и панели приборов. Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.
Для снятия правого подрулевого переключателя поворачиваем рулевое колесо...

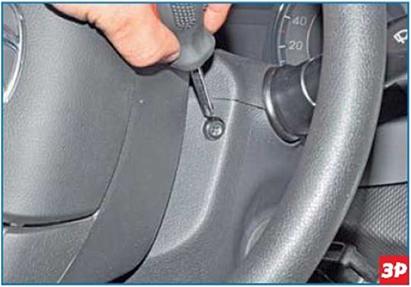

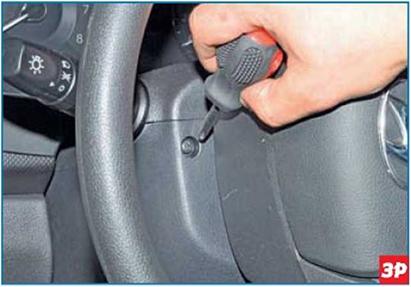

 ...крестообразной отверткой отворачиваем саморез крепления нижнего кожуха рулевой колонки. Повернув рулевое колесо в другую сторону... |
 ...крестообразной отверткой отворачиваем другой саморез крепления нижнего кожуха. |

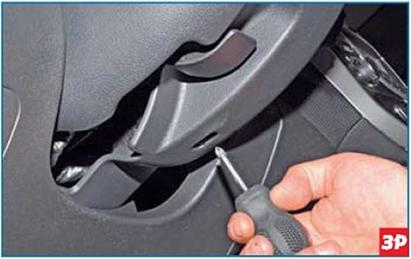

 Этим же инструментом отворачиваем саморез нижнего крепления кожуха. |

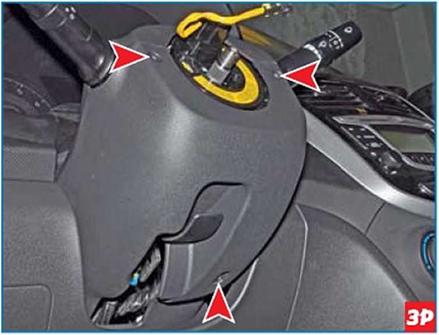

 Расположение саморезов крепления нижнего кожуха рулевой колонки (рулевое колесо для наглядности снято). |
 Преодолевая сопротивление пластмассовых защелок, разъединяем кожухи (рулевое колесо для наглядности снято)... |

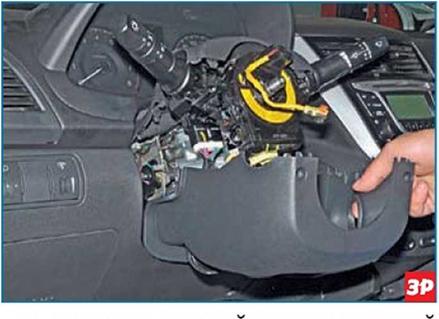

 ...и снимаем нижнии кожух рулевой колонки. |

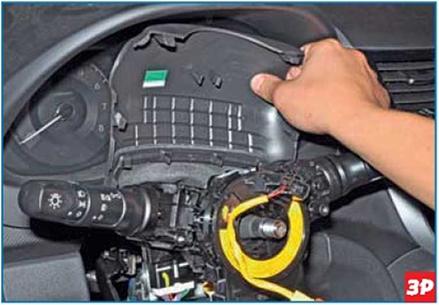

 Поднимаем верхний кожух рулевой колонки. |
 Нажав на фиксатор колодки, отсоединяем колодку проводов от правого подрулевого переключателя. |

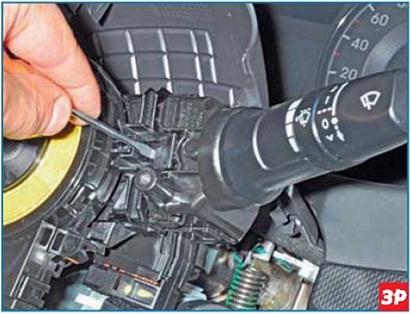

 Отверткой нажимаем на фиксатор переключателя... |

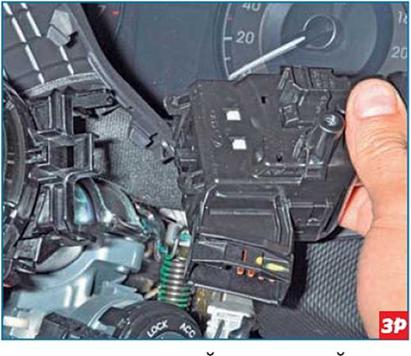

 ...и снимаем правый подрулевои переключатель. |
Устанавливаем правый подрулевой переключатель в обратной последовательности.
Левый подрулевой переключатель выполнен за одно целое с соединителем переключателей.
Для снятия левого подрулевого переключателя снимаем рулевое колесо (см. «Снятие рулевого колеса», с. 158). Снимаем кожухи рулевой колонки, как показано выше...
 ...отверткой нажимаем на фиксатор колодки... |
 |

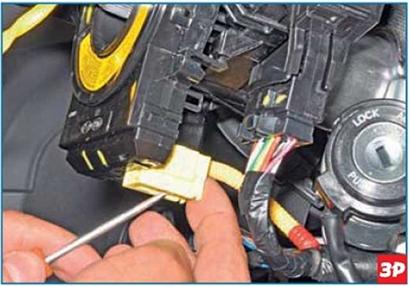

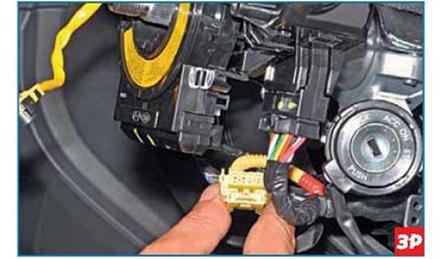

...и отсоединяем колодку проводов желтого цвета от барабанного устройства спирального кабеля подушки безопасности.

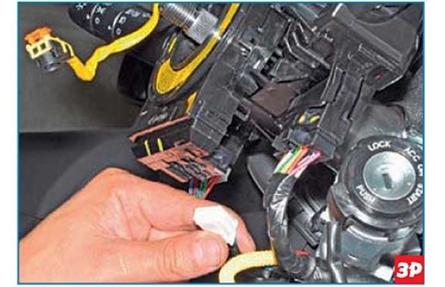

 Нажав на фиксатор колодки, отсоединяем колодку проводов белого цвета от барабанного устройства. |

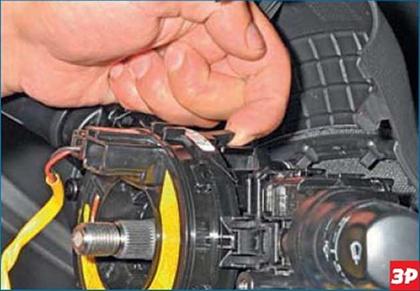

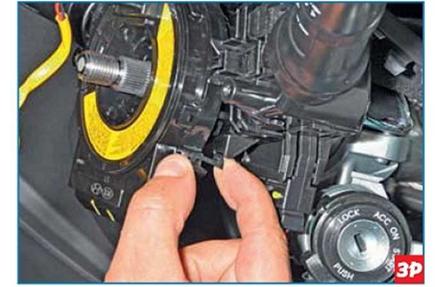

 Отжав, выводим из зацепления защелку с правой... ...и левой стороны барабанного устройства. |
 |

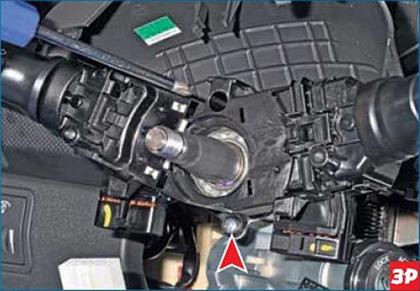

Аналогично выводим из зацепления защелку сверху барабанного устройства.

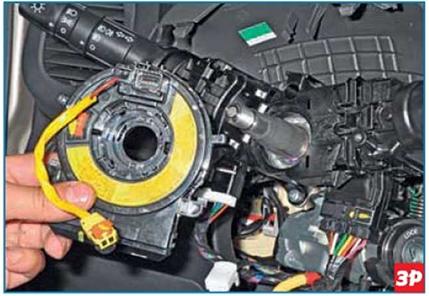

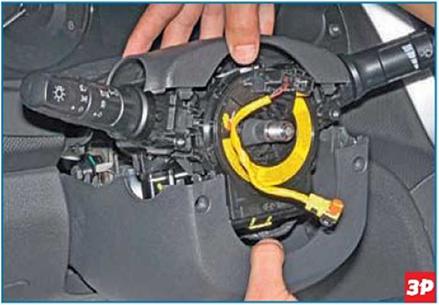

 Снимаем барабанное устройство спирального кабеля. Отсоединяем колодку проводов от правого подрулевого переключателя. |

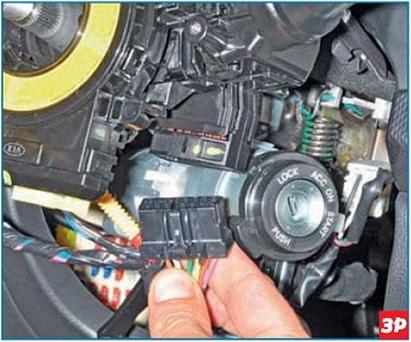

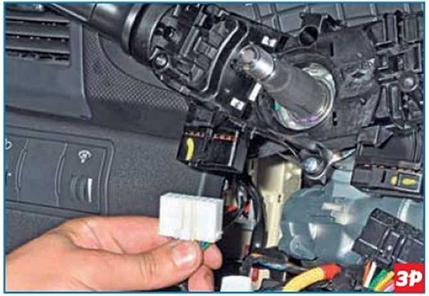

 Нажав на фиксатор колодки, отсоединяем колодку проводов от левого подрулевого переключателя. |
 |
Крестообразной отверткой отворачиваем два винта...
 |

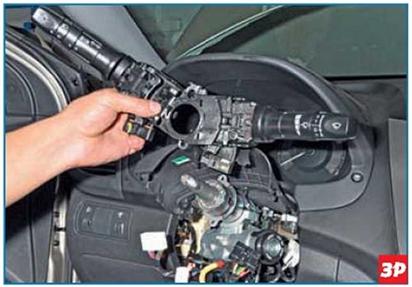

...и снимаем подрулевые переключатели.
Снимаем правый подрулевой переключатель, как показано выше.
Подрулевые переключатели: 1 - левый переключатель; 2 - правый переключатель.
Устанавливаем левый подрулевой переключатель в обратной последовательности.
