Хендай Солярис. Снятие заднего фонаря, замена ламп
Работу проводим при замене ламп в заднем фонаре или замене самого фонаря.
Операции показаны на левом фонаре, для правого фонаря они аналогичны. Для автомобиля с кузовом седан открываем крышку багажника...
 |

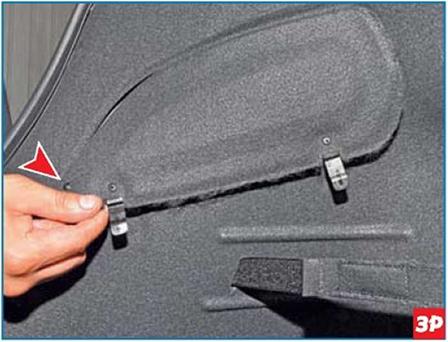

...и преодолевая сопротивление двух фиксаторов, тянем на себя клапан обивки багажника.

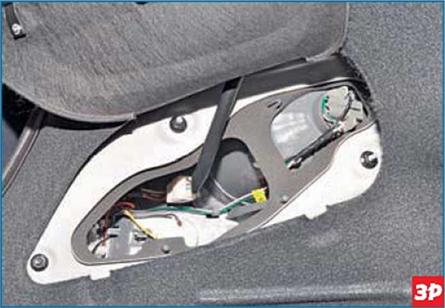

 Поднимаем клапан |

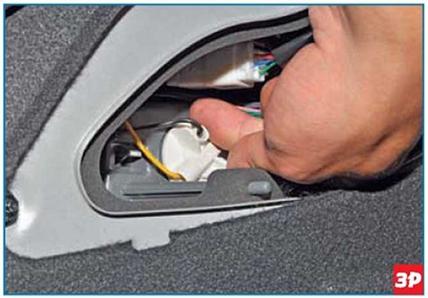

 Поворачиваем против часовой стрелки патрон комбинированной лампы сигнала торможения и габаритного света. |

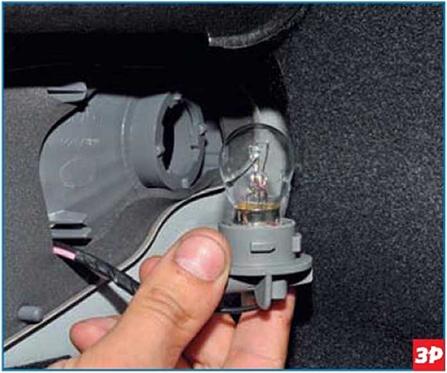

 Вынимаем патрон с лампой из корпуса фонаря. |
 |

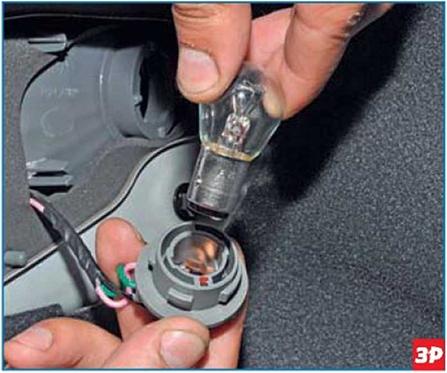

Слегка нажимая на колбу лампы, утапливаем ее в патрон, поворачиваем против часовой стрелки и вынимаем из патрона.
Устанавливаем новую лампу P21/5W в обратной последовательности. Выступы на цоколе комбинированной лампы сигнала торможения и габаритного света расположены на разных уровнях и при установке должны войти в соответствующие пазы патрона.

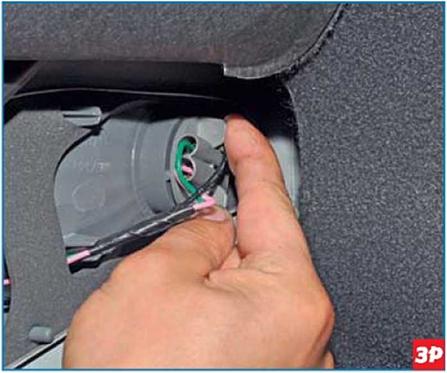

 Поворачиваем против часовой стрелки патрон лампы указателя поворота. |

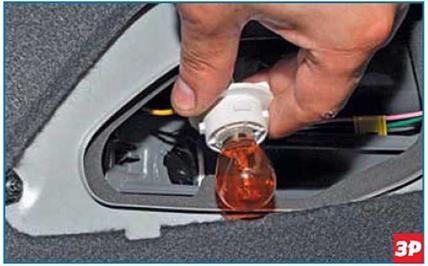

 Вынимаем патрон с лампой из корпуса фонаря. |
 |

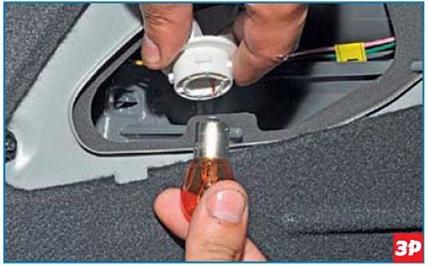

Слегка нажимая на колбу лампы, утапливаем ее в патрон, поворачиваем против часовой стрелки и вынимаем из патрона.
В заднем фонаре применяется однонитевая лампа указателя поворота оранжевого цвета PY21W. Лампа имеет несимметричные выступы на корпусе, пазы в ее патроне также несимметричны.

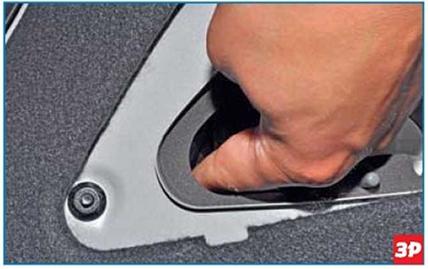

 Поворачиваем против часовой стрелки патрон лампы противотуманного света |

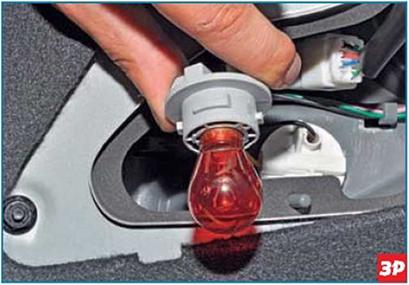

 Вынимаем патрон с лампой из корпуса фонаря. |
 |

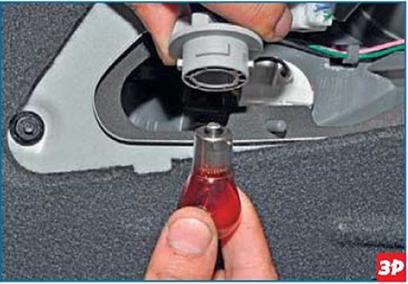

Слегка нажимая на колбу лампы, утапливаем ее в патрон, поворачиваем против часовой стрелки и вынимаем из патрона.
В заднем левом фонаре применяется однонитевая лампа противотуманного света красного цвета PR21W. Лампа имеет несимметричные выступы на корпусе, пазы в ее патроне также несимметричны.
В заднем правом фонаре применяется однонитевая лампа света заднего хода W16W. Замена лампы аналогична замене лампы в заднем фонаре хэтчбека.
Для снятия заднего фонаря...

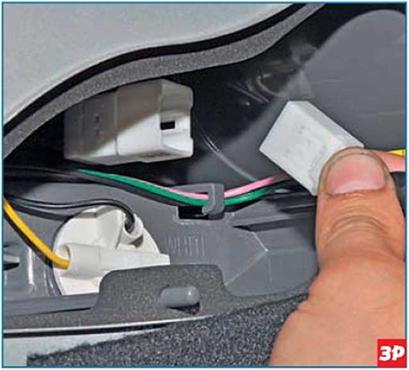

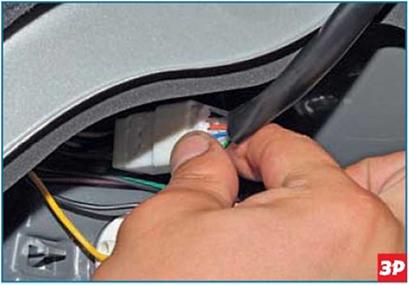

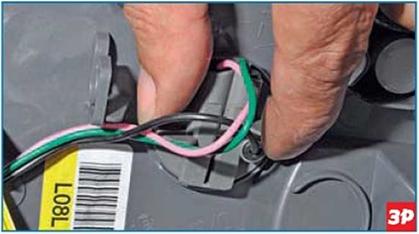

 ...нажимаем на фиксатор колодки проводов... |
 |
...и отсоединяем колодку от разъема фонаря.

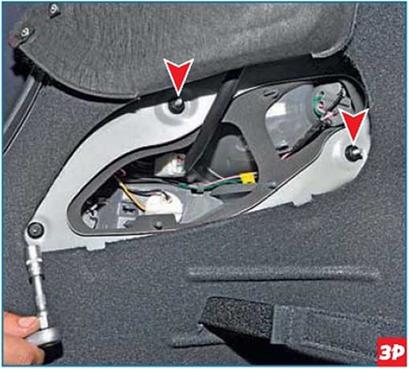

 Головкой «на 10» отворачиваем три гайки крепления заднего фонаря к кузову. |
 |

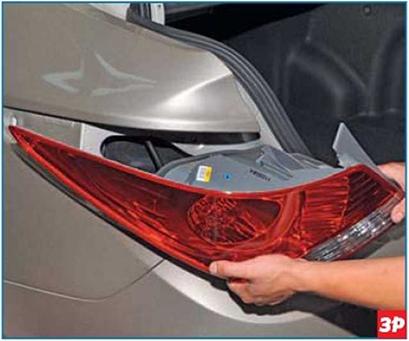

Снимаем фонарь.
Устанавливаем фонарь и патроны с лампами в обратной последовательности. Возле каждого гнезда патрона указан тип лампы. Выступы на патронах ламп расположены так, чтобы они входили только в свое посадочное место в корпусе фонаря.
Для автомобиля с кузовом хэтчбек открываем дверь багажного отделения...

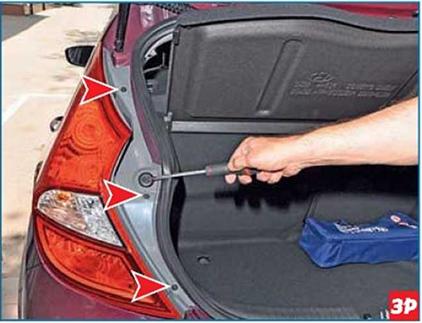

 ...и крестообразной отверткой отворачиваем четыре самореза крепления заднего фонаря к кузову. |

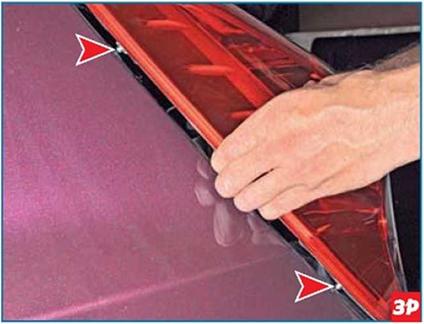

 Потянув на себя корпус фонаря и выводим два фиксатора из отверстия в кузове. |

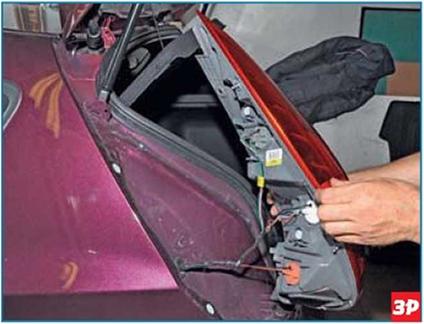

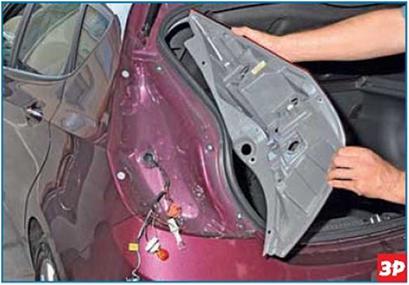

 Отводим фонарь от кузова автомобиля. |
 Поворачиваем против часовой стрелки патрон лампы противотуманного света. |
 Вынимаем патрон с лампой из корпуса фонаря. |

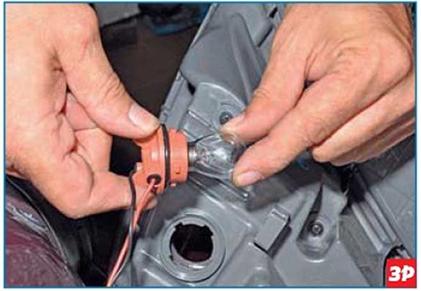

 Слегка нажимая на колбу лампы, утапливаем ее в патрон, поворачиваем против часовой стрелки... |
 |

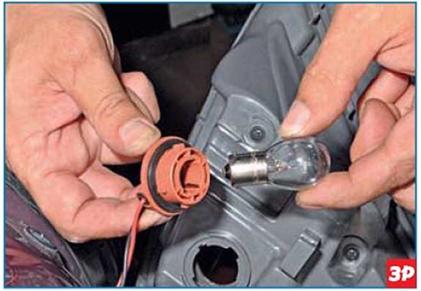

...и вынимаем из патрона.
В заднем фонаре применяется одно- нитевая лампа противотуманного света P21W. Лампа имеет симметричные выступы на корпусе, пазы в ее патроне также симметричны.

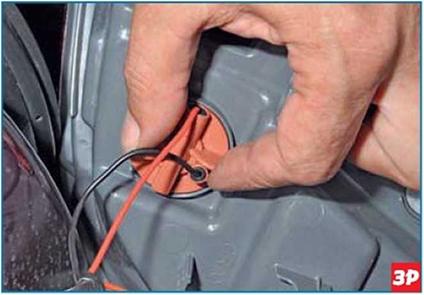

 Поворачиваем против часовой стрелки патрон лампы света заднего хода. |

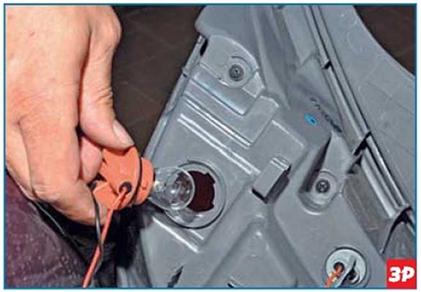

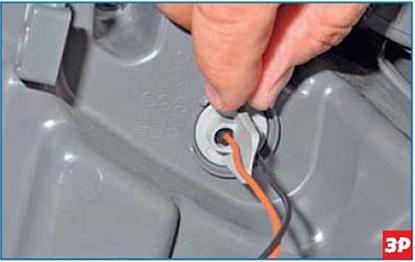

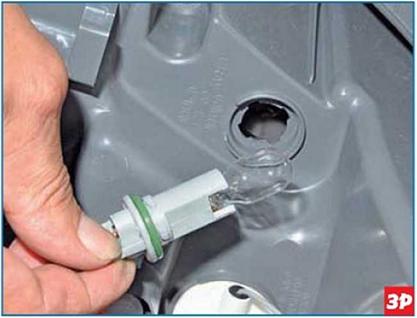

 Вынимаем патрон с лампой из корпуса фонаря. |

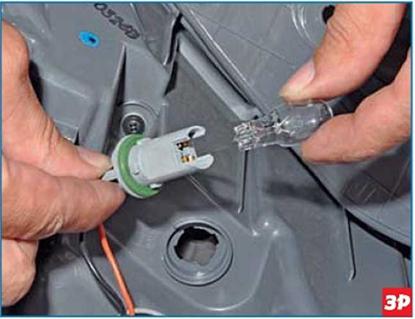

 Потянув за колбу, вынимаем лампу из контактных зажимов патрона. В заднем фонаре применяется однони- тевая лампа света заднего хода W16W. |

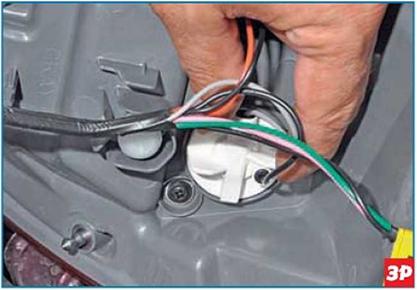

 Поворачиваем против часовой стрелки патрон лампы указателя поворота. |

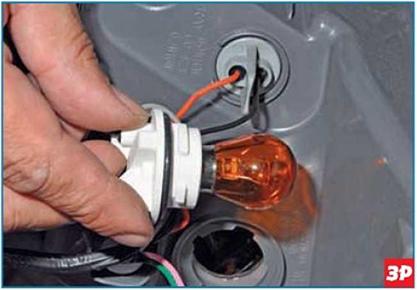

 Вынимаем патрон с лампой из корпуса фонаря. |
Слегка нажимая на колбу лампы, утапливаем ее в патрон, поворачиваем против часовой стрелки и вынимаем из патрона.
В заднем фонаре применяется однонитевая лампа указателя поворота оранжевого цвета PY21W. Лампа имеет несимметричные выступы на корпусе, пазы в ее патроне также несимметричны.
 Поворачиваем против часовой стрелки патрон комбинированной лампы сигнала торможения и габаритного света. |
 Вынимаем патрон с лампой из корпуса фонаря. |

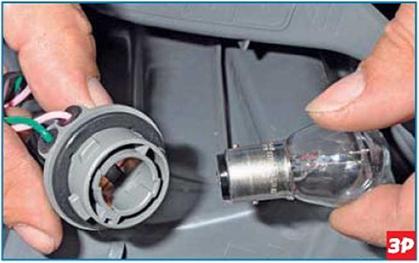

 Слегка нажимая на колбу лампы, утапливаем ее в патрон, поворачиваем |
против часовой стрелки и вынимаем из патрона.
Устанавливаем новую лампу P21/5W в обратной последовательности. Выступы на цоколе комбинированной лампы сигнала торможения и габаритного света расположены на разных уровнях и при установке должны войти в соответствующие пазы патрона.
 Для снятия фонаря достаточно вынуть из корпуса фонаря четыре патрона с лампами. |
Устанавливаем патроны с лампами в обратной последовательности. Возле каждого гнезда патрона указан тип лампы. Выступы на патронах ламп расположены так, чтобы они входили только в свое посадочное место в корпусе фонаря.
Устанавливаем задний фонарь в обратной последовательности.
