Замена опор силового агрегата двигателя G4FA, G4FC
Замену опоры проводим при разрывах резины или ее отслоении от металлических частей опоры, что может служить причиной стука при пуске двигателя и при езде по неровностям.
Хендай Солярис. Замена правой опоры двигателя G4FA, G4FC
Устанавливаем через деревянный брусок надежную опору под крышку поддона картера двигателя.

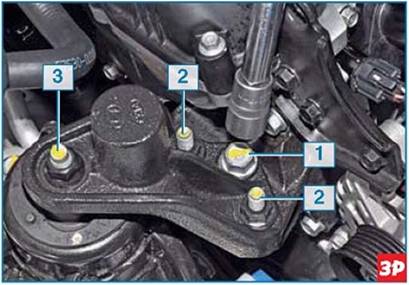

 Головкой «на 17» отворачиваем болт 1 и две гайки 2 крепления кронштейна опоры к кронштейну двигателя, а также гайку 3 крепления опоры к кронштейну. |
 |

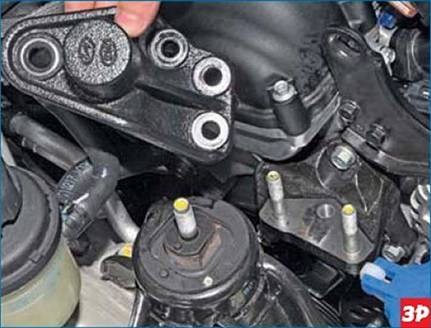

Снимаем кронштейн опоры со шпилек кронштейна двигателя.

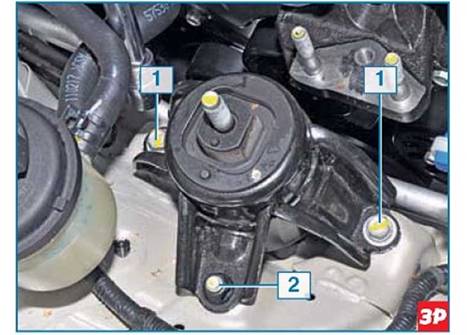

 Головкой «на 14» отворачиваем два болта 1 и гайку 2 крепления опоры к кузову... |
 |

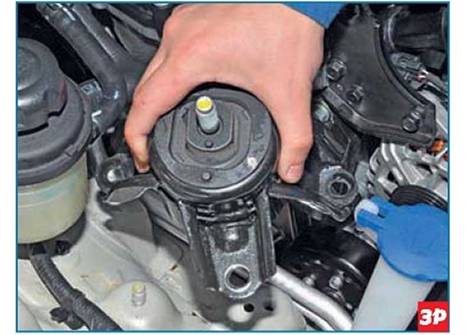

...и вынимаем опору из моторного отсека.
Правая опора силового агрегата с кронштейном.
Устанавливаем правую опору силового агрегата в обратной последовательности.
Хендай Солярис. Замена левой опоры двигателя G4FA, G4FC
Вывешиваем и снимаем левое переднее колесо. Устанавливаем через деревянный брусок надежную опору под картер коробки передач. Снимаем площадку аккумуляторной батареи (см. «Снятие блока ABS», с. 186).

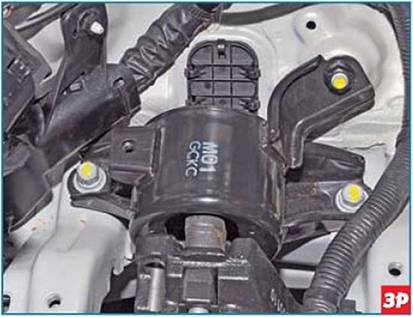

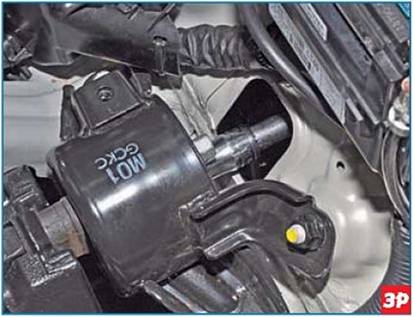

 Вид на левую опору. Для отворачивания болтов крепления опоры к кронштейну, закрепленному на коробке передач... |

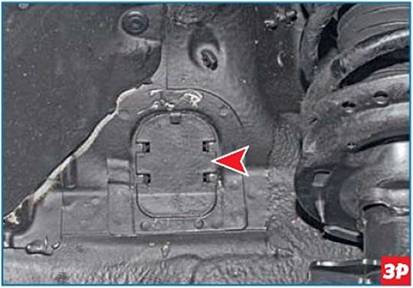

 ...необходимо вынуть заглушку, закрывающую отверстие в брызговике арки переднего левого колеса. |

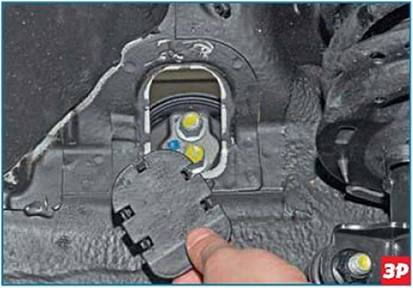

 Сжав фиксаторы заглушки, вынимаем ее из отверстия брызговика. |
 Через отверстие в брызговике... |

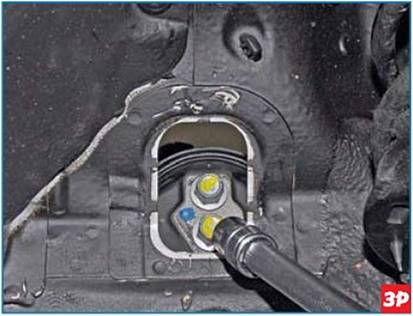

 ...головкой «на 14» с удлинителем отворачиваем два болта крепления опоры к кронштейну... |

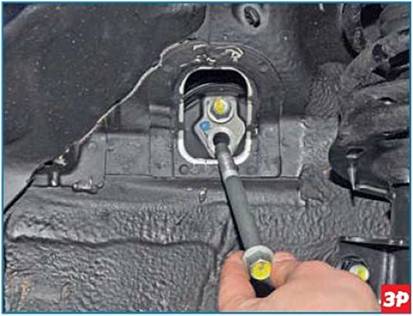

 ...и вынимаем болты. |

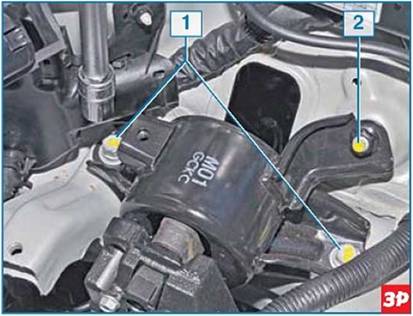

 Головкой «на 14» отворачиваем два болта 1 и гайку 2 крепления левой опоры к кузову... |
 |

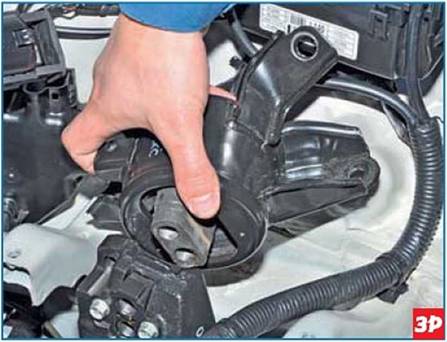

...и снимаем опору.
При необходимости замены закладных гаек болтов крепления опоры к кронштейну...

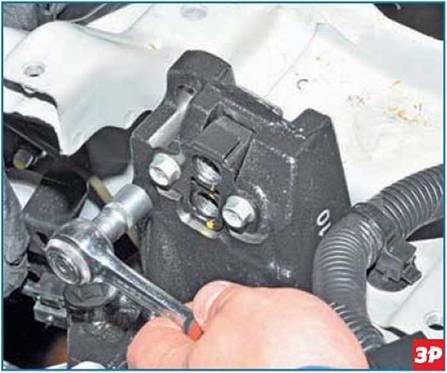

 ...головкой «на 10» отворачиваем два болта крепления к кронштейну стопорной пластины гаек. |
 |

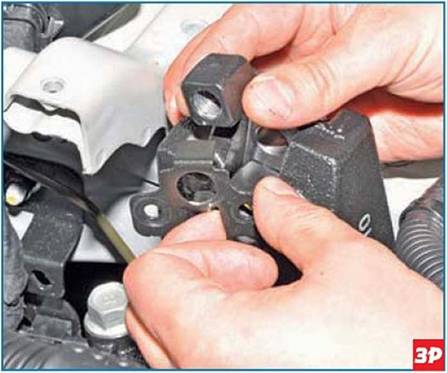

Снимаем стопорную пластину и вынимаем из паза кронштейна две закладные гайки болтов крепления опоры.
Устанавливаем левую опору силового агрегата в обратной последовательности.
Хендай Солярис. Замена задней опоры двигателя G4FA, G4FC
Работу выполняем на смотровой канаве или эстакаде.
 |
Головкой «на 17» отворачиваем гайку болта крепления опоры к кронштейну коробки передач, удерживая болт от проворачивания накидным ключом того же размера...
...и вынимаем болт.

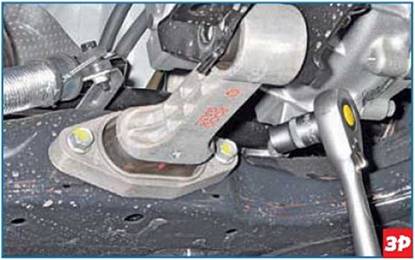

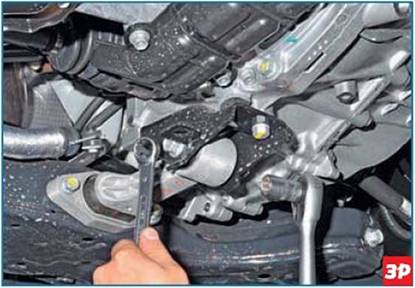

 Головкой «на 14» отворачиваем два болта крепления задней опоры к подрамнику передней подвески... |
 |

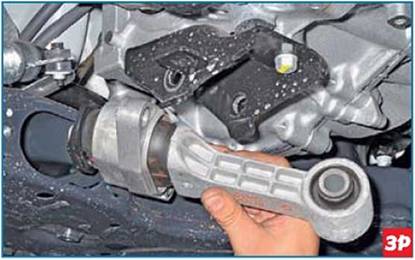

...и снимаем опору.
Для замены отдельных элементов задней опоры силового агрегата...

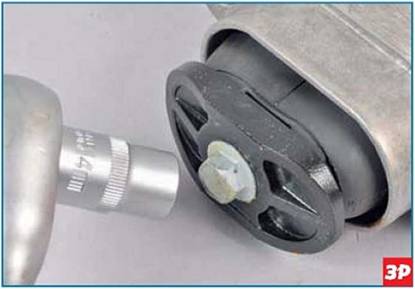

 ...головкой «на 14» отворачиваем стягивающий болт опоры и разбираем ее. |
Собираем и устанавливаем заднюю опору в обратной последовательности.
