ОСОБЕННОСТИ КОНСТРУКЦИИ

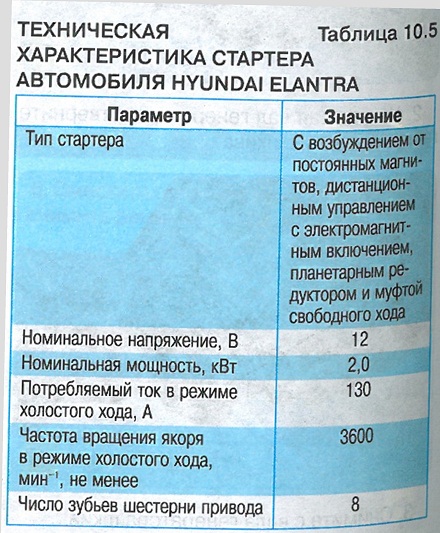

Стартер автомобиля Hyundai Elantra представляет собой четырехполюсный четырехщеточный электродвигатель постоянного тока с возбуждением от постоянных магнитов, совмещенный с планетарным редуктором и электромагнитным двухобмоточным тяговым реле. Технические характеристики стартера приведены в табл. 10.5.

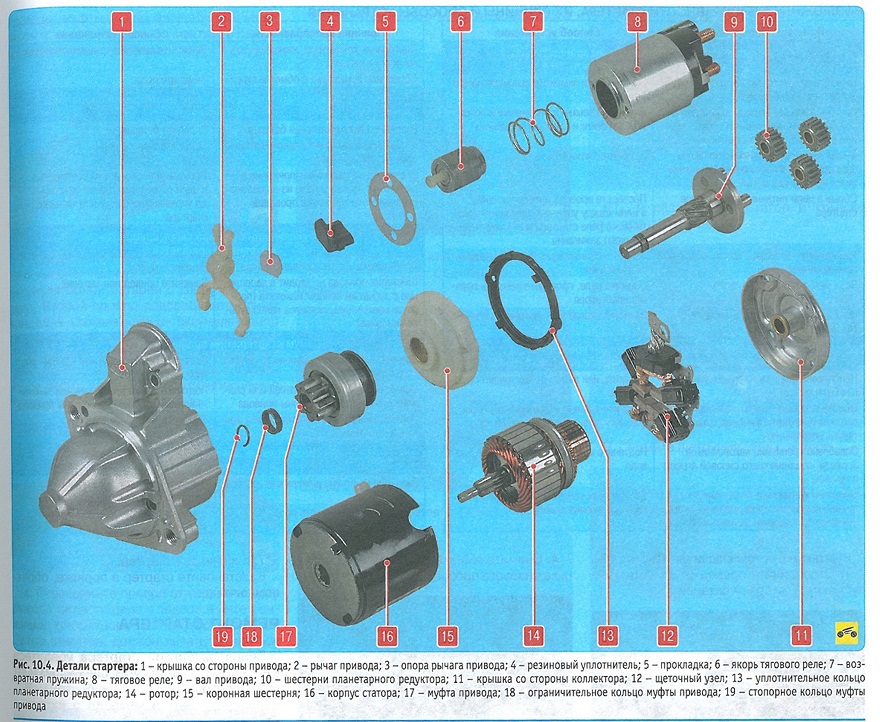

Крышки 1 и 11 (рис. 10.4), а также корпус 16 статора стянуты двумя болтами. В корпусе статора закреплены постоянные магниты. Вращение от ротора 14 электродвигателя передается валу 9 привода через планетарный редуктор, состоящий из коронной шестерни 15, водила, изготовленного за одно

хода разблокируется и пробуксовывает, тем самым предохраняя стартер от высокой частоты вращения и повреждений.

Режим работы стартера кратковременный (до 10 с). При отрицательной температуре допускается длительность работы до 15 с. Стартер питается от аккумуляторной батареи емкостью 45 А-ч и относится к восстанавливаемым, обслуживаемым изделиям.

ПОЛЕЗНЫЕ СОВЕТЫ

Для того чтобы избежать многих неисправностей стартера, соблюдайте ряд простых правил при его эксплуатации:

- пуская двигатель, включайте стартер не более чем на 10-15 с и повторно - через 20-30 с. Непрерывная длительная работа стартера может привести к перегреву. Если после трех попыток двигатель не пускается, то следует проверить и устранить неисправности в системе питания двигателя или в системе зажигания;

- после пуска двигателя немедленно выключите стартер, так как длительное вращение маховиком шестерни привода может привести к повреждению муфты свободного хода стартера;

- не передвигайте автомобиль с помощью стартера, так как это вызывает его значительную перегрузку и повреждение.
