Hyundai Elantra 4. Особенности конструкции задней подвески

Задняя подвеска полунезависимая, пружинная, с поперечной балкой и гидравлическими амортизаторами.

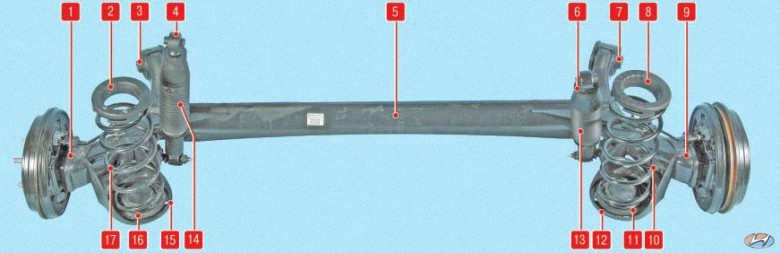

Рис. 1. Расположение элементов задней подвески:

1, 9 – продольные рычаги задней подвески; 2, 8 – верхние прокладки пружины; 3, 7 – резинометаллические шарниры (сайлентблоки) продольных рычагов; 4, 6 – амортизаторы задней подвески; 5 – балка задней подвески; 10, 17 – пружины задней подвески; 11, 16 – нижние прокладки пружин; 12, 15 – нижние опоры пружин; 13, 14 – защитные чехлы амортизаторов

К балке 5 (рис. 1) задней подвески приварены кронштейны для крепления амортизаторов 4 и 6, нижние опоры пружин 12 и 15. Ступицы задних колес прикреплены к продольным рычагам задней подвески четырьмя болтами. Спереди к балке приварены втулки, в которые запрессованы резинометаллические шарниры (сайлентблоки) 3 и 7 крепления балки к кузову.

На кронштейнах балки задней подвески болтами закреплены нижние шарниры гидравлических амортизаторов двустороннего действия. Верхние шарниры амортизаторов прикреплены к кузову.

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ ЗАДНЕЙ ПОДВЕСКИ ИХ ПРИЧИНЫ И СПОСОБЫ УСТРАНЕНИЯ

Причина неисправности	Способ устранения
Шум и стук в подвеске при движении автомобиля
Неисправны амортизаторы	Замените или отремонтируйте амортизаторы
Ослаблено крепление амортизаторных стоек или изношены втулки проушин амортизаторов и резиновые втулки	Затяните болты и гайки крепления амортизаторных стоек, замените изношенные или поврежденные детали
Износ сайлентблоков рычагов подвески	Замените сайлентблоки
Осадка или поломка пружины	Замените пружину
Стук от «пробоя» подвески вследствие разрушения буфера хода сжатия или перегрузка задней подвески	Замените поврежденные буфера, разгрузите заднюю подвеску автомобиля
Увод автомобиля от прямолинейного движения
Осадка или поломка одной из пружин подвески	Замените пружину
Смещение задней оси автомобиля вследствие износа сайлентблоков рычагов подвески	Замените сайлентблоки
Деформация рычагов подвески	Замените балку задней подвески
Частые «пробои» задней подвески
Перегружена задняя ось автомобиля	Разгрузите заднюю ось
Осадка или поломка пружины	Замените пружину
Не работают амортизаторы	Замените или отремонтируйте амортизаторы
