Хендай Элантра 4. СИСТЕМА СМАЗКИ ДВИГАТЕЛЯ
ОСОБЕННОСТИ КОНСТРУКЦИИ
Система смазки служит для смазывания трущихся поверхностей, удаления
продуктов
износа и отвода тепла от деталей двигателя. Система смазки двигателя комбинированная, наиболее нагруженные детали смазываться под давлением, остальные - разбрызгиванием масла, вытекающего из зазоров между движущимися деталями, или направленным разбрызгиванием. Система смазки состоит из поддона 10 (рис. 5.13) масляного картера, масляного насоса с мас-лоприемником, полнопоточного масляного фильтра, редукционного клапана, датчика 6 и масляных каналов. Корпус масляного насоса крепится тремя винтами 5 и болтом 11 к крышке 1 цепи привода газораспределительного механизма.

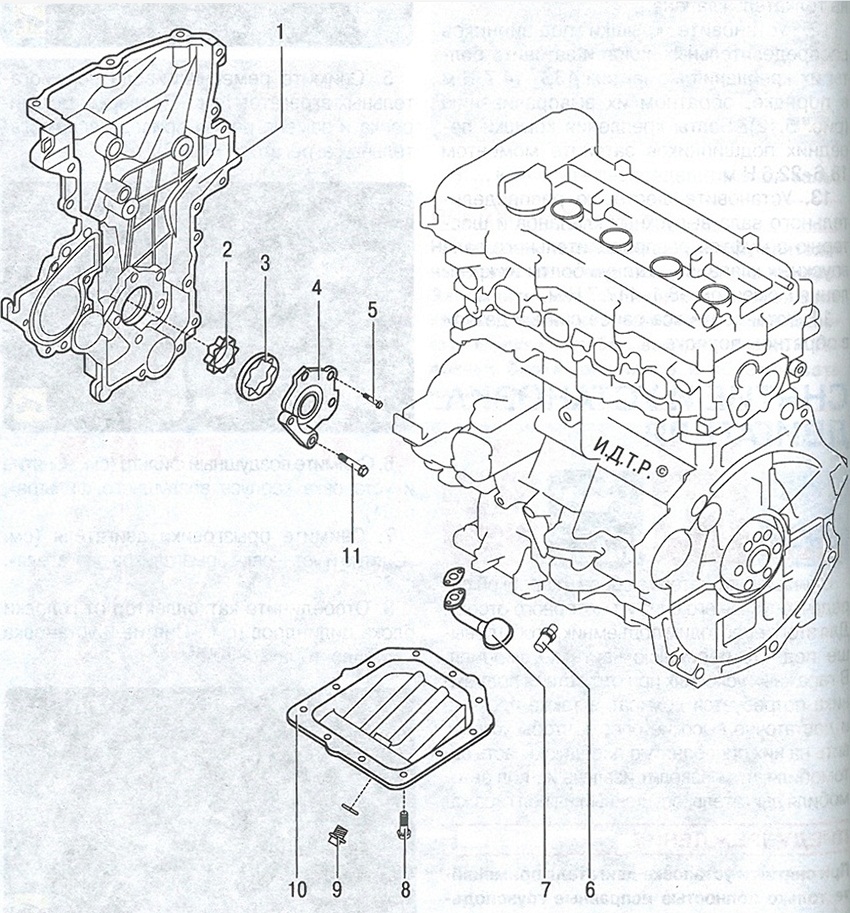

Рис. 5.13. Детали системы смазки: 1 - крышка цепи привода газораспределительного механизма; 2 - ведущая шестерня масляного насоса; 3 - ведомая шестерня масляного насоса; 4 - корпус масляного насоса; 5 - винт крепления корпуса масляного насоса; 6 - датчик аварийного падения давления масла; 7 - маслоприемник; 8 - болт крепления масляного картера; 9 - пробка маслосливного отверстия; 10 - поддон масляного картера; 11 - болт крепления масляного насоса
Насос всасывает масло из поддона масляного картера двигателя через
маслоприемник 7 с сетчатым фильтром, а затем через полнопоточный
масляный фильтр с фильтрующим элементом из пористой бумаги подает его в
главную масляную магистраль, расположенную в теле блока цилиндров. От
главной масляной магистрали отходят каналы подвода масла к коренным
подшипникам коленчатого вала. К шатунным подшипникам масло подается
через каналы, выполненные в теле коленчатого вала. От главной масляной
магистрали отходит вертикальный канал подвода масла к подшипникам
распределительных валов. Помимо этого от главной масляной магистрали
двигателя масло подается под давлением в натяжитель цепи привода
газораспределительного механизма и в систему изменения фаз
газораспределения впускных клапанов. Для смазки подшипников
распределительных валов масло из масляной магистрали в головке блока
цилиндров поступает по отдельным каналам.
Излишнее масло сливается из головки блока в масляный картер через
вертикальный дренажный канал.
