Хендай Элантра 4. ПАНЕЛЬ ПРИБОРОВ - ЧАСТЬ 3
19 - выключатели электрообогрева передних сидений
(слева - водительского, справа - пассажирского). При
нажатии на кнопку включается обогрев сиденья, одновременно в кнопке
загорается один сигнализатор. При повторном нажатии температура обогрева
повышается и загорается второй сигнализатор. При последующем нажатии на
кнопку обогрев выключается.

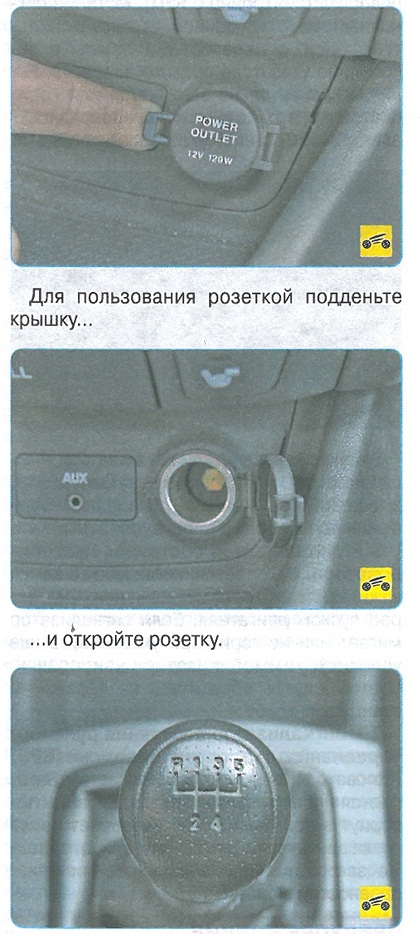

20 - розетка на 12 В для подключения дополнительного
электрооборудования.
21 - рычаг управления коробкой передач...
...или рычаг селектора автоматической коробки
передач (см. «Управление коробкой передач», с. 26).
22 - прикуриватель (см. «Пепельница и прикуриватель», с. 28).
23 - рычаг стояночного тормоза.
Для того чтобы затормозить автомобиль стояночным тормозом, поднимите
рычаг до упора вверх - в комбинации приборов красным светом загорится
сигнализатор 16 (см. рис. 1.7).
Для того чтобы растормозить автомобиль, потяните
рычаг немного вверх, нажмите на кнопку в торце рукоятки рычага и
опустите рычаг до упора вниз - сигнализатор должен погаснуть.
24 - педаль акселератора.
25 - педаль тормоза.
26 - выключатель (замок) зажигания.
Объединен с противоугонным устройством и приемной антенной
иммобилизатора, расположен с правой стороны рулевой колонки. Ключ в
замке может занимать одно из четырех положений:
- LOCK (блокировка) - зажигание выключено, при вынутом ключе включено
противоугонное устройство.
Для того чтобы извлечь ключ из замка зажигания автомобиля с механической
коробкой передач, нажмите на ключ, установленный в положение «АСС»
(дополнительное оборудование), и, удерживая его
нажатым, поверните в положение «LOCK» (блокировка).
Затем извлеките ключ из замка.
Для извлечения ключа из замка зажигания автомобиля с автоматической
коробкой передач сначала переведите рычаг селектора в положение «Р»
(стоянка), а затем поверните ключ в замке в положение «LOCK»
(блокировка). Извлеките ключ из замка зажигания.
Для гарантированного блокирования вала рулевого управления поверните
рулевое колесо вправо или влево до щелчка.
Для выключения противоугонного устройства вставьте ключ в замок
зажигания и, слегка поворачивая рулевое колесо вправо-влево, поверните
ключ в положение «АСС» или «ON»;
- АСС (дополнительное оборудование) -зажигание выключено, ключ не
вынимается, рулевое управление разблокировано, включены цепи питания
звукового сигнала,
%
наружного освещения, сигнализации дальним светом фар, аудиосистемы,
прикуривателя и пр.;
- ON (включено) - зажигание включено, ключ не вынимается, рулевое
управление разблокировано. Включены зажигание, приборы и все
электрические цепи;
- START (стартер) - включены зажигание и стартер, ключ не вынимается,
рулевое управление разблокировано. Это положение ключа нефиксированное,
при отпускании ключ под действием пружины возвращается в положение «ON».
27 - педаль сцепления. На автомобилях с автоматической коробкой передач
отсутствует.
28 - рычаг блокировки положения рулевой колонки (см. «Регулировка положения рулевого колеса», с. 24).
29 - клавиша включения звукового сигнала. Для подачи звукового сигнала нажмите на клавишу.

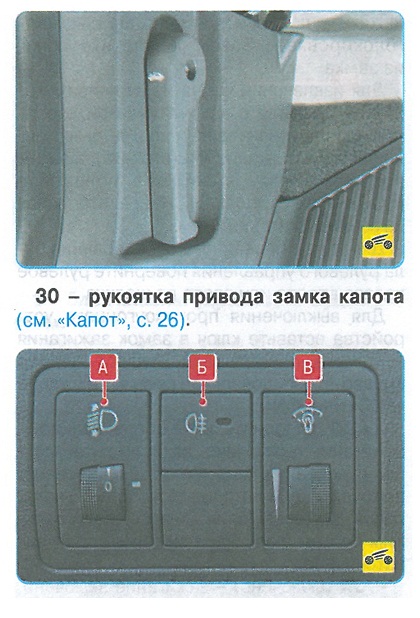

31 - блок регуляторов электрокорректора света фар,
яркости подсветки комбинации приборов и выключателя задних
противотуманных фонарей. Вращением рукоятки регулятора А
электрокорректора света фар в зависимости от загрузки автомобиля
изменяют угол наклона пучка света фар таким образом, чтобы исключить
ослепление водителей встречного транспорта. Совмещение цифры на рукоятке
регулятора и метки на панели блока обеспечивает соответствующую
регулировку положения фар при следующих вариантах загрузки автомобиля:
0 - один водитель или водитель и пассажир на переднем сиденье;
1 - все места заняты;
2 - все места заняты и груз в багажнике;
3 - один водитель и груз в багажнике.
Для включения задних противотуманных
фонарей нажмите клавишу Б при включенных габаритных огнях. При этом в
клавише загорится сигнализатор.
Поворотом регулятора В плавно изменяют яркость подсветки комбинации
приборов. В крайнем верхнем положении ползунка яркость максимальная, а в
крайнем нижнем - подсветка выключена.
32 - клавиша электропривода замка крышки багажника.
