Hyundai Tucson. Замена рабочего цилиндра привода выключения сцепления
Рабочий цилиндр снимайте для замены при неполном выключении сцепления
или в случае течи рабочей жидкости.
Вам потребуются: торцовая головка и ключ «на 10»...
...а также специальный ключ «на 11» для гаек крепления трубопроводов,
пассатижи.
1. Снимите воздушный фильтр (см. «Снятие
и установка воздушного фильтра и глушителя шума впуска»), так как он
существенно затрудняет доступ к рабочему цилиндру гидропривода
выключения сцепления.
Полка крепления аккумуляторной батареи для наглядности снята.

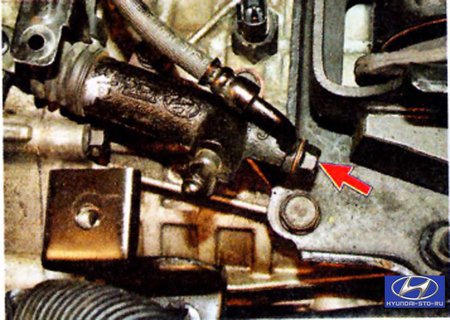

2. Ослабьте затяжку болта-штуцера крепления наконечника шланга к
рабочему цилиндру.
Болт-штуцер крепления переходника затянут большим моментом, поэтому ослаблять его затяжку удобнее перед снятием цилиндра.

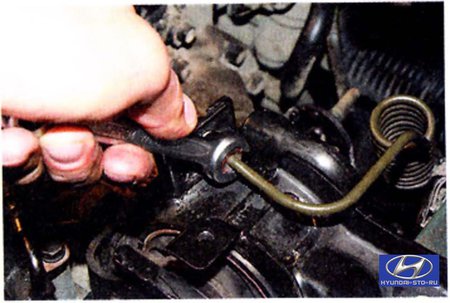

3. Отверните гайку крепления трубки трубопровода гидропривода выключения
сцепления к наконечнику шланга трубопровода...

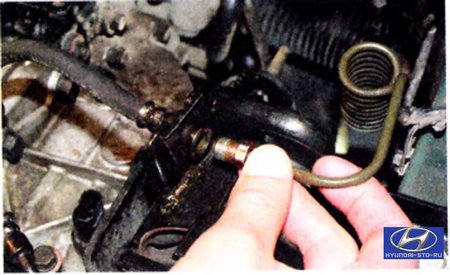

4. ...и отведите трубку в сторону.
Сразу же заглушите трубку любым доступным способом во избежание вытекания жидкости из гидропривода.

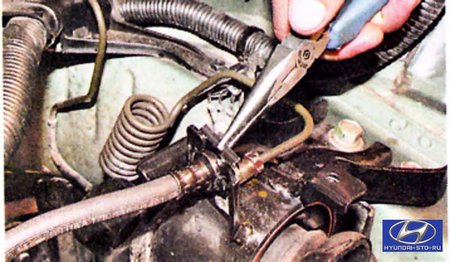

5. Захватив пассатижами край фиксирующей скобы наконечника шланга,
сдвиньте ее вверх...

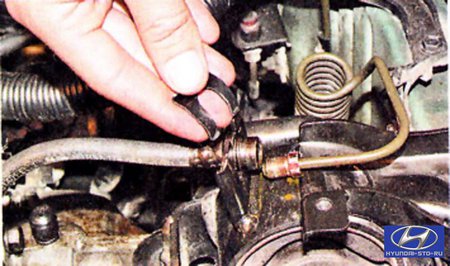

6. ...снимите с наконечника...

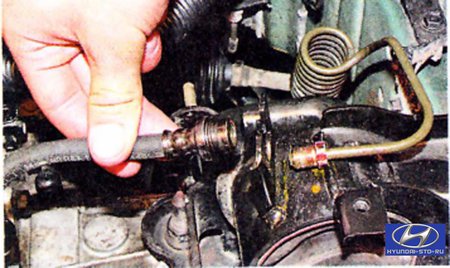

7. ...и извлеките наконечник шланга из держателя на левой опоре подвески
силового агрегата.

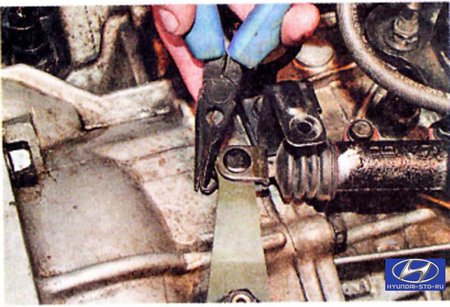

8. Выньте пружинный фиксатор из отверстия пальца вилки штока рабочего
цилиндра...

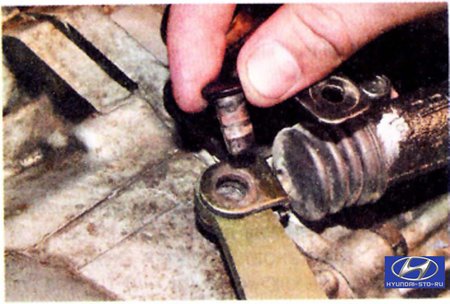

9. ...и извлеките палец из отверстий вилки штока и рычага,
установленного на валу вилки выключения сцепления.

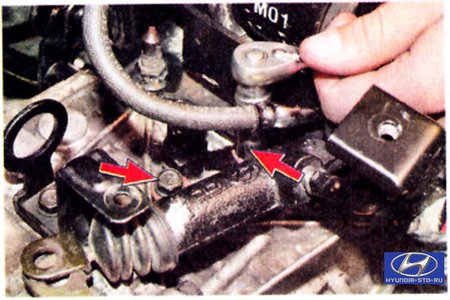

10. Выверните два болта крепления рабочего цилиндра к картеру
сцепления...

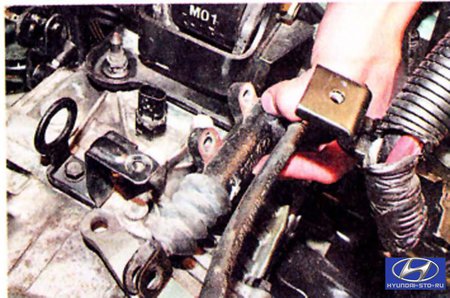

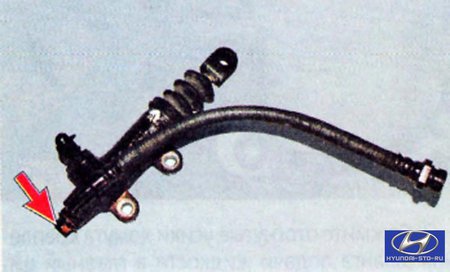

11. ...и снимите рабочий цилиндр.
12. Окончательно выверните болт-штуцер и снимите с цилиндра шланг.
С обеих сторон наконечника шланга установлены медные уплотнительные шайбы.
Внимательно осмотрите их. Сильно обжатые или деформированные уплотнительные шайбы замените.
13. Установите детали в порядке, обратном снятию, предварительно смазав консистентной смазкой сопрягаемые поверхности пальца и вилки штока рабочего цилиндра.
