Хендай Туссан. Замена приемной трубы, дополнительного нейтрализатора, дополнительного и основного глушителей двигателя G4GC

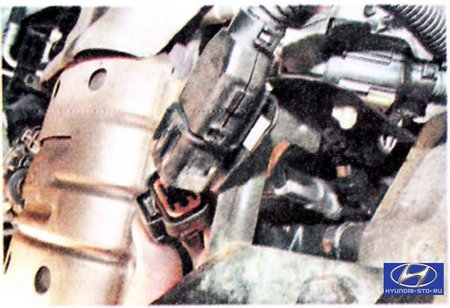

2. Сожмите фиксаторы и разъедините колодку жгута проводов датчика концентрации кислорода.

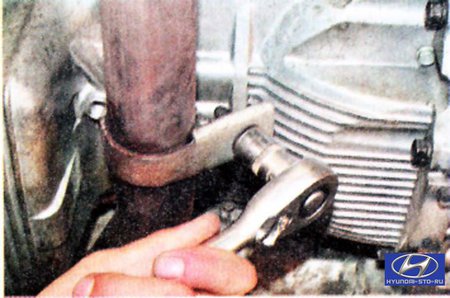

3. Ослабьте стяжной болт хомута крепления приемной трубы и сдвиньте хомут с лапки кронштейна двигателя.

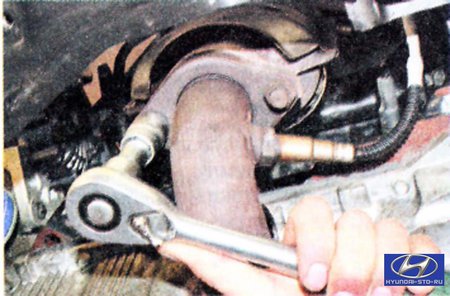

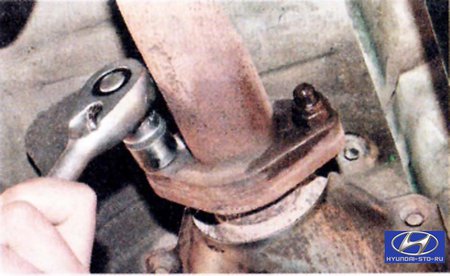

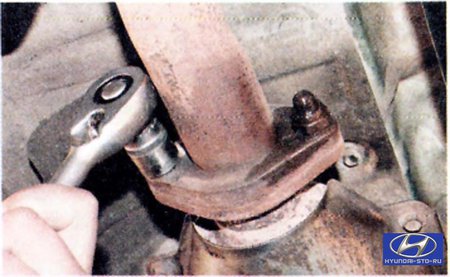

4. Отверните две гайки крепления фланца приемной трубы к катколлектору...

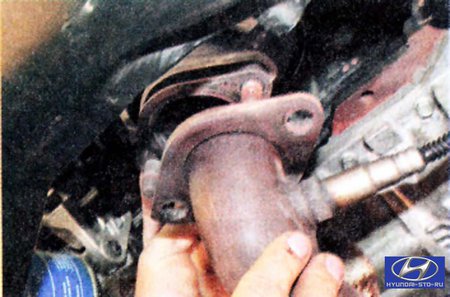

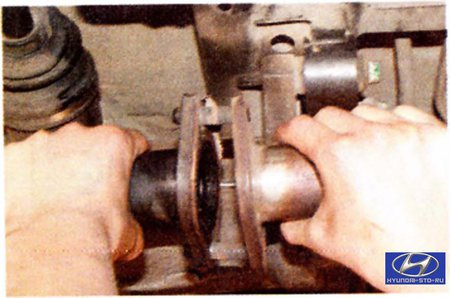

5. ...и разъедините фланцы катколлектора и приемной трубы.

Полезный совет
Перед отворачиванием гаек крепления фланцев труб системы выпуска очистите металлической щеткой от грязи и ржавчины выступающие резьбовые концы шпилек и обработайте их легкопроникающей смазкой, например WD-40.

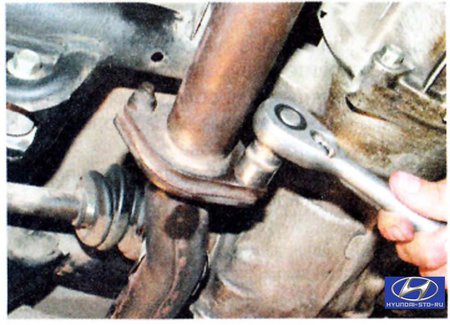

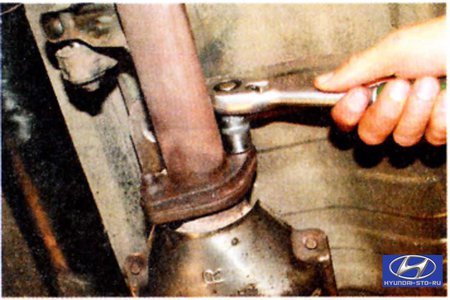

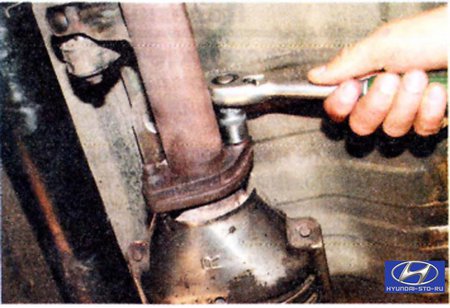

6. Отверните две гайки крепления фланца приемной трубы к дополнительному нейтрализатору.

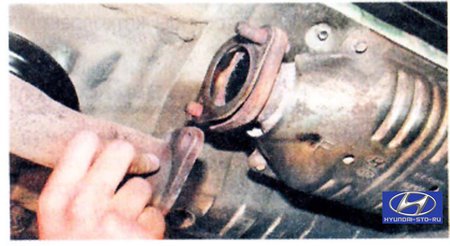

7. Разъедините фланцы приемной трубы и дополнительного нейтрализатора...

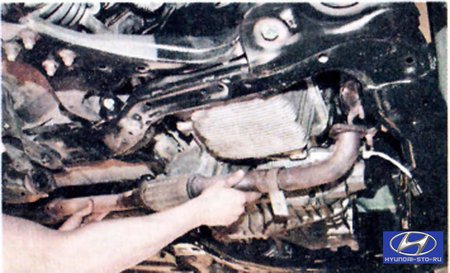

8. ...и снимите приемную трубу с автомобиля.
9. Установите приемную трубу в порядке, обратном снятию. Уплотнительные прокладки фланцев замените новыми.

Для замены дополнительного нейтрализатора выполните следующие операции.

1. Отверните две гайки крепления фланца приемной трубы к дополнительному нейтрализатору...

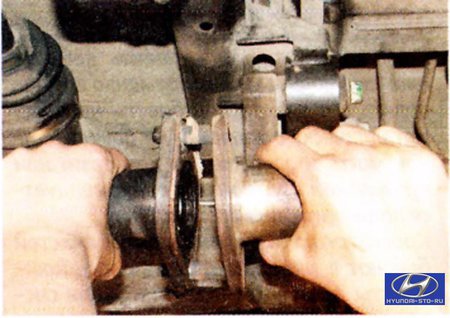

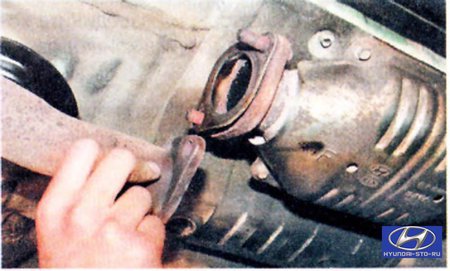

2. ...и разъедините фланцы приемной трубы и дополнительного нейтрализатора.

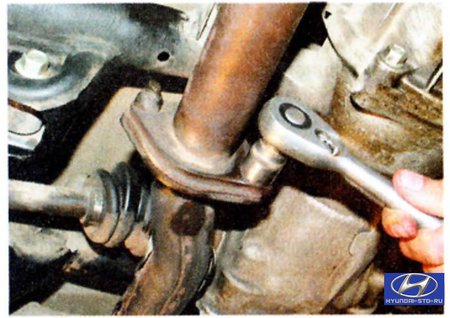

3. Отверните две гайки крепления фланца приемной трубы дополнительного глушителя к дополнительному нейтрализатору.

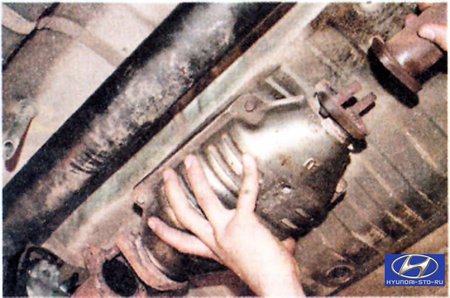

4. Разъедините фланцы дополнительного нейтрализатора и дополнительного глушителя и снимите дополнительный нейтрализатор с автомобиля.
5. Установите дополнительный нейтрализатор в порядке, обратном снятию. Уплотнительные прокладки фланцев замените новыми.

Для замены дополнительного глушителя выполните следующие операции.

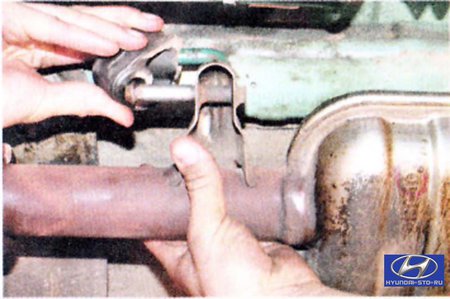

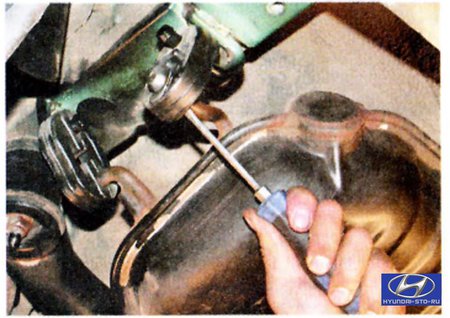

1. Снимите с кронштейнов дополнительного глушителя две подушки подвески труб системы выпуска (см. «Замена подушек подвески системы выпуска отработавших газов»).

2. Отверните две гайки крепления фланца выпускной трубы дополнительного глушителя к основному глушителю...

3. ...и разъедините фланцы дополнительного и основного глушителей.

4. Отверните две гайки крепления фланца приемной трубы дополнительного глушителя к дополнительному нейтрализатору, разъедините фланцы и снимите дополнительный глушитель с автомобиля.
5. Установите дополнительный глушитель в порядке, обратном снятию. Уплотнительные прокладки фланцев замените новыми.

2. Отверните две гайки крепления фланца выпускной трубы дополнительного глушителя к основному глушителю.

3. Разъедините фланцы дополнительного и основного глушителей...

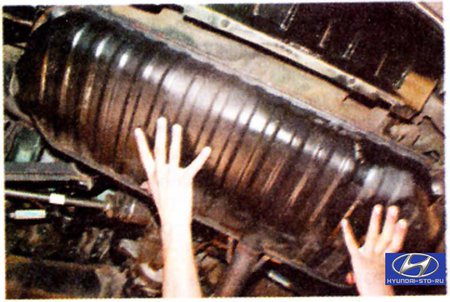

4. ...и снимите основной глушитель с автомобиля.
5. Установите основной глушитель в порядке, обратном снятию. Уплотнительные прокладки фланцев замените новыми.
