Хендай Туссан. Регламентное техническое обслуживание

Проверка и регулировка натяжения ремней привода генератора, насоса гидроусилителя рулевого управления и компрессора кондиционера

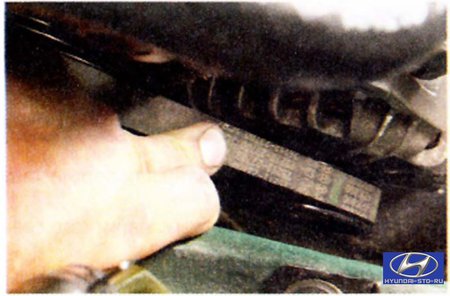

Натяжение ремня привода генератора проверяют нажатием пальца на ветвь ремня между шкивами генератора и водяного насоса. При нажатии с усилием 100 Н (10 кгс) прогиб ремня должен составлять 4-6 мм.

Вам потребуется ключ «на 12».

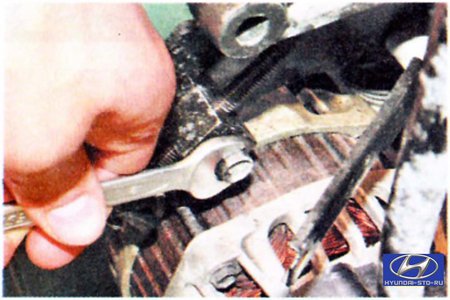

1. Для регулировки натяжения ремня ослабьте болт крепления генератора к натяжной планке.

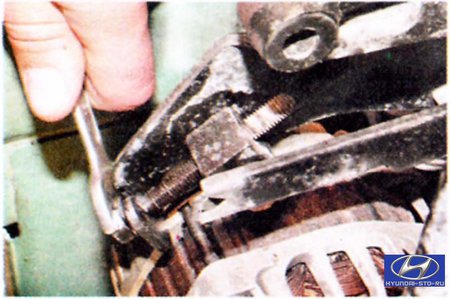

2. Вращая регулировочный винт, отрегулируйте натяжение ремня.
3. Затяните болт крепления генератора к натяжной планке.
4. Проверните коленчатый вал двигателя на 3-4 оборота, после чего повторите проверку, а при необходимости и регулировку натяжения ремня.

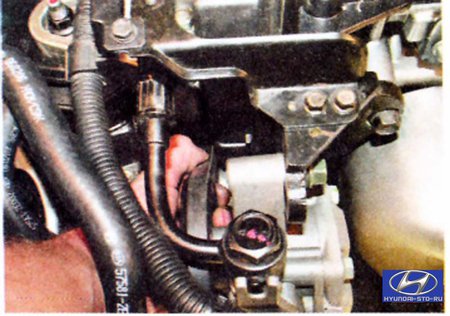

Натяжение ремня привода насоса гидроусилителя рулевого управления проверяют нажатием пальца на верхнюю ветвь ремня между шкивами водяного насоса и насоса гидроусилителя. При нажатии с усилием 100 Н (10 кгс) прогиб ремня должен составлять 9-14 мм.
Вам потребуется ключ «на 14».

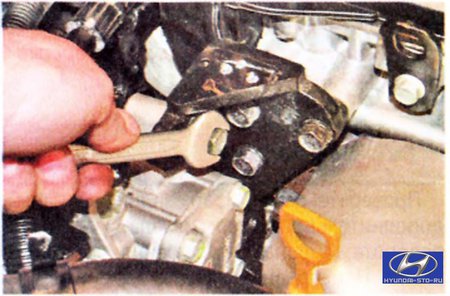

1. Для регулировки натяжения ремня ослабьте верхний болт крепления насоса гидроусилителя рулевого управления к кронштейну.

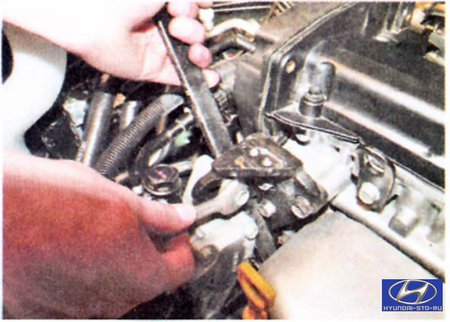

2. Для натяжения ремня переместите насос гидроусилителя от блока цилиндров, используя монтажную лопатку (или большую отвертку) как рычаг, и затяните верхний болт крепления насоса к кронштейну. Для ослабления натяжения ремня переместите насос к блоку цилиндров.
3. Проверните коленчатый вал двигателя на 3-4 оборота, после чего повторите проверку, а при необходимости и регулировку натяжения ремня.
Натяжение ремня привода компрессора кондиционера проверяют нажатием пальца на ветвь ремня между шкивами коленчатого вала и компрессора. При нажатии с усилием 100 Н (10 кгс) прогиб ремня должен составлять 5-7 мм.
Вам потребуются: ключи «на 12», «на 14».
1. Для регулировки натяжения ремня снимите правое переднее колесо (см. «Замена колеса» ) и правый брызговик двигателя (см. «Снятие и установка брызговиков и защиты картера двигателя»).

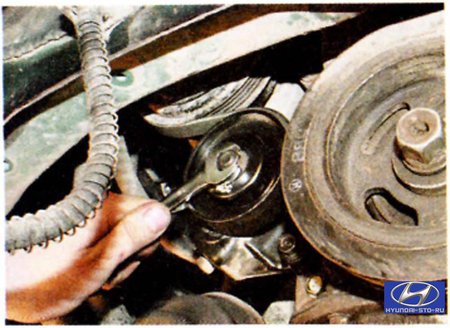

2. Ослабьте затяжку гайки крепления натяжного ролика.

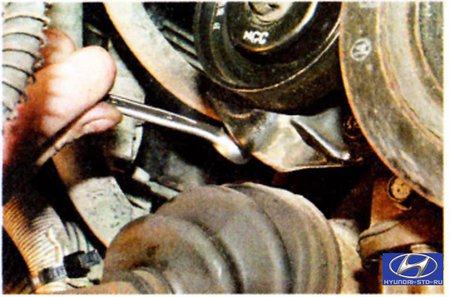

3. Вращая регулировочный винт, отрегулируйте натяжение ремня.
4. Затяните гайку оси натяжного ролика.
5. Проверните коленчатый вал двигателя на 3-4 оборота, после чего повторите проверку, а при необходимости и регулировку натяжения ремня.
6. Установите на место снятые детали.
