Great Wall Safe / Deer. МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ
ОСОБЕННОСТИ КОНСТРУКЦИИ
На автомобили Great Wall Safe/Deer устанавливали пятиступенчатую
механическую коробку передач.

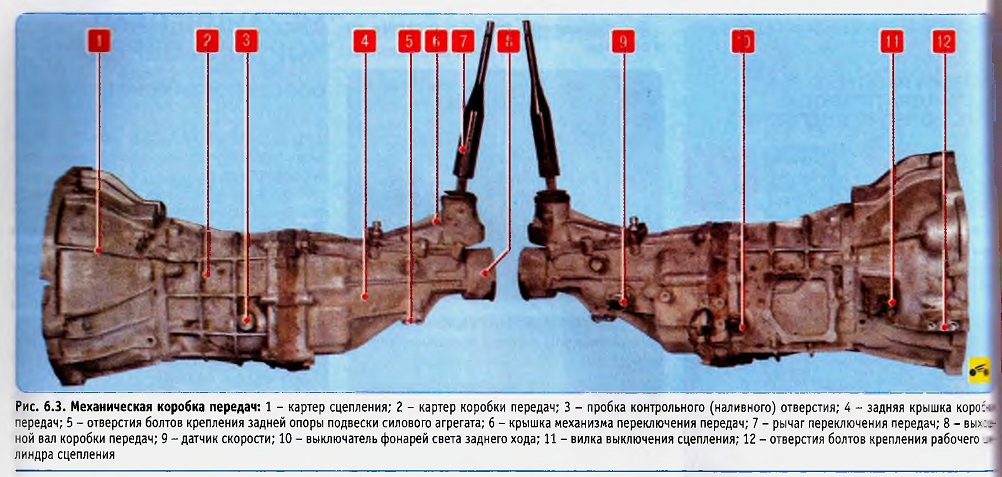

Картер 2 (рис. 6.3) коробки передач изготовлен из алюминиевого сплава и
состоит из двух частей. Для обеспечения соосности опор валов и отверстий
под штоки механизмов переключения картеры центрируются установочными
втулками. Картер 1 сцепления и коробка передач соединены между собой
болтами.
На автомобилях с полным приводом раздаточная коробка крепится к картеру
коробки передач болтами.
Шестерня первичного вала, а также шестерни I, II, III, V передач и
передачи заднего хода находятся в постоянном зацеплении с блоком
шестерен. Эти шестерни косозубые и вращаются на игольчатых подшипниках.
Промежуточная шестерня заднего хода вращается на оси, опоры которой
закреплены в обоих картерах.
Передачи переднего и заднего хода снабжены синхронизаторами.
Необходимое для безударного переключения передач уравнивание оборотов
включаемой шестерни до оборотов вторичного вала достигается с помощью
тормозного момента, возникающего за счет сил трения на поверхности
конуса зубчатого венца шестерни и на конусной поверхности блокирующего
кольца синхронизатора, соединенного через ступицу с вторичным валом.
Шариковый подшипник первичного вала зафиксирован стопорными кольцами на
валу и в картере.
Блок шестерен вращается на подшипниках.
Блокировочное устройство механизма переключения передач состоит из двух
стопорных плунжеров и стопорного пальца. Штоки переключения передач
зафиксированы шариками, нагруженными пружинами.
Рычаг 7 переключения передач установлен на крышке 6 механизма
переключения передач и соединен тягами с механизмом переключения
передач.
Герметичность коробки передач обеспечивается сальниками.
Пробка маслосливного отверстия снабжена магнитом для улавливания
металлических продуктов износа коробки передач.
