Great Wall Safe / Deer. СИСТЕМА ПИТАНИЯ ДВИГАТЕЛЯ GW491QE

ОСОБЕННОСТИ КОНСТРУКЦИИ

В состав системы питания входят элементы следующих подсистем:

- подачи топлива, включающей в себя топливный бак, электробензонасос с фильтром, регулятор давления топлива, трубопроводы и топливную рампу с форсунками;

- воздухоподачи, состоящей из воздухоодводящего рукава, воздушного фильтра,

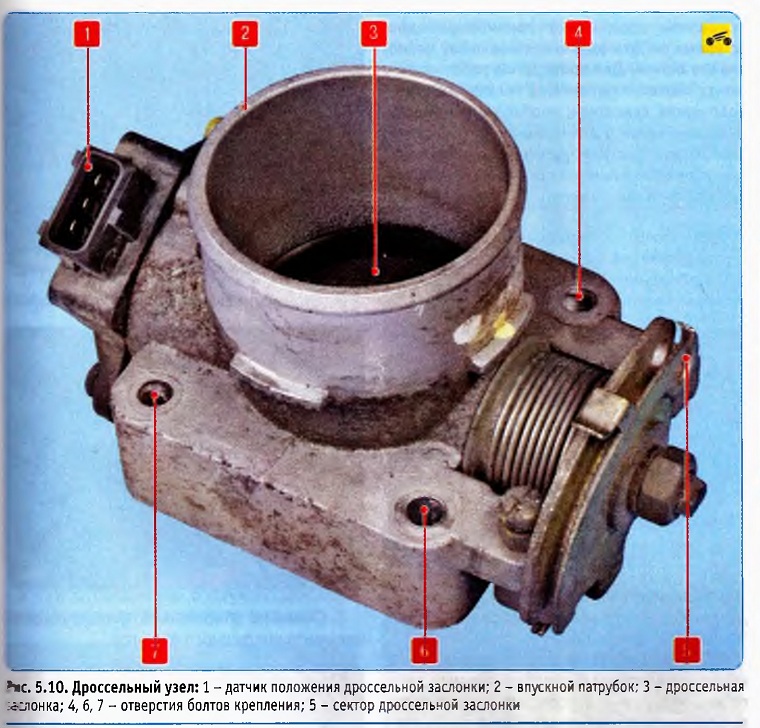

дроссельного узла, регулятора холостого хода;

- улавливания паров топлива, в которую входят адсорбер, клапан продувки и соединительные трубопроводы со шлангами.

Функциональное назначение подсистемы подачи - обеспечение подачи необходимого количества топлива в двигатель на всех рабочих режимах. Двигатели оборудованы электронной системой управления двигателем с распределенным впрыском топлива. В системе распределенного впрыска функции смесеобразования и дозирования подачи топливовоздушной смеси в цилиндры двигателя разделены: воздух подается подсистемой воздухоподачи, состоящей из дроссельного узла и регулятора холостого хода, а необходимое в каждый момент работы двигателя количество топлива впрыскивается форсунками во впускную трубу. Такой способ управления дает возможность обеспечивать оптимальный состав горючей смеси в каждый конкретный момент работы двигателя, что позволяет получить максимальную мощность при минимально возможном расходе топлива и низкой токсичности отработавших газов. Управляет системой впрыска топлива (а также системой зажигания) электронный блок, непрерывно контролирующий с помощью соответствующих датчиков нагрузку двигателя, скорость движения автомобиля, тепловое состояние двигателя, оптимальность процесса сгорания з цилиндрах двигателя.

Система улавливания паров топлива предотвращает выход из системы питания в атмосферу паров топлива, неблагоприятно влияющих на экологию окружающей среды.

В системе применен метод поглощения паров угольным адсорбером. Он соединен трубопроводами и шлангами с топливным баком, электромагнитным клапаном продувки адсорбера и ресивером. Электромагнитный клапан продувки адсорбера по сигналам блока управления двигателем переключает режимы работы системы.

Пары топлива из топливного бака по трубопроводу постоянно отводятся и накапливаются в адсорбере, заполненном активированным углем (адсорбентом). При работе двигателя происходит регенерация (восстановление) адсорбента продувкой адсорбера свежим воздухом, поступающим в систему под действием разрежения, передаваемого по трубопроводу из впускной трубы в полость адсорбера при открывании клапана. Величина открытия клапана, а следовательно, и интенсивность продувки адсорбера зависят от угла открытия дроссельной заслонки и определяются разрежением, которое возникает в полости ресивера работающего двигателя.

Пары топлива из адсорбера по шлангам поступают в ресивер двигателя и сгорают в цилиндрах.

Неисправности системы улавливания паров топлива влекут за собой нестабильность холостого хода, остановку двигателя, повышенную токсичность отработавших газов и ухудшение ходовых качеств автомобиля.

Основным датчиком для обеспечения оптимального процесса сгорания является


датчик концентрации кислорода в отработавших газах (лямбда-зонд). Он установлен в приемной трубе двигателя и совместно с электронным блоком и форсунками образует контур корректировки состава топливовоздушной смеси, подаваемой в двигатель. По сигналам датчика блок управления двигателем определяет количество несгоревшего кислорода в отработавших газах и соответственно оценивает оптимальность состава топливовоздушной смеси, поступающей в цилиндры двигателя в каждый момент времени. Зафиксировав отклонение состава от оптимального 1:14 (соответственно топливо и воздух), обеспечивающего наиболее эффективную работу каталитического нейтрализатора отработавших газов, блок управления с помощью форсунок изменяет состав смеси. В результате контур управления составом топливовоздушной смеси является замкнутым.


Топливный бак. формованный из бензостойкой пластмассы, установлен г»д полом кузова в его задней части. Для того чтобы пары топлива не "отгадали в атмосферу, бах соединен трубопроводом с адсорбером. Во фланцевое отверстие в верхней части бака устанавливают электрический топливный насос. Из насоса топливо подается в топливный фильтр и оттуда поступает в топливную рампу двигателя, закрепленную на впускной трубе через регулятор давления. Из топливной рампы топливо впрыскивается форсунками во впускную трубу.

Топливопроводы системы питания представляют собой трубопроводы и шланги, соединяющие между собой различные элементы системы.

ПРЕДУПРЕЖДЕНИЕ

Шланги системы питания изготовлены по особой технологии из маслобензостойких материалов. Применение шлангов, отличающихся по конструкции от рекомендованных, может привести к отказу системы питания, а в некоторых случаях и к пожару.


Модуль топливного насоса включает в себя...

.электрический насос.
.фильтр грубой очистки

...и датчик указателя уровня топлива. Модуль топливного насоса обеспечивает подачу топлива и установлен в топливном баке, что снижает возможность образования паровых пробок, так как топливо подается под давлением, а не под действием разрежения.

Топливный насос неразборной конструкции ремонту не подлежит, при выходе из строя его необходимо заменить.


Рампа 4 (рис. 5.8) форсунок представляет собой литую пустотелую деталь со штуцерами для установки форсунок, со штуцером 1 для присоединения шланга подачи топлива и штуцером 10 для шланга отвода топлива. Форсунки уплотнены в гнездах резиновыми кольцами. Рампа с форсунками в сборе вставлена хвостовиками форсунок в отверстия впускной трубы и закреплена двумя болтами.

Рис. 5.9. Форсунка: 1, 3 - уплотнительные кольца; 2 - штекерные выводы обмотки электромагнита

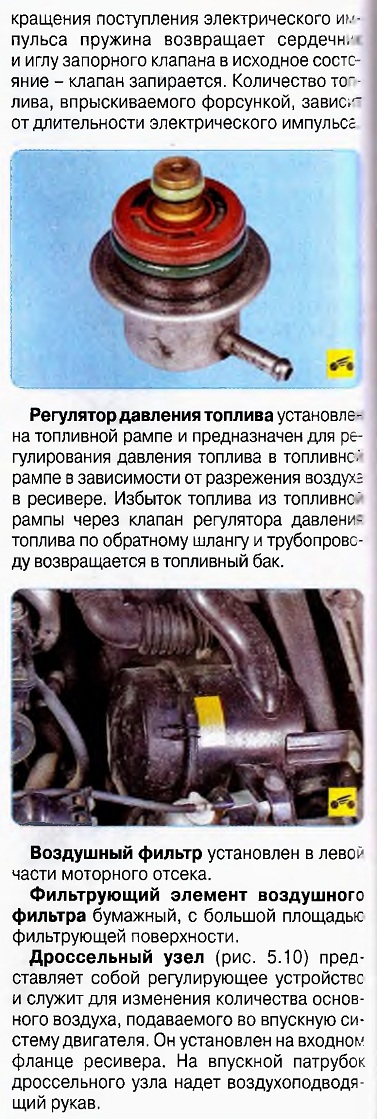

Форсунки прикреплены к рампе, из которой к ним подается топливо, а своими распылителями входят в отверстия впускной трубы. В отверстиях рампы и впускной трубы форсунки уплотнены резиновыми уплотнительными кольцами 1 и 3 (рис. 5.9). Форсунка предназначена для дозированного впрыска топлива в цилиндр двигателя и представляет собой высокоточный электромеханический клапан. Топливо под давлением поступает из рампы по каналам внутри корпуса форсунки к запорному клапану. Пружина поджимает иглу запорного клапана к конусному отверстию пластины распылителя, удерживая клапан в закрытом положении. Напряжение, подаваемое от блока управления двигателем через штекерные выводы 2 на обмотку электромагнита форсунки, создает в ней магнитное поле, втягивающее сердечник вместе с иглой запорного клапана внутрь электромагнита. Конусное кольцевое отверстие в пластине распылителя открывается, и топливо впрыскивается через диффузор корпуса распылителя во впускную трубу и далее в цилиндр двигателя. После пре-


Рис. 5.8. Топливная рампа: 1 - штуцер шланга подачи топлива; 2 - регулятор давления топлива; 3,5 - кронштейны крепления топливной рампы; 4 - рампа; 6, 7,8,9 - топливные форсунки; 10 - штуцер шланга отвода топлива
