Geely МК / Cross. РУЛЕВОЕ УПРАВЛЕНИЕ

ОСОБЕННОСТИ КОНСТРУКЦИИ
На автомобили Geely МК устанавливают рулевое управление с гидроусилителем и рулевым механизмом типа шестерня-рейка. Рулевое управление автомобиля состоит из рулевого колеса, рулевой колонки, рулевого механизма, оснащенного гидроусилителем, и двух рулевых тяг, соединенных шаровыми шарнирами с поворотными кулаками передней подвески.
Рулевое колесо оснащено подушкой безопасности водителя. В центральной накладке рулевого колеса установлена клавиша включения звукового сигнала. Ступица рулевого колеса прикреплена гайкой к валу рулевой колонки.

Рулевая колонка (рис. 8.1) травмобезопасная, регулируемая по высоте, оборудована противоугонным устройством в замке зажигания, блокирующим вал рулевого колеса. Промежуточный вал рулевого управления соединен с валом рулевого механизма карданным шарниром. На рулевой колонке размещены также органы управления светом фар. указателями поворота, омывателем и очистителем ветрового окна.

Рулевой механизм (рис. 8.2) установлен в подкапотном пространстве снизу. Картер рулевого механизма закреплен на поперечине передней подвески.

Давление рабочей жидкости в гидроусилителе создается насосом лопастного типа, который установлен на кронштейне двигателя и приводится во вращение поликлино-вым ремнем от шкива привода водяного насоса. Установленный в насосе гидроусилителя рулевого управления перепускной клапан поддерживает требуемое давление рабочей жидкости в гидроусилителе рулевого управления в зависимости от частоты вращения коленчатого вала двигателя.


Бачок гидроусилителя рулевого управления установлен справа в подкапотном пространстве и соединен шлангами с насосом гидроусилителя рулевого управления и с магистралью возврата рабочей жидкости. При отказе усилителя рулевого управления возможность управления автомобилем сохраняется, но усилие на рулевом колесе возрастает.
Насос гидроусилителя рулевого управления установлен и закреплен двумя болтами на двигателе автомобиля. Насос приводится в действие ремнем привода насоса гидроусилителя рулевого управления.

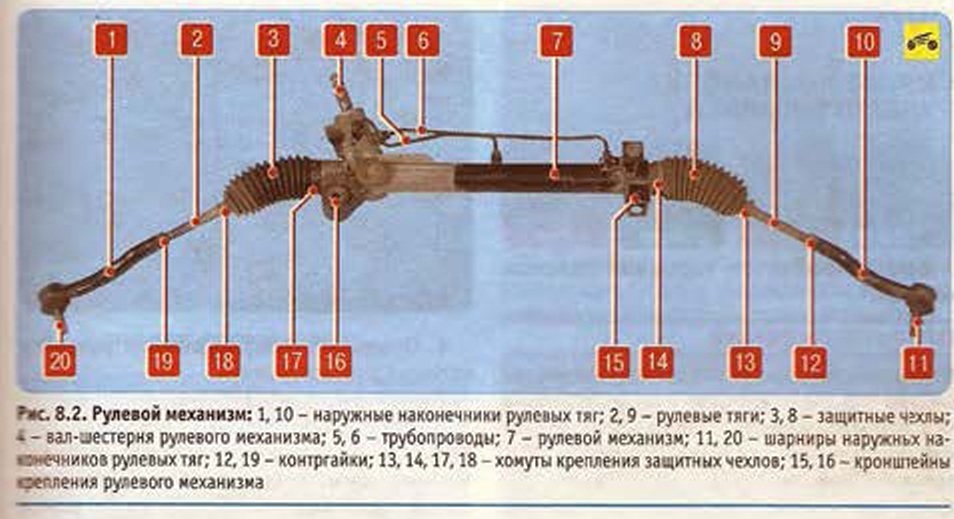

Рулевые тяги 2 и 9 (см. рис. 8.2) соединены с рейкой рулевого механизма шаровыми шарнирами. Наружные наконечники 1 и 10 рулевых тяг соединены шарнирами 11, 20 с поворотными кулаками передней подвески. От проворачивания на рулевых тягах наконечники зафиксированы контргайками. Вращением наконечника на рулевой тяге регулируют схождение управляемых колес.

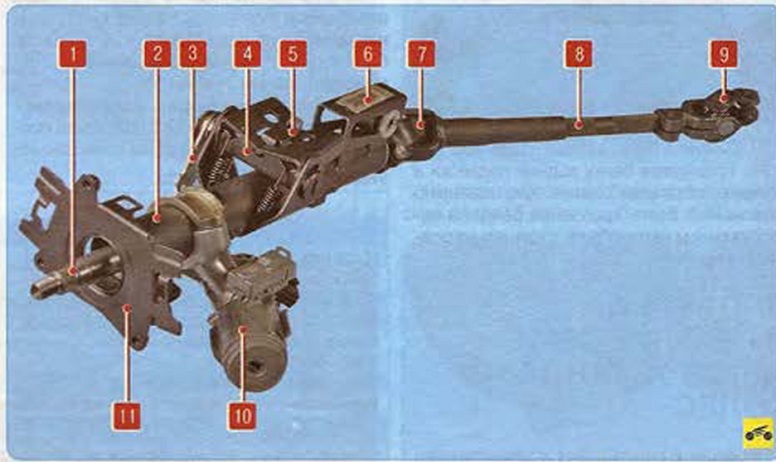

Рис. 8.1. Рулевая колонка: 1 - вал рулевой колонки; 2 - корпус рулевой колонки; 3 - рычаг регулировки положения рулевой колонки; 4 - механизм регулировки положения рулевой колонки; 5,6 - кронштейны крепления рулевой колонки к кузову; 7,9 - карданные шарниры промежуточного вала; 8 - промежуточный вал; 10 - вымогатель, (замок) зажигания; 11 - кронштейн крепления контактного кольца подушки безопасности

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ РУЛЕВОГО УПРАВЛЕНИЯ, ИХ ПРИЧИНЫ И СПОСОБЫ УСТРАНЕНИЯ

ОСМОТР И ПРОВЕРКА РУЛЕВОГО УПРАВЛЕНИЯ НА АВТОМОБИЛЕ

Регулярно проверяйте состояние рулевого управления, так как от него зависит безопасность движения.

При осмотре рулевого управления особое внимание обращайте на состояние защитных чехлов и резьбовых соединений. Порванные, потрескавшиеся или потерявшие эластичность резиновые чехлы обязательно замените, иначе попавшие в узлы вода, пыль и грязь быстро выведут их из строя.

Проверьте расположение спиц рулевого колеса, которые при прямолинейном положении передних колес должны быть расположены симметрично относительно вертикальной оси. В противном случае определите причину неисправности и устраните ее.

Поворачивая рулевое колесо от упора до упора, проверьте визуально и на слух:

- надежность крепления рулевого механизма и рулевого колеса;

- отсутствие люфтов в шарнирах рулевых тяг и шаровых шарнирах наконечников рулевых тяг;

- отсутствие заеданий и помех, препятствующих повороту рулевого колеса.

Если вы обнаружите стуки и заедания, отсоедините рулевые тяги от рычагов поворотных кулаков и повторите проверку. Если стуки и заедания не прекратятся, снимите рулевой механизм с автомобиля и отремонтируйте.
1. Проверьте состояние защитных чехлов наконечников рулевых тяг. Замените по-рванные, потрескавшиеся или потерявшие эластичность чехлы.

2. Резко поворачивая рулевое колесо в обоих направлениях (это должен делать помощник), проверьте визуально и на слух крепление рулевого механизма. Перемещение механизма и стуки не допускаются.
3. Проверьте наличие люфтов в шаровых шарнирах наконечников рулевых тяг. Наконечники, шарниры которые имеют ощутимый люфт, замените. Проверьте также надежность затяжки гаек пальцев шаровых шарниров наконечников рулевых тяг и их контровку шплинтами.
4. Проверьте состояние защитных чехлов рулевых тяг. Поврежденные чехлы обязательно замените.
