Газель до 2009 года. Замена манжеты насоса гидроусилителя руля

Газель до 2009 года. Замена манжеты насоса гидроусилителя руля

Эта работа требует определен ных навыков, аккуратности и чистоты на рабочем месте. По этому при отсутствии этих условий лучше заменить насос в сборе.

Снимаем насос (см. «Снятие насоса гидроусилителя», с. 234).

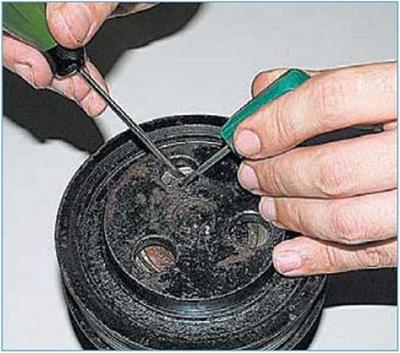

Двумя тонкими отвертками или бородком через отверстия в шкиве поддеваем и вынимаем стопорное кольцо шарикового подшипника.

Вынимаем шкив (при необходимости нанося по нему через проставку легкие удары) вместе с валиком и подшипником.

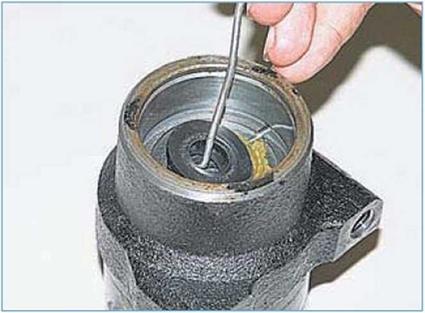

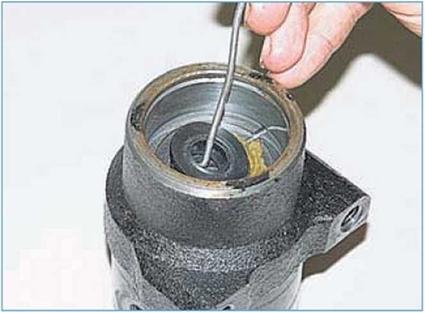

Крючком или отверткой вынимаем манжету.

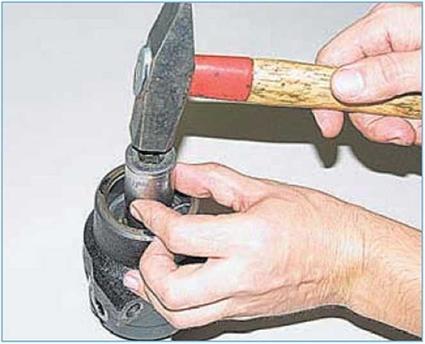

Запрессовываем новую манжету (пружинкой внутрь) легкими ударами через проставку (головку «на 22»).

Наносим на кромку манжеты немного смазки Литол-24.

Тонкой отверткой или подходящим стержнем центрируем шлицевое отверстие ротора насоса относительно отверстия корпуса.

Вставляем валик со шкивом и подшипником в корпус.

Отверткой заправляем стопорное кольцо в канавку.

Устанавливаем насос в обратной последовательности.

Газель до 2009 года. Замена ротора, статора и уплотнений насоса гидроусилителя руля

Эта работа требует определенных навыков, аккуратности и чистоты на рабочем месте. Поэтому при отсутствии этих условий лучше заменить насос в сборе.

Снимаем насос гидроусилителя (см. «Снятие насоса гидроусилителя», с. 234).

Отсоединяем шланги от насоса (см. «Замена шлангов гидроусилителя», с. 240).

Зажав корпус насоса в тиски...

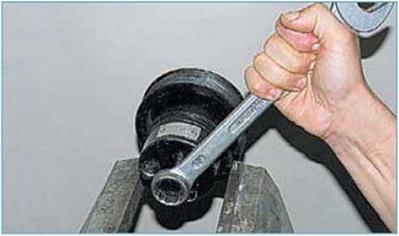

...ключом «на 24» отворачиваем пробку-заглушку клапанов насоса.

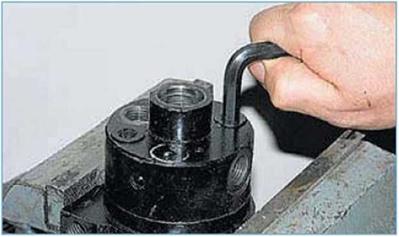

Шестигранником «на 8» отворачиваем два болта, стягивающие корпус и крышку насоса.

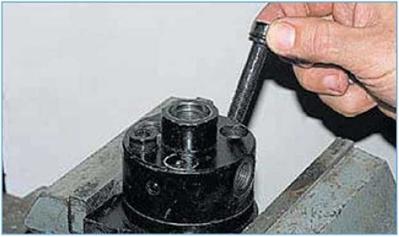

Вынимаем болты. В канавках головок болтов установлены резиновые уплотнительные кольца.

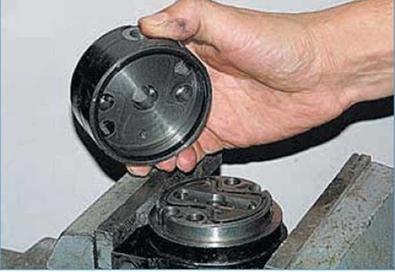

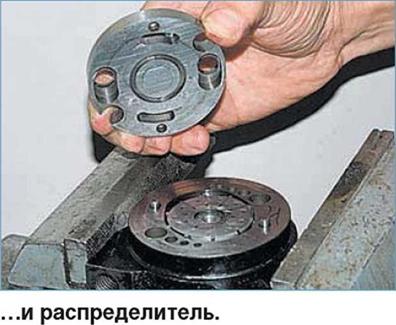

Снимаем крышку насоса...

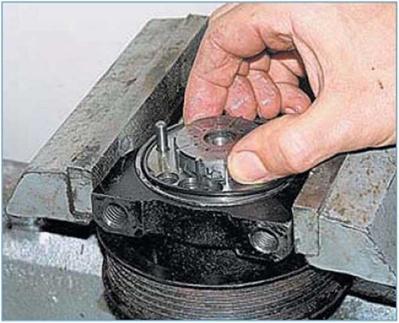

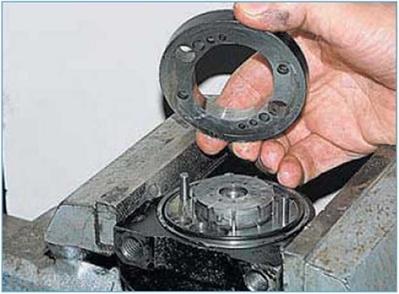

Снимаем статор с направляющих штифтов.

Снимаем ротор с валика насоса. При этом старайтесь не рассыпать пластины ротора.

Заменяем резиновые уплотнительные кольца, установленные в канавках корпуса, крышки, болтов и клапанов.
