Газель до 2009 года. Снятие расширительного бачка системы охлаждения двигателя ЗМЗ-40522

Частично сливаем охлаждающую жидкость (см. «Замена охлаждаю­щей жидкости», с. 173) или удаляем ее из расширительного бачка рези­новой грушей.

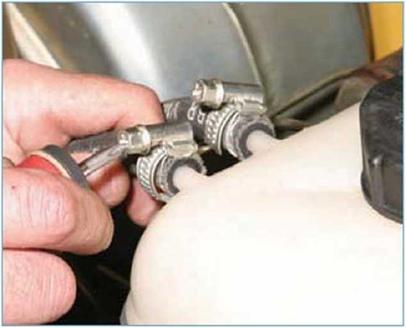

Крестообразной отверткой ослабля­ем затяжку хомута...

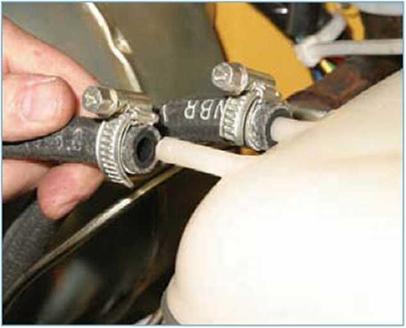

...и снимаем с патрубка бачка паро­отводящий шланг радиатора. Аналогично снимаем с другого пат­рубка бачка пароотводящий шланг термостата.

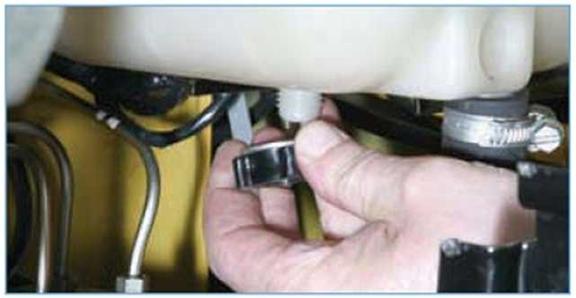

Отворачиваем пластмассовую гайку нижнего крепления бачка (под гайкой установлена металлическая шайба). Шлицевой отверткой ослабляем за­тяжку хомута...

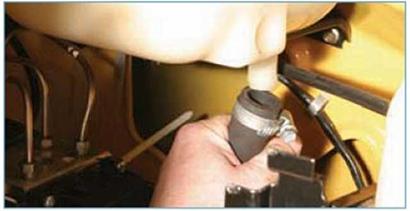

...и снимаем с патрубка бачка налив­ной шланг.

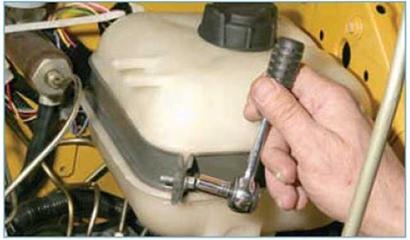

Головкой «на 8» отворачиваем стяж­ной болт хомута крепления бачка. Разъединив хомут...

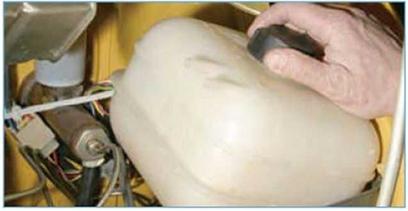

...снимаем расширительный бачок.

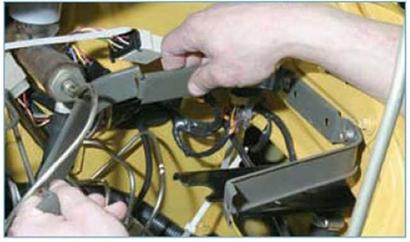

При необходимости снимаем наруж­ную часть хомута, выводя ее из зацеп­ления с внутренней частью.

Устанавливаем расширительный ба­чок в обратной последовательности, после чего заливаем в него охлажда­ющую жидкость. При необходимости удаляем воздушную пробку из систе­мы охлаждения (см. «Замена охлаж­дающей жидкости», с. 173).

Газель до 2009 года. Снятие радиатора двигателя ЗМЗ-40522

Сливаем охлаждающую жидкость (см. «Замена охлаждающей жидкос­ти», с. 173).

Для удобства работы снимаем пере­днюю панель облицовки радиатора (см. «Снятие передней панели обли­цовки радиатора», с. 288).

Снимаем верхнюю панель обли­цовки радиатора с автомобиля (см. «Снятие верхней панели обли­цовки радиатора», с. 289).

Ослабив затяжку хомута...

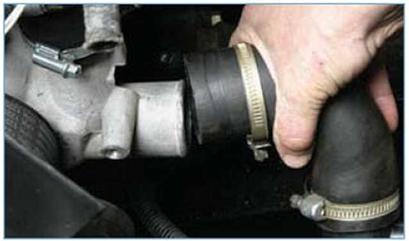

...снимаем подводящии шланг ра­диатора с патрубка корпуса термо­стата. Ослабив затяжку хомутов...

...снимаем с патрубка радиатора па­роотводящий шланг...

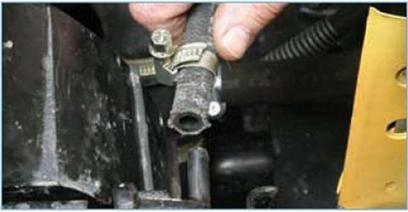

...отсоединяем от троиника шланг расширительного бачка...

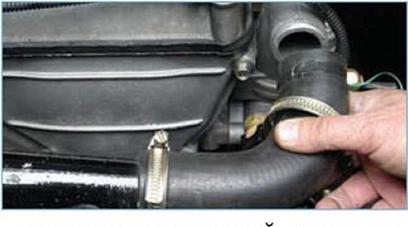

...и снимаем отводящии шланг ради­атора с патрубка насоса охлаждаю­щей жидкости.

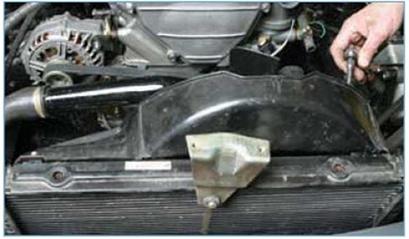

Головкой «на 10» отворачиваем че­тыре гайки крепления кожуха венти­лятора к радиатору.

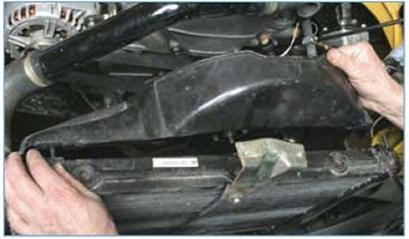

Сдвигаем кожух к двигателю...

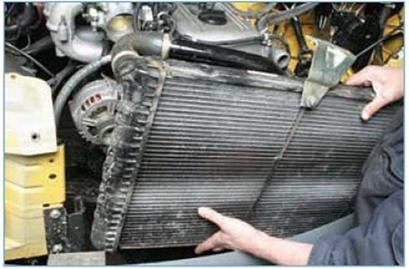

...и вынимаем радиатор в сборе с под­водящим и отводящим шлангами.

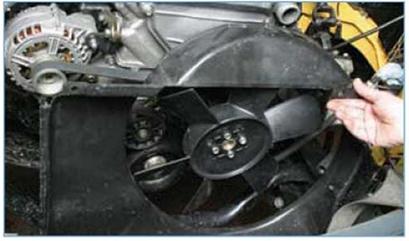

Вынимаем кожух вентилятора

Устанавливаем радиатор в обратной последовательности.

Заполняем систему охлаждения жид­костью (см. «Замена охлаждающей жидкости», с. 173).
