Газель до 2009 года. Разборка и сборка головки блока цилиндров двигателя УМЗ-4216

Разбираем головку блока цилиндров для ее ремонта - замены клапанов или их направляющих втулок, шлифовки седел клапанов, фрезеровки плоскос­ти прилегания к блоку цилиндров. Укладываем снятую головку блока цилиндров на верстак. Если головку демонтировали в сборе с впускной трубой и выпускным коллектором, то отворачиваем гайки их крепления к головке блока цилиндров и снима­ем трубу и коллектор (см. «Снятие впускной трубы и выпускного кол­лектора», с. 48).

Для снятия корпуса термостата...

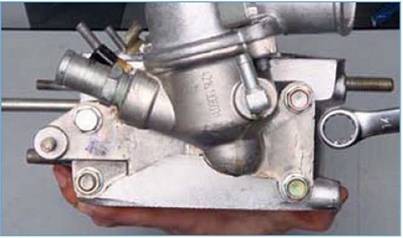

...накидным ключом «на 14» отвора­чиваем три болта и одну гайку креп­ления корпуса термостата к головке блока цилиндров.

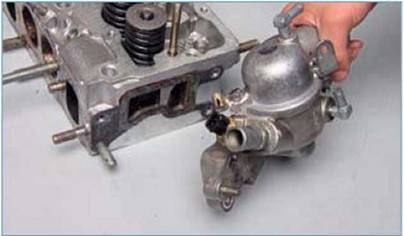

Снимаем корпус термостата в сборе с датчиком температуры охлаждаю­щей жидкости.

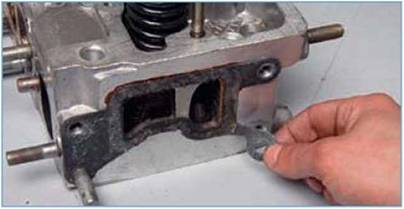

Соединение уплотнено паронитовой прокладкой.

При разборке клапанного механизма подкладываем под тарелку демонти­руемого клапана упор - отрезок де­ревянного бруска.

Сжав рассухаривателем пружины клапана, пинцетом извлекаем суха­ри и снимаем пружины с тарелкой и опорной шайбой пружин. Снимаем с направляющей втулки клапа­на маслоотражательный колпачок (см. «Замена маслоотражательных колпачков клапанов», с. 53).

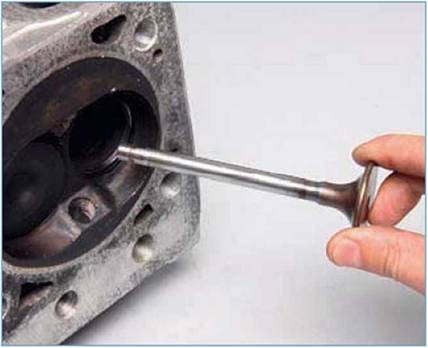

Надавив на стержень клапана...

...извлекаем клапан из направляю­щей втулки.

Аналогично демонтируем другие клапаны.

Перед сборкой головки блока ци­линдров металлической щеткой уда­ляем нагар с поверхности камер сгорания. Промываем камеры сгора­ния и направляющие втулки кероси­ном и продуваем сжатым воздухом каналы в головке блока цилиндров. Сборку проводим в обратной после­довательности.

Устанавливаем новые маслоотра­жательные колпачки. Перед уста­новкой клапанов в направляющие втулки наносим на их стержень слой моторного масла. Перед ус- тановкои новой уплотнительном прокладки очищаем привалочные поверхности головки блока и кор­пуса термостата от остатков старой прокладки.
