Коды неисправностей системы управления двигателем ЗМЗ-40522

Неисправность

Код

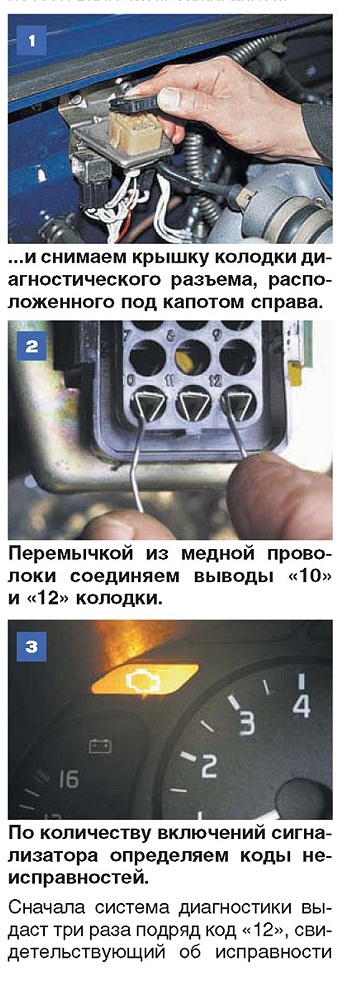

Режим начала диагностики (работоспособность самодиагностики)

12

Низкий уровень сигнала с датчика массового расхода воздуха

13

Высокий уровень сигнала с датчика массового расхода воздуха

14

Низкий уровень сигнала с датчика температуры воздуха (короткое замыкание)

17

Высокий уровень сигнала с датчика температуры воздуха (обрыв в цепи)

18

Низкий уровень сигнала с датчика охлаждающей жидкости (короткое замыкание в цепи)

21

Высокий уровень сигнала с датчика охлаждающей жидкости (обрыв, плохой контакт в цепи)

22

Низкий уровень сигнала с датчика положения дроссельной заслонки (короткое замыкание в цепи)

23

Высокий уровень сигнала с датчика положения дроссельной заслонки (обрыв, плохой контакт в цепи)

24

Низкое напряжение бортовой сети автомобиля

25

Высокое напряжение бортовой сети автомобиля

26

Неисправность в цепи датчика детонации

41

Неисправность блока управления

51

Неисправность блока управления

52

Неисправность датчика синхронизации

53

Неисправность датчика положения распределительного вала

54

Неисправность блока управления

61

Неисправность оперативной памяти (ОЗУ, RAM) блока управления

62

Неисправность постоянной памяти (ПЗУ_: ROM) блока управления

63

Неисправность при чтении энергонезависимой памяти блока

64

Неисправность при записи в энергонезависимую память

65

Низкая частота вращения коленчатого вала на холостом ходу

71

Высокая частота вращения коленчатого вала на холостом ходу

72

Максимальное смещение УОЗ* при регулировании по детонации в 1-м цилиндре

81

Максимальное смещение УОЗ* при регулировании по детонации во 2-м цилиндре

82

Максимальное смещение УОЗ* при регулировании по детонации в 3-м цилиндре

83

Максимальное смещение УОЗ* при регулировании по детонации в 4-м цилиндре

84

Неисправность в цепи зажигания 1-го цилиндра

91

Неисправность в цепи зажигания 2-го цилиндра

92

Неисправность в цепи зажигания 3-го цилиндра

93

Неисправность в цепи зажигания 4-го цилиндра

94

Неисправность форсунки 1-го цилиндра (короткое замыкание в цепи)

131

Неисправность форсунки 1-го цилиндра (обрыв в цепи)

132

Неисправность форсунки 1-го цилиндра (короткое замыкание на корпус)

133

Неисправность форсунки 2-го цилиндра (короткое замыкание в цепи)

134

Неисправность форсунки 2-го цилиндра (обрыв в цепи)

135

Неисправность форсунки 2-го цилиндра (короткое замыкание на корпус)

136

Неисправность форсунки 3-го цилиндра (короткое замыкание в цепи)

137

Неисправность форсунки 3-го цилиндра (обрыв в цепи)

138

Неисправность форсунки 3-го цилиндра (короткое замыкание на корпус)

139

Неисправность форсунки 4-го цилиндра (короткое замыкание в цепи)

141

Неисправность форсунки 4-го цилиндра (обрыв в цепи)

142

Неисправность форсунки 4-го цилиндра (короткое замыкание на корпус)

143

Неисправность обмотки 1 РДВ** (короткое замыкание в цепи)

161

Неисправность обмотки 1 РДВ** (обрыв)

162

Неисправность обмотки 1 РДВ** (короткое замыкание на корпус)

163

Неисправность обмотки 2 РДВ** (короткое замыкание в цепи)

164

Неисправность обмотки 2 РДВ** (обрыв)

165

Неисправность обмотки 2 РДВ** (короткое замыкание на корпус)

166

Неисправность цепи реле топливного насоса (короткое замыкание в цепи)

167

Неисправность цепи реле топливного насоса (обрыв)

168

Неисправность цепи реле топливного насоса (короткое замыкание на корпус)

169

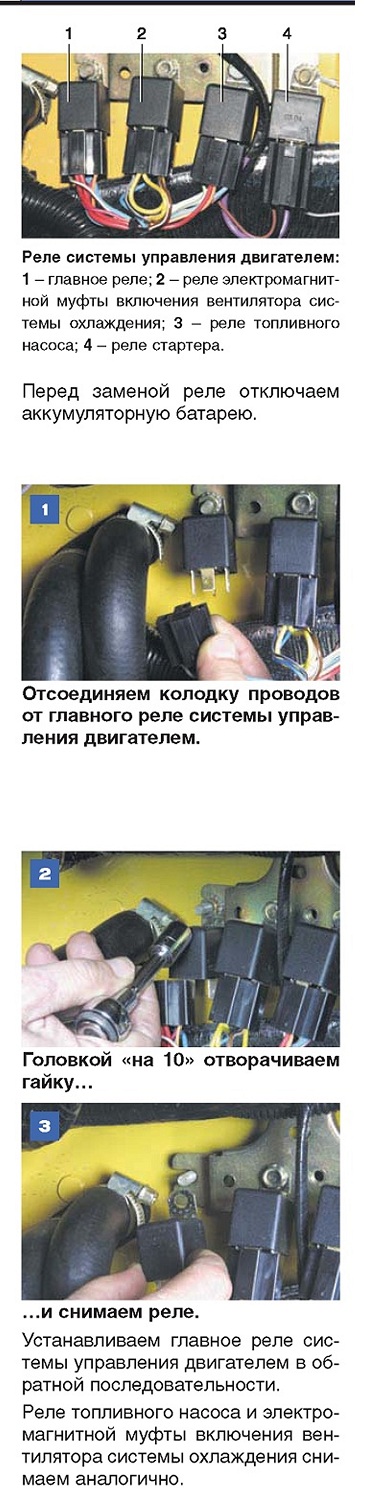

Неисправность цепи главного реле (короткое замыкание в цепи)***

177

Неисправность цепи главного реле (обрыв)***

178

Неисправность цепи главного реле (короткое замыкание на корпус)***

179

Короткое замыкание в цепи лампы сигнализатора***

181

Обрыв цепи лампы сигнализатора***

182

Короткое замыкание на корпус в цепи лампы сигнализатора***

183

* УОЗ — угол опережения зажигания. ** РДВ — регулятор дополнительного воздуха. *** Проверяется внешним диагностическим оборудованием.
