Газель Соболь. Снятие и проверка датчика детонации

Газель Соболь. Снятие и проверка датчика детонации

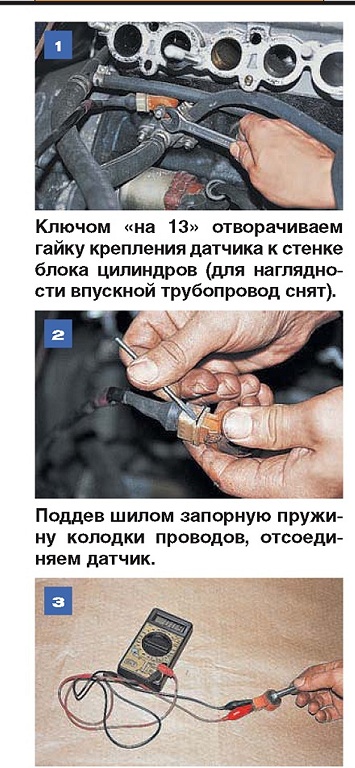

Выключаем зажигание и отключаем аккумуляторную батарею.

Подсоединяем к выводам датчика вольтметр и, легко постукивая по корпусу датчика твердым предметом, наблюдаем изменение напряжения.

Отсутствие импульсов напряжения указывает на неисправность датчика. Полностью убедиться в неисправности датчика можно только на специальном вибростенде.

Устанавливаем датчик в обратной последовательности.

Газель Соболь. Снятие и проверка датчика температуры

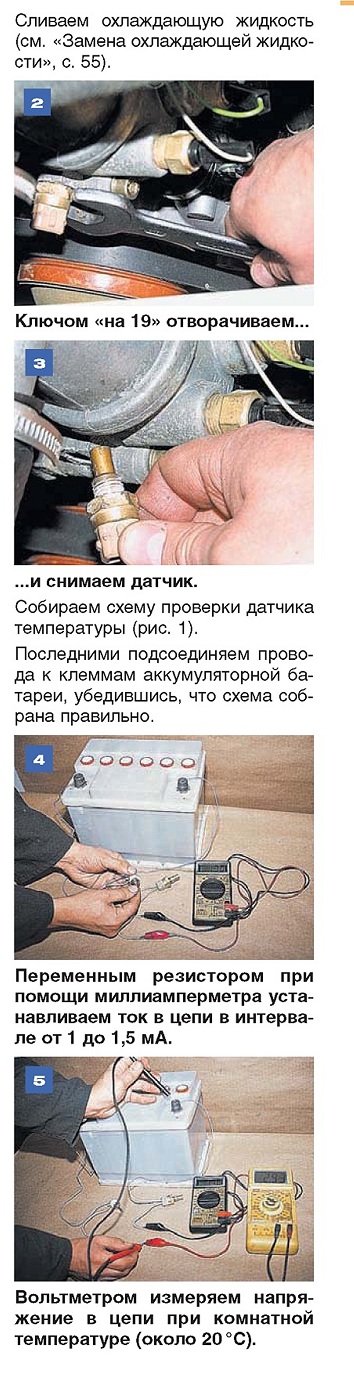

Отключаем аккумуляторную батарею.

Шилом или тонкой отверткой поддев пружинный фиксатор колодки проводов,...
...отсоединяем колодку отдатчика температуры.

Последовательно опуская датчик в нагретую до температуры 25, 40, 60, 80, 90 и 100 °С воду, по показаниям вольтметра составляем тепловую характеристику датчика.

У исправного датчика напряжение в цепи должно быть близким к величинам, указанным в таблице.

Характеристика датчика температуры*

Температура, °С	Напряжение, В
25	2,98
30	3,03
40	3,13
50	3,23
60	3,33
70	3,43
80	3,53
90	3,63
100	3,73

* Для датчика 19.3828 с током питания 1,5 мА.

Неисправный датчик заменяем.

Устанавливаем датчик температуры в обратной последовательности, нанеся на его резьбу герметик.
