Стартер 42.3708-10 - четырехполюсный четырехщеточный электродвигатель постоянного тока с электромагнитным возбуждением, роликовой муфтой свободного хода и двухобмоточным тяговым реле.

Техническая характеристика стартера 42.3708-10

Номинальная мощности кВт	1.7 (1,0)
Номинальное напряжение, В	12
Потребляемый ток при неподвижном роторе не более, А	700 (550)
Крутящий момент, не менее, кгс-м	1,6 (2,0)
Потребляемый ток в режиме холостого хода, не более, А	80 (85)

В стальном корпусе стартера установлены четыре обмотки возбуждения. Корпус и крышки стартера стянуты двумя шпильками. Вал якоря вращается в двух бронзографитных втулках, установленных в крышках и промежуточной опоре.

На валу привода установлена муфта свободного хода (обгонная муфта) с приводной шестерней. Она передает крутящий момент только в одном направлении — от стартера к маховику, разобщая их после пуска двигателя. Это необходимо для защиты якоря стартера от повреждения из-за чрезмерной частоты вращения.

Тяговое реле служит для ввода шестерни привода в зацепление с зубчатым венцом маховика коленчатого вала двигателя и включения электродвигателя стартера. При повороте ключа зажигания в положение «стартер» напряжение подается на обе обмотки тягового реле (втягивающую и удерживающую). После замыкания контактов тягового реле втягивающая обмотка отключается.

Напряжение срабатывания реле должно быть не более 8 В при 20±5 °С. Если это не так, в реле или приводе имеется неисправность. Исправность привода определяется осмотром деталей после разборки стартера. Неисправное реле заменяем.

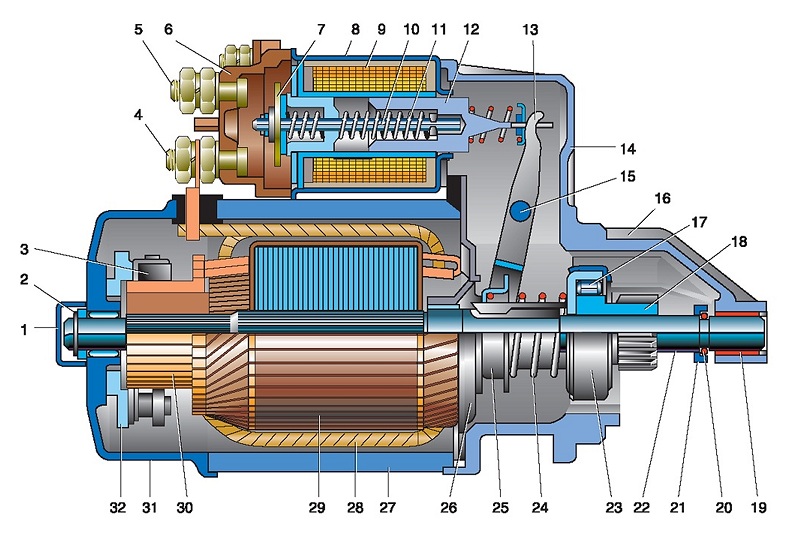

Стартер 42.3708-1 ОМ - защитный колпак; 2 - стопорная шайба; 3 - щетка; 4,5 - выводы; 6 - крышка тягового реле; 7 - контактная пластина; в - тяговое реле; 9 - обмотка реле; 10 - шток; 11 - возвратная пружина; 12 - сердечник; 13 - рычап 14 - передняя крышка; 15 - ось рычага; 16 - удлинитель крышки; 17 - ролик; 18 - ведущая (приводная) шестерня; 19 - втулка; 20 - пружинное кольцо; 21 - упорная втулка; 22 - вал; 23 - обгонная муфта; 24 - пружина; 25 - полу муфта включения; 26 - промежуточная опора; 27 - статор; 28 - обмотка статора; 29 - ротор (якорь); 30 - коллектор; 31 - задняя крышка; 32 - щеткодержатель.

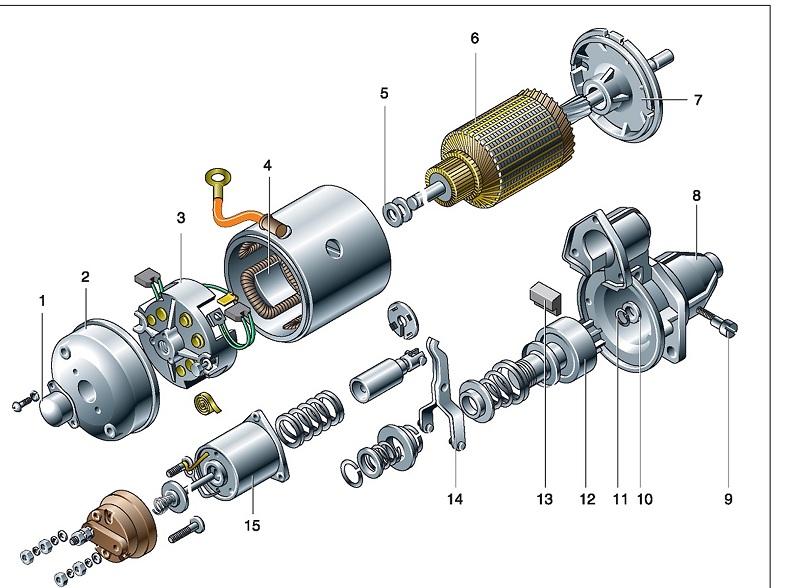

УЗЛЫ И детали стартера 42.3708-10: 1 - защитный колпачок; 2 - задняя крышка; 3 - щеткодержатель; 4-статор; 5 - стопорная шайба; б - ротор (якорь); 7 - промежуточная опора; 8 - передняя крышка; 9 - ось рычага; 10 - упорная втулка; 11 - пружинное кольцо; 12 - обгонная муфта; 13 - уплотнитель; 14 - рычаг привода; 15 - корпус тягового реле.
