Газель Соболь. Замена манжеты насоса рулевого управления

Эта работа требует определенных навыков, аккуратности и чистоты на рабочем месте. Поэтому при отсутствии этих условий лучше заменить насос в сборе.
Снимаем насос (см. «Снятие насоса гидроусилителя», с. 114).
Двумя тонкими отвертками или бородком через отверстия в шкиве поддеваем и вынимаем стопорное кольцо шарикового подшипника.
Вынимаем шкив (при необходимости нанося по нему через проставку легкие удары) вместе с валиком и подшипником.

Крючком или отверткой вынимаем манжету.
□
Запрессовываем новую манжету (пружинкой внутрь) легкими ударами через проставку (головку «на 22»).

Наносим на кромку манжеты немного смазки Литол-24.

Тонкой отверткой или подходящим стержнем центрируем шлицевое отверстие ротора насоса относительно отверстия корпуса.

Вставляем валик со шкивом и подшипником в корпус.

Отверткой заправляем стопорное кольцо в канавку.

Устанавливаем насос в обратной последовательности.

Газель Соболь. Замена ротора, статора и уплотнений насоса рулевого управления

Эта работа требует определенных навыков, аккуратности и
чистоты на рабочем месте. Поэтому при отсутствии этих условий лучше заменить насос в сборе.
Снимаем насос гидроусилителя (см. «Снятие насоса гидроусилителя», с. 114).

Отсоединяем шланги от насоса (см. «Замена шлангов гидроусилителя», с. 118).

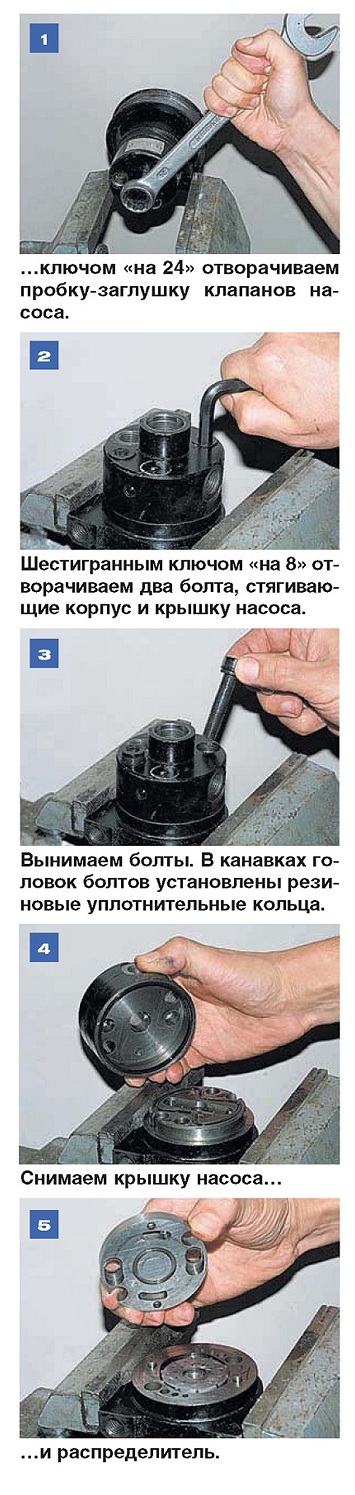

Зажав корпус насоса в тиски,...

Снимаем статор с направляющих штифтов.
Снимаем ротор с валика насоса. При этом старайтесь не рассыпать пластины ротора.
Заменяем резиновые уплотнительные кольца, установленные в канавках корпуса, крышки, болтов и клапанов.
При сборке необходимо обеспечить чистоту соприкасающихся поверхностей корпуса, статора, распределителя и крышки.
Собираем насос в обратной последовательности, смазав ротор с пластинами, статор, и все резиновые уплотнения маслом для гидроусилителя.
