Описание конструкции

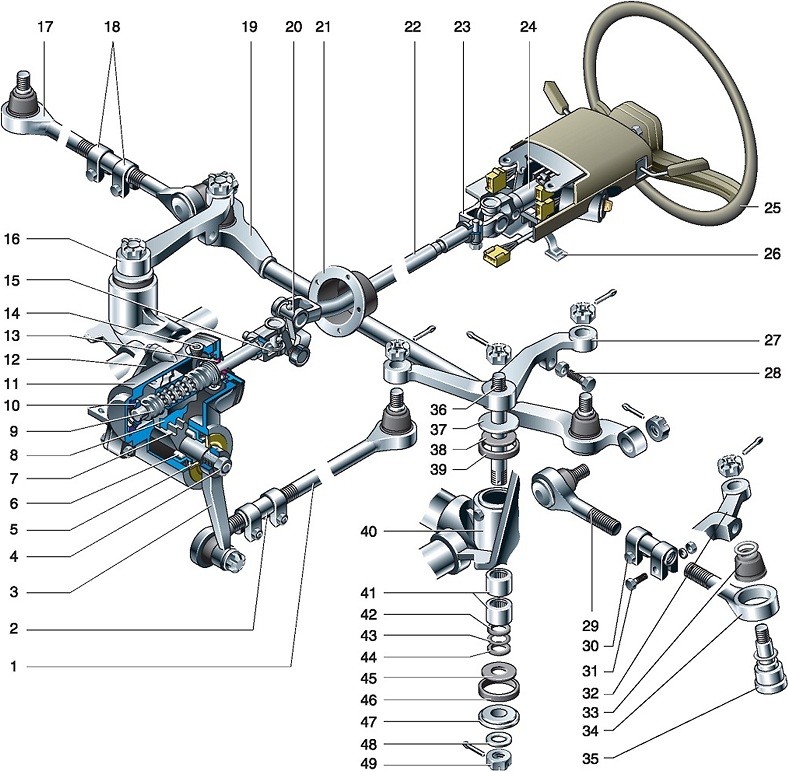

Па автомобиле установлено рулевое управление, состоящее из рулевой
колонки с рулевым колесом, рулевого механизма и привода рулевого
управления. Часть автомобилей оборудована рулевым управлением с
гидроусилителем.
Рулевая колонка позволяет изменять положение рулевого колеса по высоте и
углу наклона. На верхний конец вала рулевой колонки на конических шлицах
установлено рулевое колесо, а нижний конец вала через карданные шарниры
связан с винтом рулевого механизма.
Рулевой механизм без гидроусилителя состоит из алюминиевого картера,
винта с шариковой гайкой и вала-сектора. Винт установлен в картере на
двух радиально-упорных шариковых подшипниках. На винте установлена
шариковая гайка-рейка, имеющая внутри винтовую канавку. Между гайкой и
винтом размещен набор шариков. При вращении винта шарики перекатываются
по винтовой канавке и шариковая гайка-рей-ка перемещается вдоль винта.
При этом своими зубьями гайка поворачивает вал-сектор, установленный в
картере на двух роликовых подшипниках без сепараторов. На конических
шлицах вала-сектора закреплена рулевая сошка. Винт с шариковой гайкой и
набором шариков укомплектованы селективным методом и при необходимости
заменяются только в сборе. Регулировка зацепления шариковой гайки-рейки
с валом-секто-ром производится поворотом эксцентриковых обойм
подшипников вала-сектора. Рулевой механизм смазывается трансмиссионным
маслом (0,5 л). Маслозаливное отверстие закрывается пробкой с конической
резьбой.

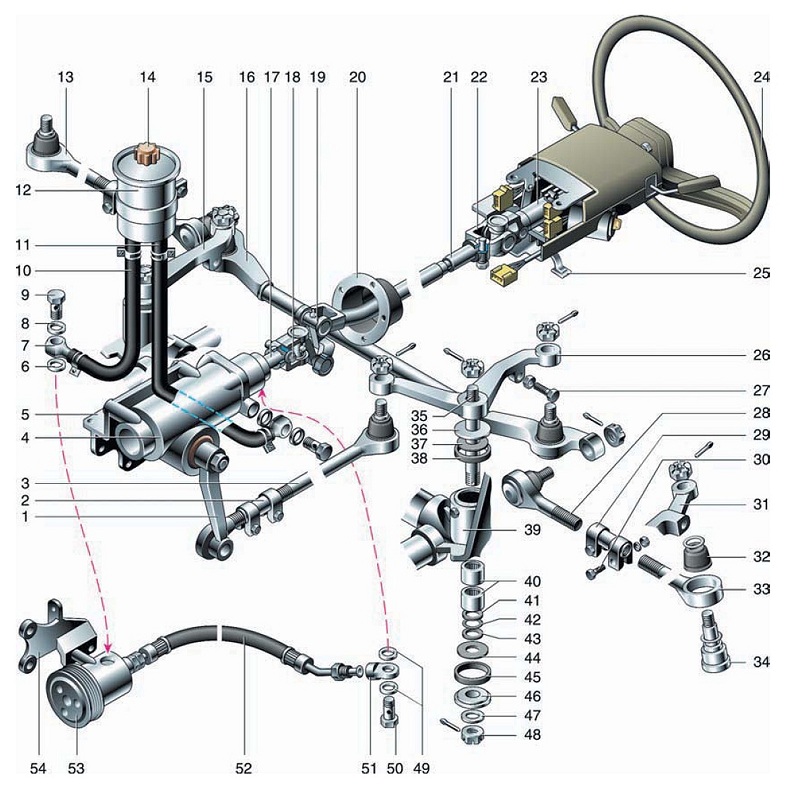

Рулевой механизм с гидроусилителем устроен подобно описанному, но его
рейка выполнена в виде поршня с уплотнением, а внутри вала-винта
размещен вал-золотник распределителя. Вместо крышки верхнего подшипника
установлен гидравлический распределитель. Гидравлический цилиндр
расточен непосредственно в чугунном картере рулевого механизма, и
поршень-рейка с уплотнением делит его на две полости. В зависимости от
направления вращения рулевого вала соответствующая полость цилиндра
соединяется через гидравлический распределитель с нагнетающей или
отводящей магистралью системы. При этом рабочая жидкость (масло),
подаваемая насосом, действует па пор-
шень и перемешает его, поворачивая вал-сектор, и
тем самым «помогает» водителю. При отказе системы гидроусилителя
работоспособность рулевого управления сохраняется, по возрастает
сопротивление на рулевом колесе.
На автомобиле, оборудованном рулевым механизмом со встроенным
гидроусилителем, дополнительно устанавливается насос и бачок системы
гидроусилителя. Все агрегаты соединены резиновыми шлангами. Шланг
высокого давления имеет накидные штуцеры на концах.
Насос гидроусилителя — коловратного (шиберного) типа, установлен в
нижней части блока цилиндров на кронштейне и приводится поли-клиновым
ремнем от коленчатого вала двигателя, совместно с другими агрегатами. В
корпусе насоса имеются предохранительный и расходный клапаны.
Предохранительный кла-пан защищает насос от перегрузок, соединяя полость
нагнетания с полостью всасывания. Расходный (перепускной) клапан
ограничивает подачу жидкости в систему при увеличении частоты вращения
сверх определенной.
Бачок гидроусилителя служит резервуаром для сохранения запаса рабочей
жидкости при ее утечке, а также охлаждения и очистки жидкости от
загрязнений и продуктов изнашивания насоса и рулевого механизма. Бачок
(из пластмассы или металлический) установлен на кронштейне слева под
капотом. Внутри бачка встроен фильтрующий элемент, обеспечивающий
очистку жидкости от частиц размером свыше 45 мкм. В процессе работы вся
жидкость постоянно циркулирует через него. Фильтрующий элемент заменяем
через 60 тыс. км пробега отдельно или вместе с пластмассовым бачком. В
качестве рабочей жидкости применяется специальное масло марки «Р» или
«А», залитое в систему гидроусилителя в объеме 1,3 л. Масло подлежит
замене также через 60 тыс. км пробега.
Рулевой привод состоит из сошки, продольной, поперечной и двух боковых
тяг, а также маятниковых рычагов и двух рычагов рулевой трапеции,
соединенных со стойками подвески. К сошке крепится продольная тяга.
Боковые рулевые тяги соединены с поперечной тягой, а также с левым и
правым рычагами трапеции. Каждый рычаг трапеции двумя болтами прикреплен
к своей стойке подвески. Поперечная рулевая тяга, синхронизирующая
поворот колес, подвешена па двух маятниковых рычагах. Оси маятниковых
рыча-
гов установлены в кронштейнах подвески, причем у левого - на игольчатых
подшипниках, а у правого - в пластмассовых втулках. Левый маятниковый
рычаг — двуплечий, к одному его концу крепится продольная, а к другому
поперечная рулевые тяги.
Все тяги соединены друг с другом, с соткой и рычагами унифицированными
сферическими шарнирами. Шарниры герметичные, неразборные и
нерегулируемые, они имеют конические хвостовики с резьбовыми концами,
для крепления в отверстиях рычагов, тяг и сошки. Боковые тяги снабжены
регулировочными резьбовыми трубками, благодаря чему можно, изменяя их
длину, регулировать схождение колес. Продольная тяга также имеет
регулируемую длину, что позволяет обеспечивать правильное взаимное
положение сошки и левого маятникового рычага при ремонте.
