Газель Соболь. Разборка коленчатого вала двигателя 3M3-4063

Разборка коленчатого вала требуется перед шлифовкой его шеек и для замены звездочки приво-

да газораспределительного механизма.

Съемником спрессовываем втулку манжеты.

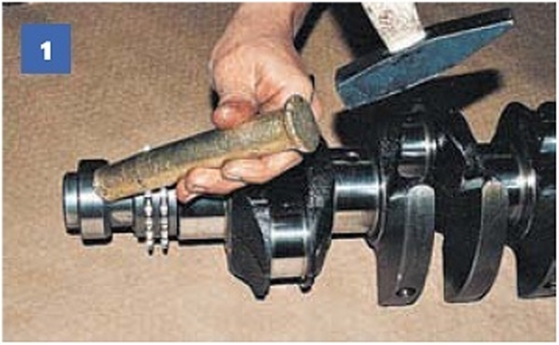

Если съемника нет, сбиваем втулку легкими ударами через латунную оправку.

Выбив шпонку из канавки вала,...

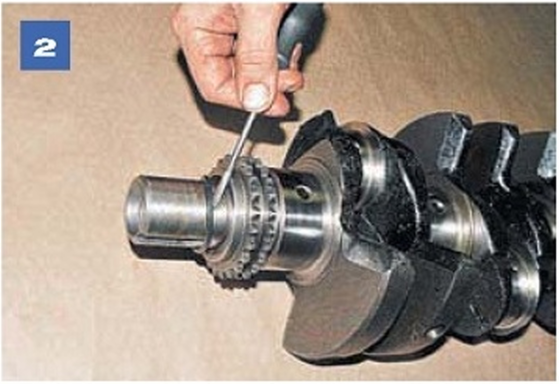

...поддеваем отверткой и снимаем резиновое кольцо.

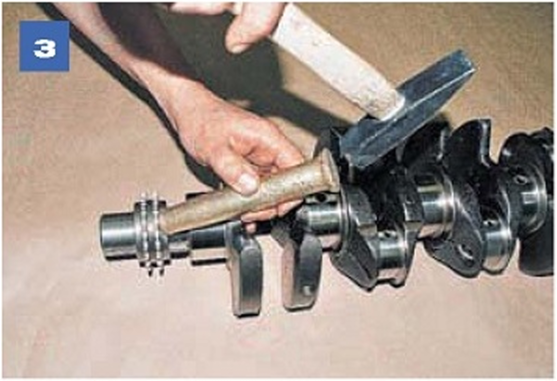

Спрессовываем звездочку латунной оправкой.

Поддев отверткой, извлекаем шпонку звездочки.

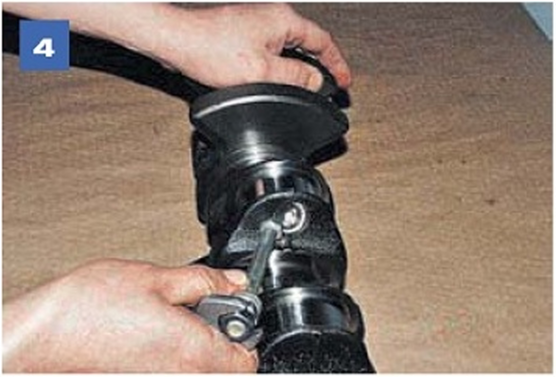

После шлифовки шеек коленчатого вала болтом с головкой «на 14» и законтренными гайками выворачиваем заглушки.

Каналы для прохода масла в коленчатом валу тщательно очищаем от отложений и остатков абразива.

Промываем каналы коленчатого вала керосином, бензином или дизельным топливом и продуваем сжатым воздухом.

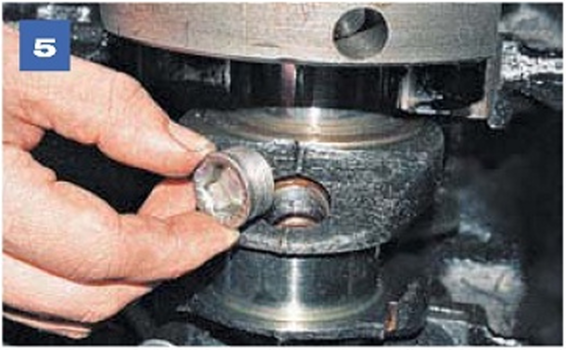

Заворачиваем заглушки масляных каналов.

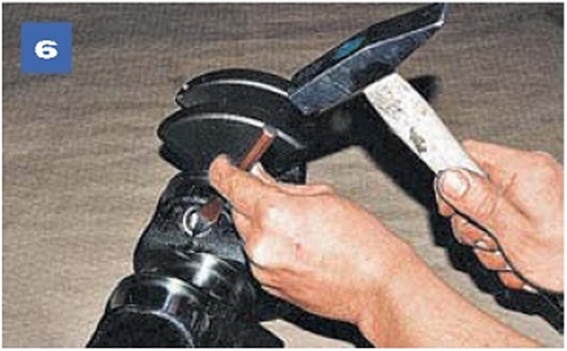

Бородком закерниваем кромки заглушек.

Собираем вал в обратной последовательности.

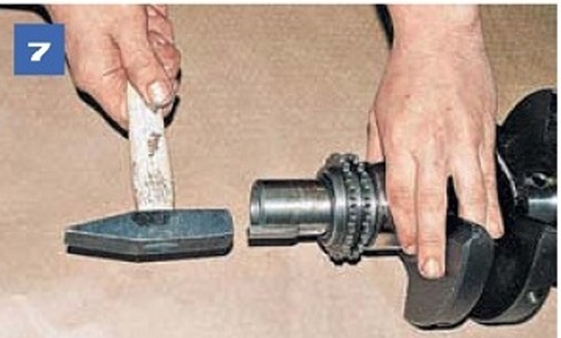

Напрессовку звездочки и муфты начинаем с установки соответствующих шпонок в паз коленчатого вала.
