Схема включения обогрева сидений Форд Фокус 2

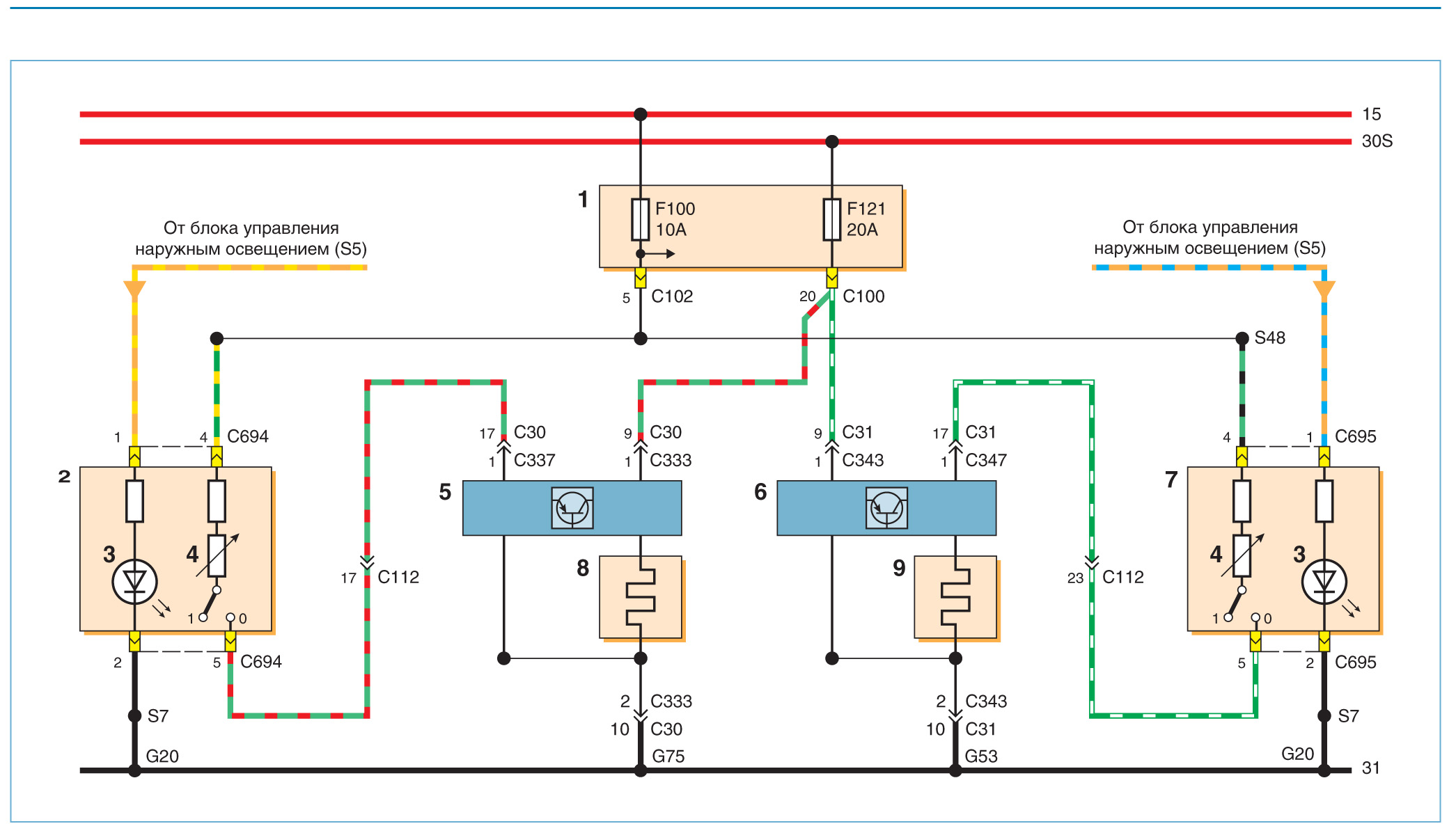

Схема включения обогрева сидений:
1 — монтажный блок в салоне;
2 — выключатель обогрева левого переднего сиденья;
3 — светодиод подсветки выключателя;
4 — регулятор температуры;
5 — блок управления обогревом левого переднего сиденья;
6 — блок управления обогревом правого переднего сиденья;
7 — выключатель обогрева правого переднего сиденья;
8 — элемент обогрева левого переднего сиденья;
9 — элемент обогрева правого переднего сиденья
