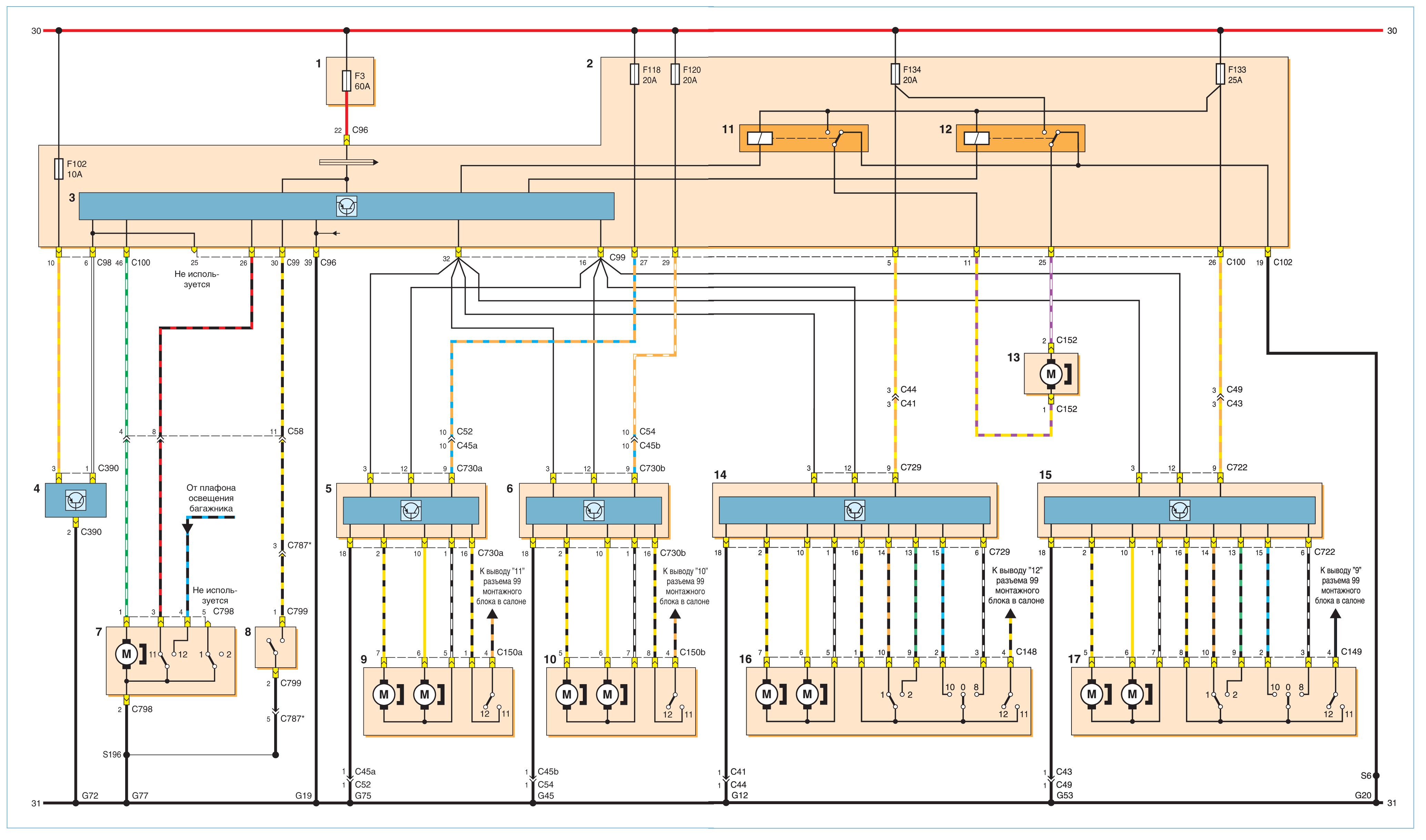

Схема соединений центрального замка с функцией управления стеклоподъемниками и двойной блокировкой Форд Фокус 2

Схема соединений центрального замка с функцией управления стеклоподъемниками и двойной блокировкой:
1 — монтажный блок в моторном отсеке;
2 — монтажный блок в салоне;
3 — блок управления электропакетом;
4 — блок дистанционного управления;
5 — блок управления левой задней двери;
6 — блок управления правой задней двери;
7 — электропривод замка багажника;
8 — выключатель замка багажника;
9 — электропривод замка левой задней двери;
10 — электропривод замка правой задней двери;
11 — реле блокировки дверей;
12 — реле разблокировки двери водителя;
13 — электропривод замка крышки лючка топливного бака;
14 — блок управления левой передней двери;
15 — блок управления правой передней двери;
16 — электропривод замка левой передней двери;
17 — электропривод замка правой передней двери

* хэтчбек и универсал с 12. 2007г.
