ВЫКЛЮЧАТЕЛИ ПАНЕЛИ ПРИБОРОВ

Fiat Albea. ЗАМЕНА БЛОКА УПРАВЛЕНИЯ ЭЛЕКТРОКОРРЕКТОРОМ СВЕТА ФАР И МАРШРУТНЫМ КОМПЬЮТЕРОМ





Вам потребуются: отвертки с плоским и крестообразным лезвием.

1.     Отсоедините провод от клеммы «минус» аккумуляторной батареи.

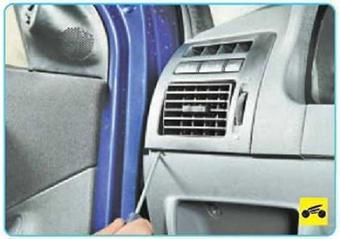

2.     Аккуратно подденьте отверт­кой край бокового сопла системы вентиляции и отопления салона...

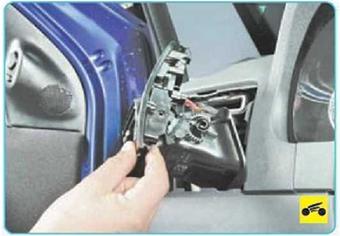

3.     ...и извлеките его из панели приборов.

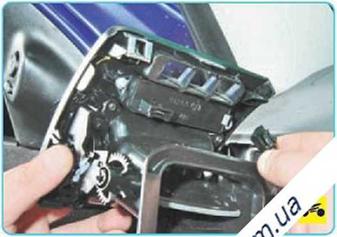

4.        Отсоедините колодку жгута проводов от блока  управления электрокорректором              фар и   мар­

шрутным компьютером  и снимите боковое сопротивление



5.      Выверните два винта крепле­ния блока управления электрокор­ректором света фар и маршрутным компьютером...





6.      ...и снимите блок.

7.      Установите детали в порядке, обратном снятию.













Fiat Albea. ЗАМЕНА ВЫКЛЮЧАТЕЛЕЙ ЦЕНТРАЛЬНОЙ КОНСОЛИ





Вам потребуются: ключ TORX Т25, отвертки с плоским и крес­тообразным лезвием.

1.      Отсоедините провод от клем­мы «минус» аккумуляторной бата­реи.

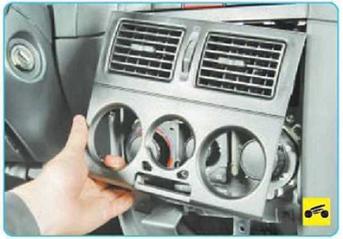

2.      Снимите центральную деко­ративную накладку панели при­боров в сборе с центральными соплами (см. «Снятие и установка блока управления системой отоп­ления и кондиционирования», с. 342).

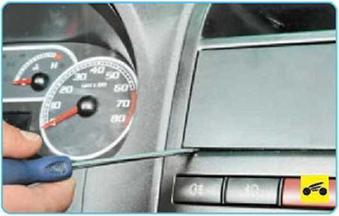

3.     Аккуратно поддев отверткой край верхней облицовки панели приборов...





4.     ...снимите ее, преодолевая со­противление пластмассовых дер­жателей.

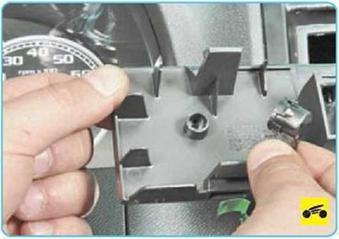

6.     ...извлеките и отведите от цен­тральной консоли заглушку гнезда для установки аудиомагнитолы.

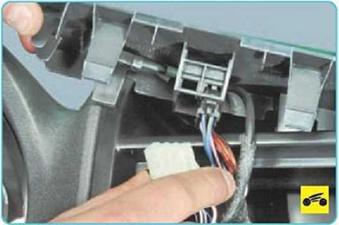

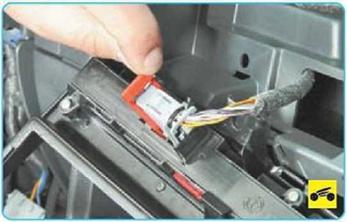

7.      Отсоедините колодки жгута проводов...





8.      ...и антенный кабель от держа­телей на внутренней стороне за­глушки.

ПРИМЕЧАНИЕ____________________

При наличии установленной аудиомаг­нитолы в центральной консоли панели приборов снимите магнитолу, исполь­зуя специальные приспособления.

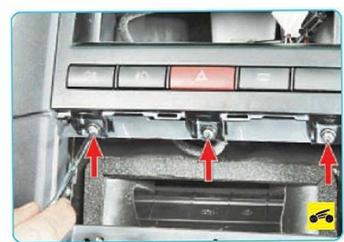

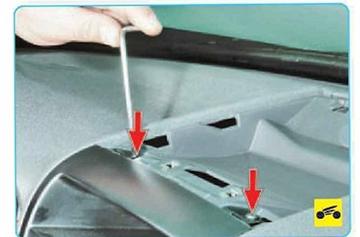

9.    Выверните три нижних



10.               ...два верхних винта крепле­ния...





11.      ...и отведите декоративную накладку













13.

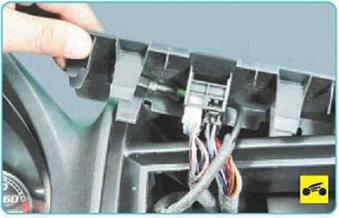

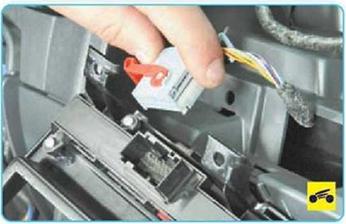

...и, отсоединив колодку жгу­та проводов от вывода выключате­лей, снимите декоративную на­кладку в сборе с выключателями.







14.       Выверните четыре винта крепления...





15.       ...и снимите блок выключате­лей.

16.       Установите детали в последо­вательности, обратной снятию.
