Fiat Albea. ПАНЕЛЬ ПРИБОРОВ - ЧАСТЬ 2



17, 33 - переключатели управ­ления электростеклоподъемниками передних дверей (см. «Стеклоподъемники», с. 27).

18     - место установки подушки безопасности переднего пасса­жира.

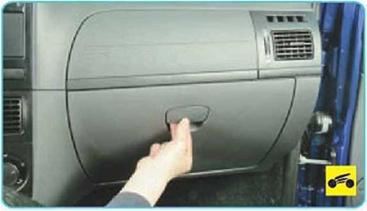

19     - вещевой ящик. Служит для хранения мелких вещей и открывает­ся при нажатии на ручку замка вверх.

20     - центральные сопла систе­мы вентиляции и отопления сало­на. Алгоритм управления потоком и интенсивностью движения воздуха через центральные сопла такой же, как и для боковых сопел 4 и 16.

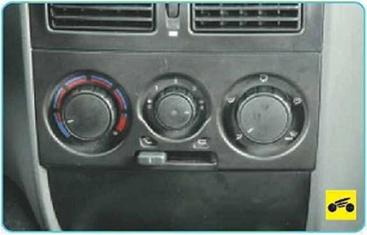

21     - блок управления систе­мой отопления (кондиционирова­ния) и вентиляции салона, см.

«Отопление (кондиционирование) и вентиляция салона», с. 23.

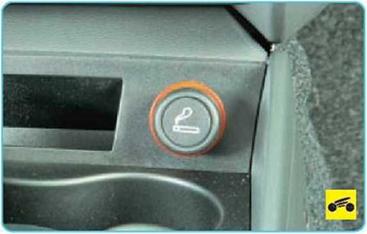

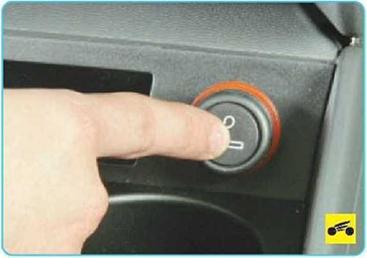

Для пользования прикуривате­лем нажмите на кнопку его подвиж­ной части (ключ в замке зажигания в положении «MAR»).

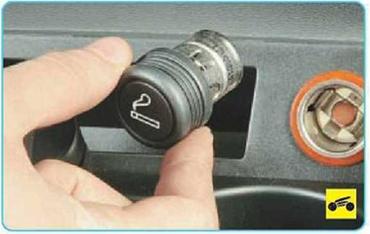

После нагрева спирали в течение 10-20 с подвижная часть авто­матически со щелчком вернется в исходное положение и прикури­ватель можно извлечь для исполь­зования.

ПРЕДУПРЕЖДЕНИЯ

Прикуриватель можно включать повтор­но не ранее чем через 20 с.

Не удерживайте прикуриватель прину­дительно в нажатом положении.

Не используйте патрон прикуривателя для подключения мощных электричес­ких приборов (электрокофеварка или другой прибор) - это может привести к повреждению электрооборудования автомобиля.

Если кнопка прикуривателя не возвра­щается в исходное положение через 30 с после включения, извлеките прику­риватель из патрона, чтобы не допус­тить перегорания спирали.













24        - рычаг стояночного тормоза.

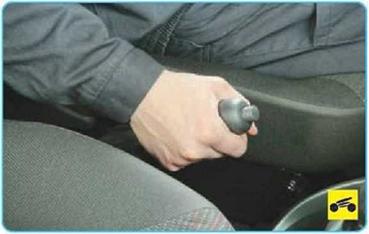

Для того чтобы затормозить автомо­биль стояночным тормозом, подни­мите рычаг до упора вверх - в комби­нации приборов загорится красным светом контрольная лампа.

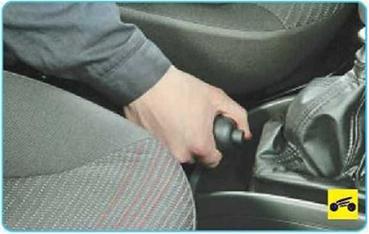

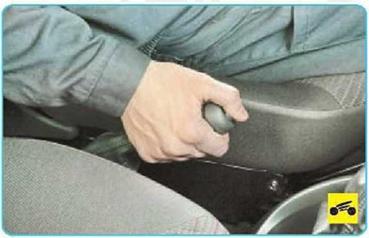

Для того чтобы растормозить ав­томобиль, потяните рычаг немного вверх, нажмите на кнопку в торце рукоятки рычага...





...и опустите рычаг до упора вниз - контрольная лампа должна погаснуть.

25        - передняя пепельница (см. «Пепельницы», с. 34).

26        - педаль акселератора.

27        - педаль тормоза.

28        - педаль сцепления.





29        - рычаг блокировки поло­жения рулевой колонки (см. «Ре-гулировка положения рулевого ко­леса», с. 31).

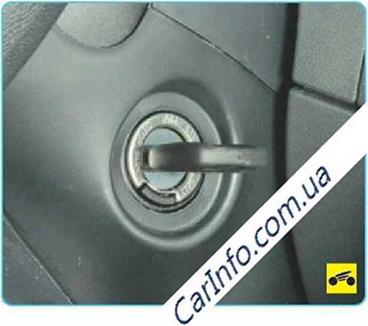

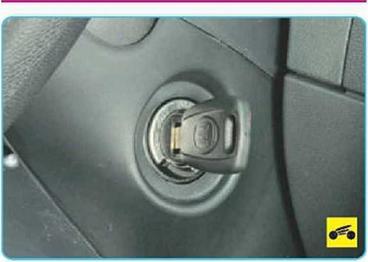

30          - выключатель (замок) за­жигания, объединенный с противо­угонным устройством, расположен с правой стороны рулевой колонки. Ключ в замке может занимать одно из четырех положений:





-         STOP - зажигание выключено, при вынутом ключе включено про­тивоугонное устройство. Некото­рые потребители электроэнергии (например, магнитола, централь­ный замок и т.п.) могут работать.

Для гарантированного блокиро­вания вала рулевого управления поверните рулевое колесо вправо или влево до щелчка.

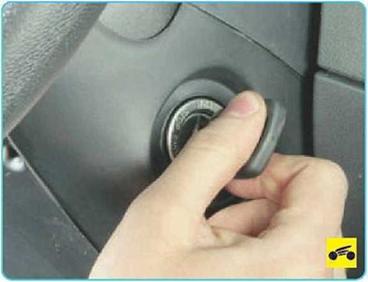

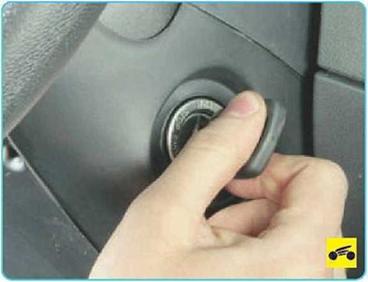

Для выключения противоугон­ного устройства вставьте ключ в выключатель зажигания и, слег­ка поворачивая рулевое колесо вправо-влево, поверните ключ в положение «MAR»;









-          MAR - зажигание включено, ключ не вынимается, рулевое уп­равление разблокировано. Вклю­чены зажигание, приборы и все электрические цепи;





-          AVV - включены зажигание и стартер, ключ не вынимается, рулевое управление разблокиро­вано. Это положение ключа не­фиксированное, при отпускании ключ под действием усилия пру­жины возвращается в положение «MAR»;

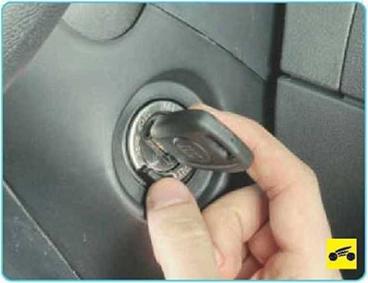

-          PARK - зажигание выключено, при вынутом ключе рулевое управ­ление заблокировано. Включены цепи питания наружного освеще­ния. чтобы установить выключатель (замок) зажигания в положение «PARK», в положении ключа «MAR» нажмите на кнопку в нижней части замка...

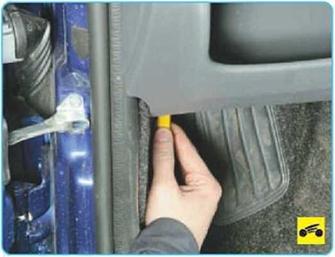

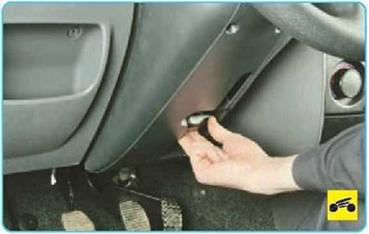

31        - рукоятка привода замка капота (см. «Капот», с. 34).





32        - крышка монтажного бло­ка предохранителей и реле

(см. «Монтажные блоки», с. 247). В крышке выполнена ниша для мелких предметов.
