Datsun on-Do. СТРЕЛОЧНЫЕ УКАЗАТЕЛИ И ПРИБОРЫ

ПРИМЕЧАНИЕ

Соответствующая информация приведена в разделе

«Стрелочные указатели и приборы» в главе «0. Основные иллюстрации» и разделе «Панель управления» в главе «0. Основные иллюстрации». Дополнительные сведения о сигнализаторах и индикаторах, звуковых предупреждающих сигналах приведена в разделе «Сигнализаторы и индикаторы, звуковые предупреждающие сигналы» в главе «2 Приборная панель и органы управления».

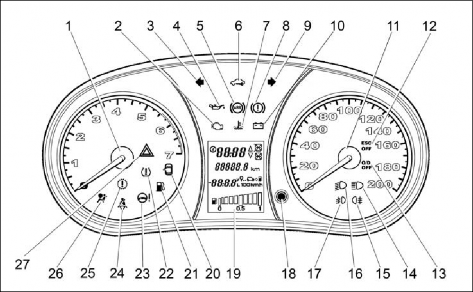

Datsun on-Do. Приборная панель

1 Тахометр

2 Сигнализатор неисправности двигателя

3 Индикатор указателей левого поворота

4 Контрольная лампа давления моторного масла

7 Индикатор низкой температуры охлаждающей жидкости двигателя

8 Индикатор неисправности тормозной системы

9 Индикатор указателей правого поворота

5 Индикатор антиблокировочной системы (для некоторых вариантов исполнения автомобиля)

6 Индикатор сигнала иммобилайзера

Индикатор разряда аккумуляторной батареи

11 Спидометр

12 Индикатор ESC (для некоторых вариантов исполнения автомобиля)

13 Индикатор O/D OFF (для некоторых вариантов исполнения автомобиля)

14 Индикатор дальнего света фар

15 Индикатор заднего противотуманного фонаря

16 Индикатор ближнего света фар

17 Индикатор включения противотуманных фар (для некоторых вариантов исполнения автомобиля)

18 Кнопка сброса показаний счетчика пробега за поездку и настройки часов

19 Жидкокристаллический дисплей

20 Индикатор незакрытой двери

21 Сигнализатор низкого остатка топлива

22 Сигнализатор падения давления воздуха в шине (для некоторых вариантов исполнения автомобиля)

23 Сигнализатор электрического усилителя рулевого управления

24 Напоминание о непристегнутом ремне безопасности (для некоторых вариантов исполнения автомобиля)

25 Индикатор неисправности коробки передач (для некоторых вариантов исполнения автомобиля)

26 Индикатор подушки безопасности (для некоторых вариантов исполнения автомобиля)

27 Индикатор аварийной световой сигнализации

1. ТАХОМЕТР

Тахометр показывает частоту вращения коленчатого вала двигателя (x1000 об/мин). Не допускайте нахождения стрелки тахометра в красной зоне.

Красная зона указывает на высокую частоту вращения коленчатого вала двигателя. Во избежание повреждения двигателя частота вращения коленчатого вала ограничена электронной системой управления двигателем. Если частота

вращения коленчатого вала двигателя превышает приблизительно 6200 об/мин, подача топлива будет ограничена. После того как частота вращения коленчатого вала двигателя упадет, подача топлива будет продолжена.

Градуировка шкалы зависит от варианта исполнения автомобиля. При запуске двигателя и во время движения автомобиля не допускайте, чтобы частота вращения коленчатого вала двигателя опускалась ниже 800 об/мин.

ВНИМАНИЕ

Если стрелка тахометра приближается к красной зоне шкалы, включите более высокую передачу. Работа двигателя, когда стрелка тахометра находится в красной зоне, может привести к повреждению двигателя. Возможные рывки двигателя и автомобиля в данном случае не являются признаком неисправности.

Не допускайте, чтобы двигатель работал с частотой вращения коленчатого вала ниже 800 и выше 6200 об/мин.

2. — 10. СВЕТОВЫЕ СИГНАЛИЗАТОРЫ И ИНДИКАТОРЫ, ЗВУКОВЫЕ ПРЕДУПРЕЖДАЮЩИЕ СИГНАЛЫ

Для получения дополнительной информации см. (с. 2-4)

1. СПИДОМЕТР

   Спидометр указывает скорость движения автомобиля в км/ч. Градуировка шкалы зависит от варианта исполнения автомобиля.

2. — 17. СВЕТОВЫЕ СИГНАЛИЗАТОРЫ И ИНДИКАТОРЫ, ЗВУКОВЫЕ ПРЕДУПРЕЖДАЮЩИЕ СИГНАЛЫ

Для получения дополнительной информации см. (с. 2-4)

18. КНОПКА СБРОСА ПОКАЗАНИЙ СЧЕТЧИКА ПРОБЕГА ЗА ПОЕЗДКУ И НАСТРОЙКИ ЧАСОВ (для некоторых вариантов исполнения автомобиля)

Кнопка сброса показаний счетчика пробега за поездку, кноп-

ка сброса показаний счетчика суточного пробега и кнопка настройки часов. Сброс показаний счетчиков пробега за поездку осуществляется однократным кратковременным нажатием кнопки. Для сброса показаний счетчика суточного пробега необходимо в режиме суточных показаний дисплея нажать кнопку и держать ее нажатой более 2 секунд.

Для входа в режим настройки часов необходимо нажать и держать нажатой кнопку сброса на приборной панели в течение двух секунд при включенном режиме отображения общего пробега автомобиля. Настройка часов осуществляется кнопкой &#x25b2 (разряд минут) и T (разряд часов) на правом выключателе под рулевым колесом. Для выхода из режима настройки нажмите кнопку на передней поверхности приборной панели или не нажимайте никаких кнопок на выключателе под рулевым колесом более 5 секунд.

ПРИМЕЧАНИЕ

Не вращайте кнопку!

1. УКАЗАТЕЛЬ УРОВНЯ ТОПЛИВА

   Указатель уровня топлива, показанный на информационном дисплее автомобиля, соответствует положению ON выключателя зажигания (см. с. 2-8).

   ПРИМЕЧАНИЕ

   При низком уровне топлива в баке на приборной панели появится соответствующее предупреждение. Необходимо при первой возможности заправить автомобиль топливом. Положение стрелки указателя уровня топлива на метке «Пустой бак» соответствует резервному запасу топлива в баке.

   ВНИМАНИЕ

   Заправьте бак топливом прежде, чем оно будет полностью выработано.

2. — 27. СВЕТОВЫЕ СИГНАЛИЗАТОРЫ И ИНДИКАТОРЫ, ЗВУКОВЫЕ ПРЕДУПРЕЖДАЮЩИЕ СИГНАЛЫ

Для получения дополнительной информации см. (с. 2-4)*
