Datsun on-Do, me-Do. КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ И ДАТЧИКИ
Все контрольно-измерительные приборы автомобиля:
спидометр, одометр, тахометр, указатель уровня топлива, а также дисплей
маршрутного компьютера установлены на щитке приборов. Там же расположены
контрольные лампы.
Тахометр и спидометр электронно-механические, а одометр полностью
электронный. Информация о скорости движения и пройденном пути
считывается с датчика скорости автомобиля. Показания одометра (суммарный
и суточный пробег), указателя уровня топлива выводятся на
жидкокристаллический дисплей маршрутного компьютера. Кнопки управления
маршрутным компьютером выполнены на рычаге правого подрулевого
переключателя.
Контрольные лампы информируют водителя о включении или о неисправности
различных систем автомобиля. Они выполнены на светодиодах и припаяны к
электрической плате щитка приборов.
Датчик недостаточного уровня тормозной жидкости установлен в крышке
бачка главного тормозного цилиндра. При падении уровня
жидкости ниже допустимого поплавок датчика,
опустившись, замыкает контакты, в результате чего загорается контрольная
лампа.
Датчик аварийного давления масла установлен в головке блока цилиндров.
Контакты исправного датчика должны замыкаться, когда давление в системе
смазки двигатёля опустится ниже 0,06 МПа (0,6 кгс/см2).
Датчик указателя уровня топлива (и резерва топлива) установлен в
топливном модуле.
Также автомобиль может быть укомплектован датчиками износа накладок
передних тормозных колодок. Сигнал с датчика выводится на щиток
приборов.
Datsun on-Do, me-Do. ЩИТОК ПРИБОРОВ - СНЯТИЕ И УСТАНОВКА
Снятие
1. Подготавливаем автомобиль к выполнению работы и отсоединяем клемму
провода от отрицательного вывода аккумуляторной батареи (см. «Подготовка
автомобиля к техническому обслуживанию и ремонту»).
2. Освободив рычаг регулировки положения рулевой
колонки, смешаем максимально вниз рулевое колесо
3. Снимаем накладку панели приборов (см. «Блок предохранителей и реле»).

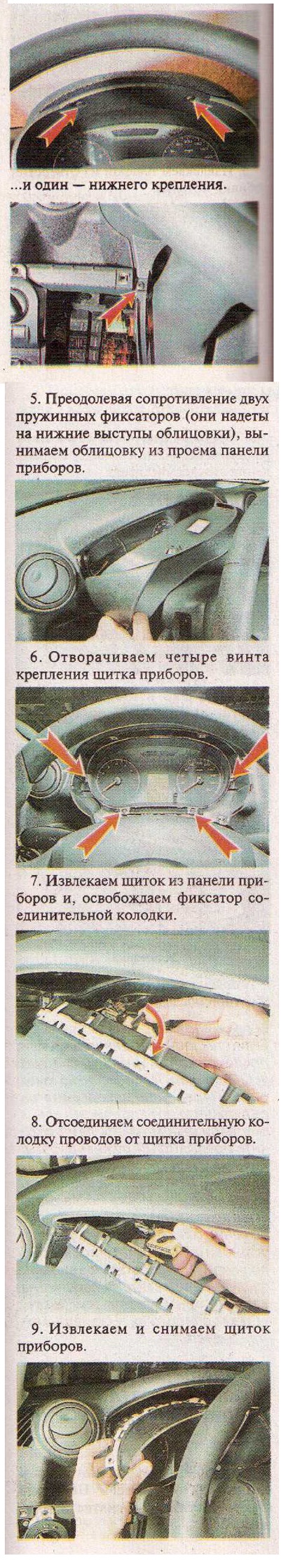

4. Короткой крестовой отверткой отворачиваем два винта верхнего
крепления облицовки щитка приборов...
Установка
Устанавливаем щиток приборов в обратной
последовательности.
