Datsun on-Do, me-Do. ОСВЕЩЕНИЕ, СВЕТОВАЯ И ЗВУКОВАЯ СИГНАЛИЗАЦИЯ
На автомобиль установлены две блок-фары головного
света с галогенными лампами дальнего и ближнего света. Для регулировки
направления пучка ближнего света на каждой блок-фаре имеются два
регулировочных винта. Они позволяют изменять направление светового пучка
в горизонтальной и вертикальной плоскостях. Фары укомплектованы
гидрокорректором, позволяющим изменять направление светового пуч-ка в вертикальной плоскости из салона в соответствии с загрузкой
автомобиля.

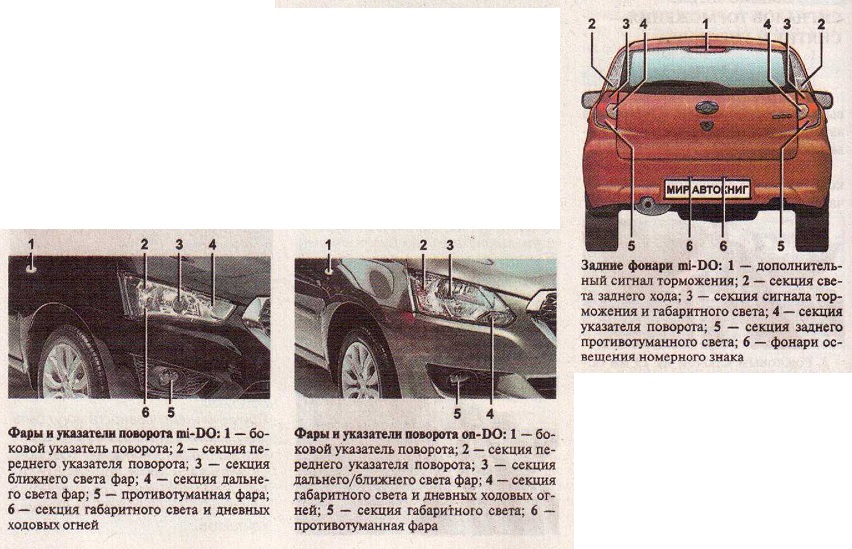

В наружные стороны блок-фар встроены передние указатели поворота с
лампами оранжевого света. Сигналы поворота дублируются боковыми
указателями поворота (повторителями), установленными на передних
крыльях.
Часть автомобилей комплектуется противотуманными фарами, кото-рые
крепятся в отверстиях переднего бампера.
На автомобиль установлены комбинированные задние фонари. Каждый фонарь
состоит из четырех секций: указателя поворота, сигнала торможения, света
заднего хода и заднего противотуманного/габаритного света.

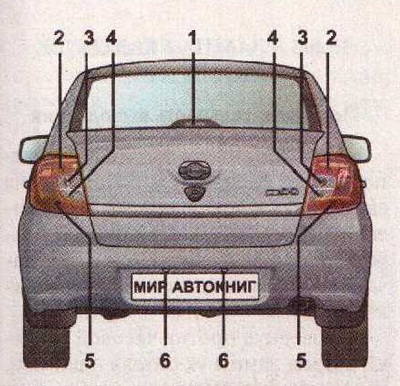

Задние фонари on-DO: 1 — дополнительный сигнал торможения; 2 — секция сигнала торможения и габаритного света; 3 — секция указателя поворота; 4 — секция света заднего хода; 5 — секция заднего противотуманного света; 6 — фонари освещения номерного знака
В передней части потолка установлен плафон
освещения салона. Он включается автоматически при открывании
водительской двери или принудительно с помощью выключателя на плафоне.
На часть автомобилей может быть установлен блок освещения салона. Кроме
плафона в него встроены два фонаря индивидуальной подсветки для водителя
и пассажира на переднем сиденье.
Задний номерной знак освещают два фонаря.
Дополнительный фонарь сигнала торможения со светодиодами вместо ламп
установлен за задним стеклом.
На автомобиле установлен один звуковой сигнал вибрационного типа.
Datsun on-Do, me-Do. БЛОК УПРАВЛЕНИЯ ОСВЕЩЕНИЕМ
- СНЯТИЕ И УСТАНОВКА
Снятие
1. Подготавливаем автомобиль к выполнению работы и отсоединяем клемму
провода от отрицательного вывода аккумуляторной батареи (см. «Подготовка
автомобиля в техническому обслуживанию и ремонту»).
2. Снимаем накладку панели приборов (см. «Блок предохранителей и реле»).
3. Крестовой отверткой отворачиваем винт крепления блока управления
освещением.
4. Извлекаем блок из отверстия панели приборов, сжимаем два фиксатора колодки жгута проводов, и отсоединяем ее от блока.
Установка
Устанавливаем блок управления освещением в обратной последовательности.
