Подрулевые переключатели следует снимать по отдельности в случае их проверки и замены. Перед разборкой рулевой колонки и других подобных работ подрулевые переключатели целесообразно снять вместе с соединителем (см. «Рулевая колонка -снятие и установка»).

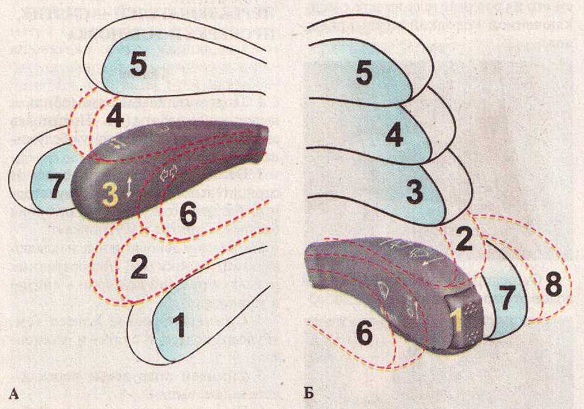

Положение рычагов подрулевых переключателей: А — левый подрулевой переключатель (переключатель света фар и указателей поворота); Б — правый подрулевой переключатель (переключатель стеклоочистителей и омывателей)

Примечание. Пунктиром показаны положения, в которых рычаги переключателей не фиксируются. В рычаг правого переключателя встроены две кнопки управления маршрутным компьютером.

Замыкание контактов при различных положениях рычагов подрулевых переключателей

Таблица 13.7.1

Положение рычага переключателя	Левый переключатель		Правый переключатель
Положение рычага переключателя	Выводы замкнутых контактов*	Включаемое электрооборудование	Выводы замкнутых контактов*	Включаемое электрооборудование
1	49a-49aL	Указатель левого поворота	53е—53	Очиститель ветрового стекла выключен
2**	49a-49aL	Указатель левого поворота	53е—53 53а—j	Кратковременная работа очистителя ветрового стекла
3	—	Указатели поворота выключены	53е—53 53а—j	Прерывистая работа очистителя ветрового стекла
3	56—56b	Ближний свет фар	53е—53 53а—j	Прерывистая работа очистителя ветрового стекла
4**	49a-49aR	Указатель правого поворота	53а—53	1 -я скорость очистителя ветрового стекла
5	49a-49aR	Указатель правого поворота	53а-53Ь	2-я скорость очистителя ветрового стекла
6**	30-56a	Сигнализация дальним светом фар	53ah-W	Омыватель ветрового стекла.
6**	56—56b	Ближний свет фар	53ah-W	Омыватель ветрового стекла.
1	56-56a	Дальний свет фар	53ah-53H	Резерв
8**	—	—	53ah-53H	Резерв
8**	—	—	53ah—WH	Резерв

[1] Обозначения выводов нанесены на корпус переключателя.

[1] Нефиксированное положение.

Для выполнения работы потребуется мультиметр.

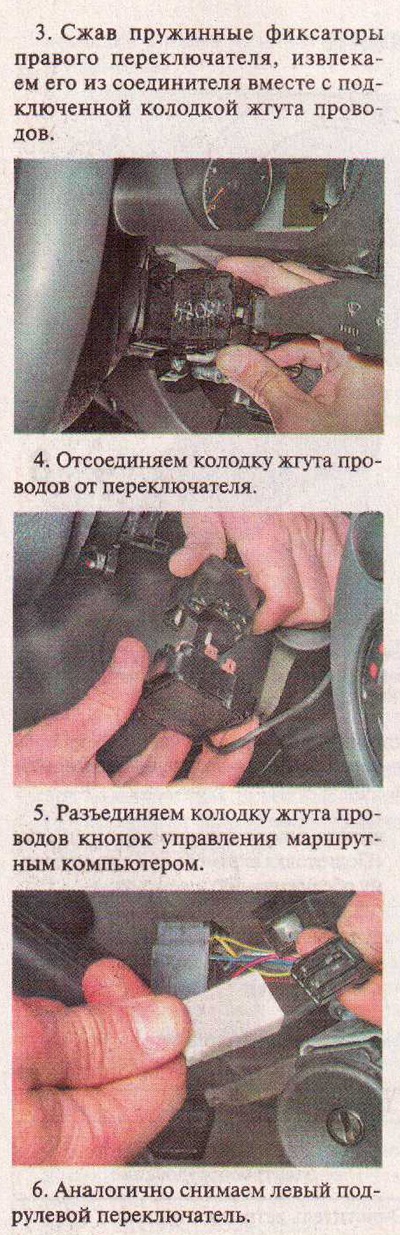

Снятие подрулевых переключателей

1. Подготавливаем автомобиль к выполнению работы и отсоединяем клемму провода от отрицательного
вывода аккумуляторной батареи (см. «Подготовка автомобиля в техническому обслуживанию и ремонту»).

2. Снимаем декоративные накладки рулевой колонки (см. «Декоративные накладки рулевой колонки — снятие и установка»).

Проверка

Мультиметром в режиме омметра проверяем замыкание контактов в переключателях при различных положениях рычага переключателя.

Замечание

Порядок замыкания контактов при различных положениях рычагов переключателей представлен в таблице 13.7.1.

Установка подрулевых переключателей

Устанавливаем переключатели в обратной последовательности.
