Основные данные для контроля, регулировки и обслуживания
Таблица 9.1.1
Полный ход педали
сцепления, не более, мм
146
Допустимое
перемещение нижнего поводка троса относительно рычага вилки
выключения сцепления, мм
26,3-27,7
Допустимое биение
накладок ведомого диска, не более, мм
0,5
Минимальное
расстояние между рабочей поверхностью накладок ведомого диска и
заклепками их крепления, мм
0,2
Моменты затяжки резьбовых соединений
Таблица 9.1.2
Наименование узлов
и деталей
Резьба
Момент затяжки,
Н*М (КГС'М)
Болты крепления
корзины сцепления к маховику
М8
19,1-30,9
(2,0-3,2)
Гайки крепления
троса сцепления к кронштейну
М12
14,7-19,6(1,5-2,0)
Болты крепления
картера сцепления к блоку цилиндров двигателя
М12х1,25
54,2-87,6(5,5-8,9)
Гайка крепления
картера сцепления к блоку цилиндров двигателя
Ml
2x1,25
54,2-87,6
(5,5-8,9)
Гайки крепления
коробки передач к картеру сцепления
М8
15,7-25,5(1,6-2,6)
Болты крепления
втулки выжимного подшипника
Мб
3,8-6,2 (0,4-0,6)
Болты крепления
нижней крышки к картеру сцепления
Мб
3,8-6,2 (0,4-0,6)
ОПИСАНИЕ КОНСТРУКЦИИ
На автомобиле установлено одно-дисковое сцепление сухого типа с
центральной нажимной пружиной. Привод выключения сцепления — тросовый,
беззазорный, с механизмом автоматической регулировки длины троса.
Сцепление состоит из корзины (нажимного диска в сборе) и ведомого диска.
Корзина представляет собой стальной кожух, в который установлены
нажимная пружина и нажимной диск. Нажимной диск закреплен в кожухе на
трех парах упругих пластин. Со стороны кожуха диск поджимается нажимной
пружиной диафрагменного типа. Корзина сцепления прикреплена шестью
болтами к маховику и закрыта алюминиевым картером. Между нажимным диском
и маховиком установлен ведомый диск.
К двум сторонам ведомого диска приклепаны фрикционные накладки. Для
гашения крутильных колебаний в момент включения сцепления в ведомый диск
встроен демпфер с шестью цилиндрическими пружинами. Ступица ведомого
диска входит в шлицевое зацепление с первичным валом коробки передач.
Педаль сцепления подвешена на оси и крепится к кузову через кронштейн.
На кронштейне установлен датчик педали сцепления. Сигнал
с датчика поступает в ЭБУ системы управления двигателем. Верхняя часть
педали сцепления выполнена как двуплечий рычаг. На конце рычага выполнен
палец, к которому присоединен трос привода выключения сцепления.
Соединение выполнено через специальный храповый механизм, регулирующий
длину троса (см. ниже). Поэтому в процессе экс-плуатации автомобиля не
требуется регулярно проверять и регулировать рабочий ход педали
сцепления. Этот механизм также обеспечивает отсутствие зазора в приводе
выключения сцепления

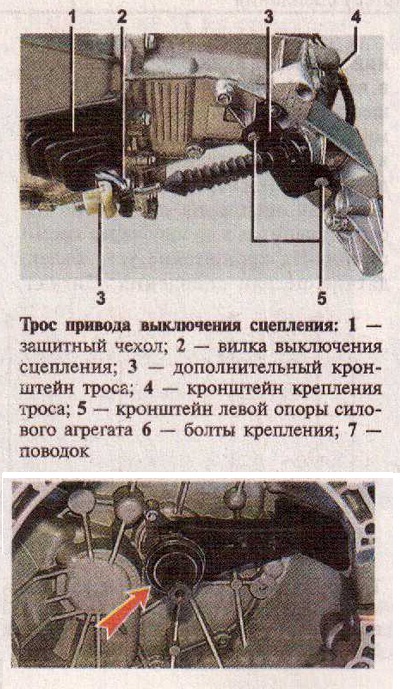

Трос проложен в металлической оболочке с полиэтиленовым покры тием.
Верхний торец оболочки имеет кронштейн, которым крепится к педальному
узлу. Вертикальная поверхность кронштейна одновременно служит
ограничителем хода педали сцепления. На нее установлена резиновая
пластина. Нижней торец оболочки троса закреплен в кронштейне на левой
опоре силового агрегата. Нижний конец троса закрыт резиновым
гофрированным чехлом. Трос соединен с вилкой выключения сцепления через
пластмассовый поводок, навинченный на резьбовой наконечник троса.
Вилка выключения сцепления опирается на опору с шаровым наконечником.
При повороте вилки усилие передается на лепестки нажимной пружины через
радиально-упорный шариковый подшипник (выжимной подшипник). Подшипник
надет на
муфту выключения сцепления, через которую он контактирует с вилкой
привода выключения сцепления.

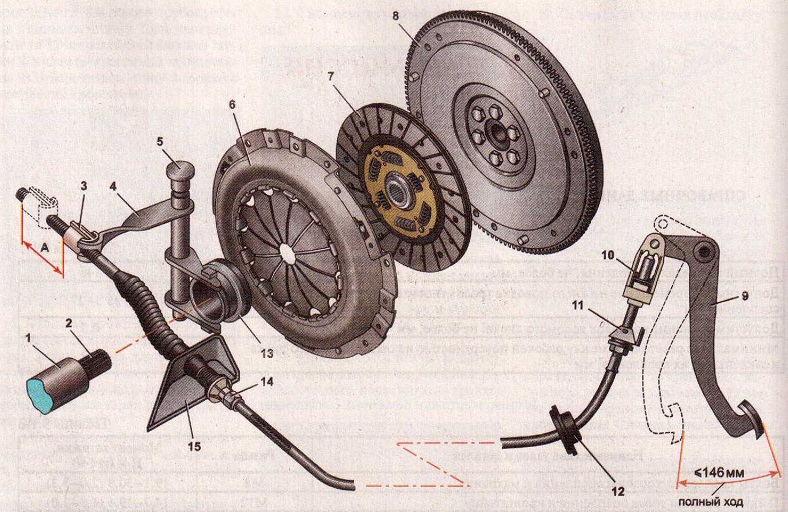

Сцепление: 1 — поводок троса; 2 — чехол вилки; 3 —
вилка выключения сцепления; 4 — ведомый диск; 5 — нажимной диск в сборе
(корзина); 6 — выжимной подшипник; 7 — механизм автоматической
регулировки длины троса; 8 — педаль сцепления; 9 — кронштейн троса; 10 —
уплотнитель; 11 — трос; 12 — кронштейн, установленный на картере коробки
передач; 13 — нижний наконечник оболочки троса; 14 — кронштейн,
установленный на левую опору силового агрегата; 15 — опора вилки; А —
расстояние смещения поводка, проверяемое при установке троса (=27 мм)
Благодаря отсутствию зазора в приводе выключения
сцепления обеспечивается постоянное прижатие муфты к лепесткам нажимной
пружины, при этом выжимной подшипник непрерывно работает. В подшипник
заложена смазка на весь срок его службы. Муфта выключения сцепления
перемещается по направляющей втулке, надетой на первичный вал коробки
передач и прикрепленной к картеру сцепления тремя болтами.
В процессе эксплуатации накладки ведомого диска изнашиваются. Для
компенсации этого износа в привод выключения сцепления встроен механизм
автоматической регулировки длины троса. По мере износа накладок рычаг
вилки выключения сцепления, поворачиваясь, натягивает трос. При этом
сжимается пружина, расположенная во втулке механизма регулировки и
поджимающая фиксаторы зубчатого наконечника троса. Фиксаторы освобождают
наконечник, в результате чего он свободно вытягивается из поводка троса,
компенсируя износ накладок дис-
ка. При нажатии педали сцепления верхний поводок
смещается вверх. При этом фиксаторы обжимают зубчатый наконечник троса,
не давая ему выдвигаться из корпуса механизма регулировки.

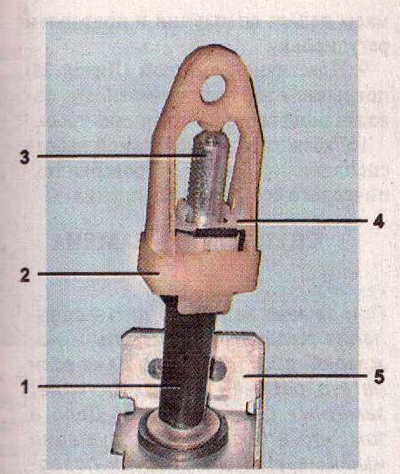

Механизм регулировки длины троса:
1 — втулка; 2 — поводок; 3 — зубчатый (верхний) наконечник троса; 4 —
фиксаторы наконечника троса; 5 — кронштейн (с ограничителем хода педали
сцепления)
ПРОВЕРКА ТЕХНИЧЕСКОГО СОСТОЯНИЯ СЦЕПЛЕНИЯ
Сцепление во включенном состоянии (при отпущенной педали) не должно «пробуксовывать»
и без потерь передавать крутящий момент от двигателя к трансмиссии, а
при нажатой педали сцепления полностью отключать трансмиссию от
двигателя. Включение сцепления должно быть плавным — без рывков.
Для выполнения работы потребуется
линейка или рулетка.
Последовательность выполнения
1. Проверяем рабочий ход педали сцепления и при необходимости регулируем
его (см. ниже, «Привод выключения сцепления — регулировка»).
2. При неработающем двигателе нажимаем педаль сцепления несколько раз.
Убеждаемся в отсутствии заеданий в механизме привода выключения
сцепления, отсутствии скрипов, стуков и других посторонних шумов.
3. Линейкой или рулеткой измеряем расстояние от пола до на-ружной
поверхности педали сцепления.
4. Нажимаем педаль до упора в пол и повторяем измерения.
Рекомендация
Если полный ход педали превышает 146 мм, отрегулируйте привод выключения
сцепления (см. ниже «Привод выключения сцепления -регулировка»).
5. Запускаем двигатель. Если из картера сцепления слышен воющий звук,
скорее всего, изношен выжимной подшипник сцепления. Отсоединив трос от
вилки привода выключения сцепления (см. ниже, «Трос сцепления — замена»)
и немного повернув вилку по часовой стрелке, отводим выжимной подшипник
от диафрагменной пружины. Если выжимной подшипник неисправен, звук
исчезнет.
6. При работающем двигателе нажимаем педаль сцепления до упора и
включаем передачу. Включение должно быть легким, без треска и хруста.
Если при включении передач слышен треск, а выключение затруднено,
сцепление выключается не полностью.
7. При работающем двигателе и включенной первой передаче, постепенно
отпуская педаль сцепления, проверяем плавность включения сцепления,
отсутствие в момент трогания рывков или посторонних звуков.
8. В движении на третьей или четвертой передачах резко нажимаем на
педаль «газа». Если обороты коленчатого вала возрастают быстро, а
автомобиль ускоряется вяло, то сцепление «пробуксовывает». Также об этом
свидетельствует появление в салоне запаха гари, издаваемого сильно на-гретыми
фрикционными накладками ведомого диска.
Если вышеперечисленные признаки неисправностей в процессе диагностики
сцепления не выявлены — сцепление находится в технически исправном
состоянии.
