Datsun on-Do, me-Do. ДВИГАТЕЛЬ ВАЗ-11183, 11186

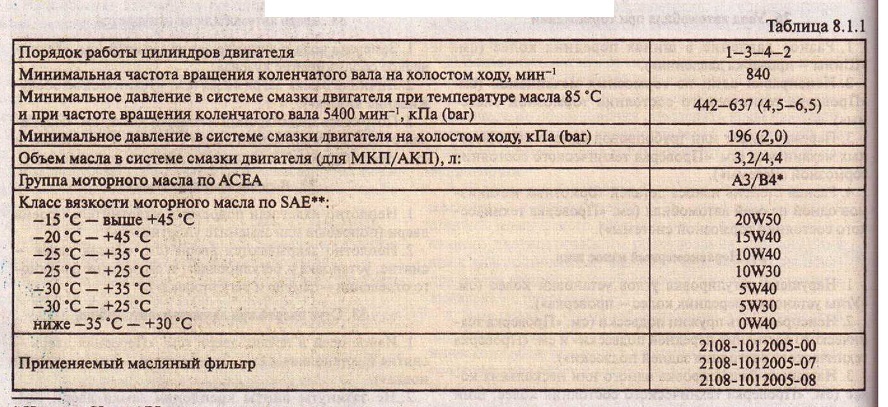

Основные данные для контроля и ремонта двигателя

* Не ниже SL по API.
* Вязкость масла выбирается в зависимости от сезонных колебаний температуры окружающей среды. Изготовитель рекомендует оригинальное моторное масло Genuine Datsun 5W30.

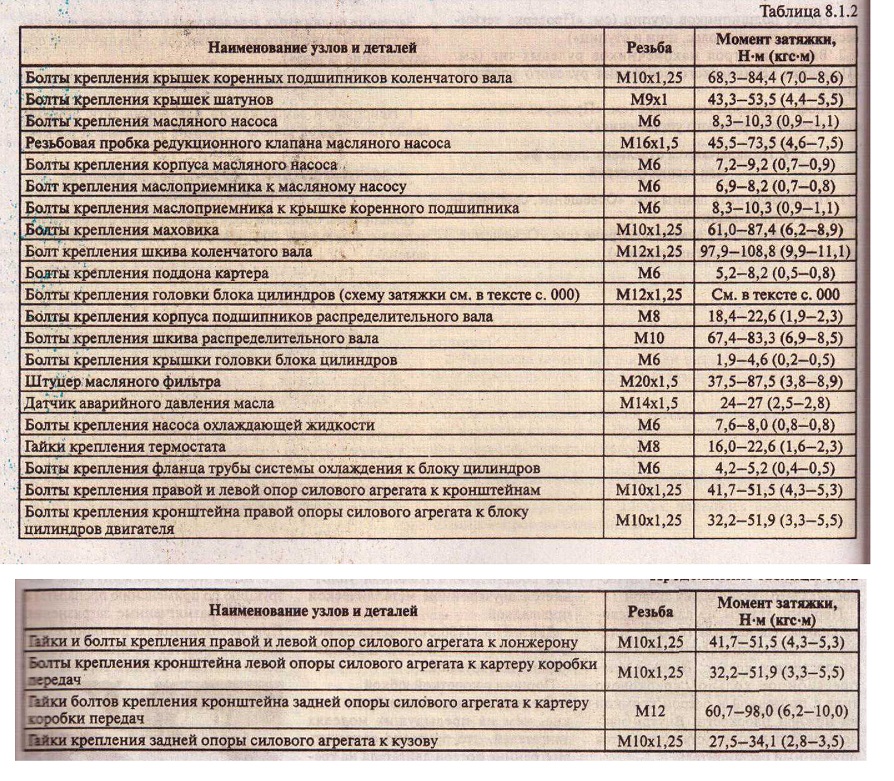

Моменты затяжки резьбовых соединений двигателя

ОПИСАНИЕ КОНСТРУКЦИИ

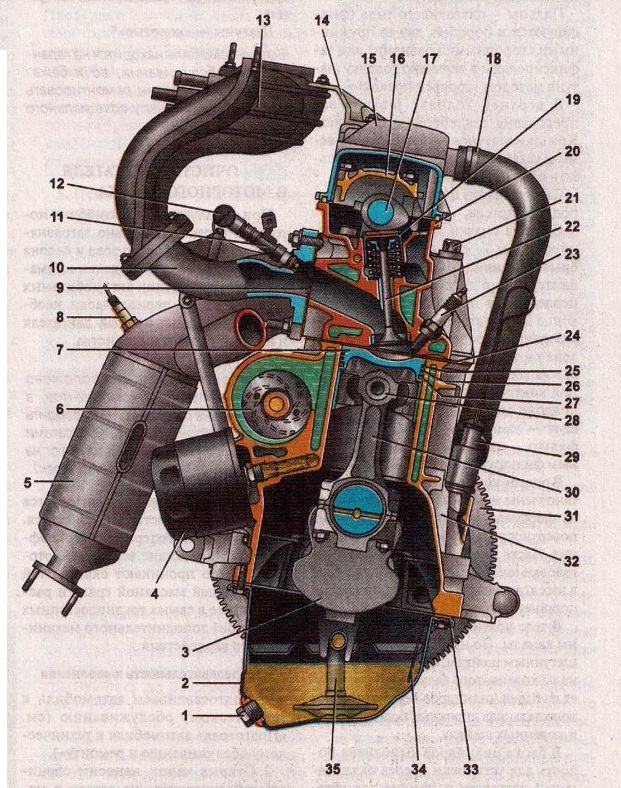

Поперечный разрез двигателя: 1 — пробка сливного отверстия поддона картера; 2 — поддон картера двигателя 3 — коленчатый вал; 4 — масляный фильтр; 5 — каталитический коллектор; б — насос охлаждающей жидкости; 7 — поршень; 8 — датчик концентрации кислорода; 9 — прокладка впускного трубопровода и выпускного коллектора; 10 — впускной трубопровод; 11 — форсунка; 12 — диагностический штуцер топливной рампы; 13 — ресивер; 14 — кронштейн крепления наконечника оболочки троса; 15 — крышка головки блока цилиндров; 16 — корпус подшипников распределительных валов; 17 — распределительный вал; 18 — шланг системы вентиляции картера; 19 — толкатель клапана; 20 — головка блока цилиндров; 21 — болт крепления головки к блоку цилиндров; 22 — клапан; 23 — свеча; 24 — прокладка головки блока цилиндров; 25 — верхнее компрессионное кольцо; 26 — нижнее компрессионное кольцо; 27 — маслосъемное кольцо; 28 — поршневой палец; 29 — штуцер для установки указателя уровня масла; 30 — шатун; 31 — маховик; 32 — блок цилиндров; 33 — прокладка поддона картера; 34 — указатель уровня масла; 35 — маслозаборник

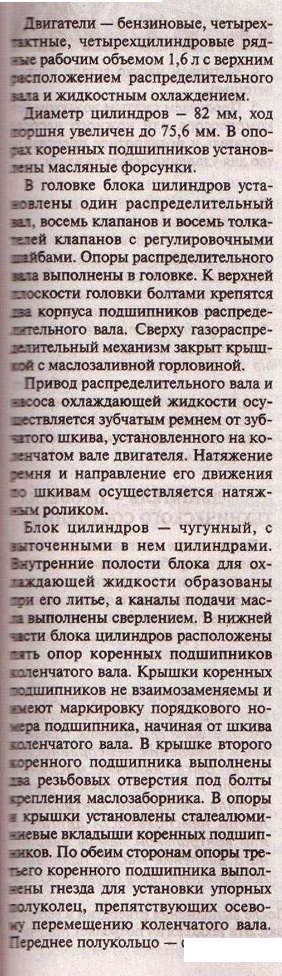

сталеалюмининевое, заднее — металлокерамическое, желтого цвета с обеих сторон.

Поршни отлиты из алюминиевого сплава. На каждом поршне установлено два компрессионных и одно маслосъемное кольцо. Нижнее компрессионное кольцо скребкового типа с проточкой и острой кромкой на нижней плоскости. Внутрь маслосъемного кольца устанавливается пружинный расширитель.

Пальцы - плавающего типа (фиксируются в поршнях двумя пружинными стопорными кольцами) или зафиксированы в верхнюю головку шатуна методом «горячей посадки».

В верхней головке шатуна запрессована сталебронзовая втулка. Крышки шатунов не взаимозаменяемы и устанавливаются на шатун только в одном положении.

Снизу к блоку цилиндров крепится поддон картера.

Система смазки двигателей комбинированная — под давлением и разбрызгиванием. Масляный насос — шестеренного типа с внутренним зацеплением и приводом от переднего конца коленчатого вала. Через масло-заборник, насос забирает масло из поддона картера и под давлением нагнетает в каналы системы смазки двигателя. Для контроля за количеством масла в поддоне установлен измерительный щуп — указатель уровня. Масляный фильтр — полнопоточный, с бумажным фильтрующим элементом.

В опорах коренных подшипников установлены масляные форсунки. Масло из форсунок подается на внутренние поверхности поршней для их охлаждения. Часть масла попадает на верхние головки шатунов и через выполненные в них конические отверстия стекает на поршневые пальцы, смазывая их.

В теле коленчатого вала просверлены каналы. По ним масло поступает к шатунным шейкам, смазывая их. В каналы коленчатого вала масло поступает из блока цилиндров через отверстия во вкладышах коренных подшипников и коренных шейках.

В блоке цилиндров выполнена полость для установки насоса охлаждающей жидкости и прилив для установки масляного фильтра.

Генератор приводится в действие поликлиновым ремнем от шкива коленчатого вала двигателя.

Ресивер впускного трубопровода выполнен из пластмассы. Выпускной коллектор - стальной, совмещен с каталитическим нейтрализатором.

Его соединение с головкой уплотняется двухслойной металлической прокладкой.

Двигатель 11186 отличается от модели 11183 облегченной шатунно-поршневой группой.

Поршни с короткой юбкой.

Все поршневые кольца более тонкие, чем на предыдущих моделях двигателей, что призвано сократить внутренние потери двигателя на трение.

Шатуны — «колотые»*.

Если автомобиль находится на гарантийном обслуживании, во избежание потери гарантии ремонтировать автомобиль следует у официального дилера DAT5UN.
