Datsun on-Do, me-Do. ОБЩИЕ СВЕДЕНИЯ

В книге рассмотрено устройство, техническое обслуживание и ремонт автомобилей Datsun*, созданных на платформе переднеприводных автомобилей Волжского автомобильного завода Lada Granta и Lada Kalina 2. Автомобили выпускаются с 2014 года с двумя типами кузовов. Автомобиль Datsun с кузовом седан получил название on-DO, а с кузовом хетчбэк — mi-DO.

Силовой агрегат расположен спереди, поперечно. Автомобиль комплектуется двумя моделями 8-кла-панных двигателей рабочим объемом 1,6 л, производства АвтоВАЗа. На Datsun on-DO в комплектации Access устанавливают двигатель мощностью 82 л. с. На других комплектациях Datsun применяется модернизированный двигатель с облегченной шатунно-поршневой группой.
За счет снижения механических потерь этот двигатель развивает мощность 87 л. с.

Система управления всех двигателей с электроприводом дроссельной заслонки и электронной педалью газа. Двигатели соответствует экологическому стандарту Евро 4.

Сцепление — однодисковое, с тросовым приводом.

Коробка передач — механическая, пятиступенчатая, выполнена в одном картере с главной передачей и дифференциалом. Механизм переключения передач с тросовым приводом.

Приводы передних колес с шарнирами равных угловых скоростей.

• Автомобильная марка Datsun принадлежит фирме Nissan.

Передняя подвеска независимая, типа макферсон. Задняя подвеска на двух продольных рычагах, соединенных упругой поперечной балкой, с цилиндрическими пружинами и гиа-равлическими телескопическими амортизаторами.

Рабочая тормозная система автомобиля с двухконтурным диагональным гидравлическим приводом имеет встроенный вакуумный усилитель. Тормозные механизмы передних колес — дисковые, задних — барабанные. Автомобиль оборудован антибло-кировочной системой тормозов (АБС). Стояночный тормоз с тросовым приводом воздействует на колодки тормозных механизмов задних колес.

Рулевое управление имеет травмобезопасную рулевую колонку с регулировкой угла наклона. Рулевой механизм — реечного типа с электроусилителем.

Большая часть устанавливаемых на Datsun узлов и агрегатов унифицирована с автомобилями семейства Lada Kalina 2.

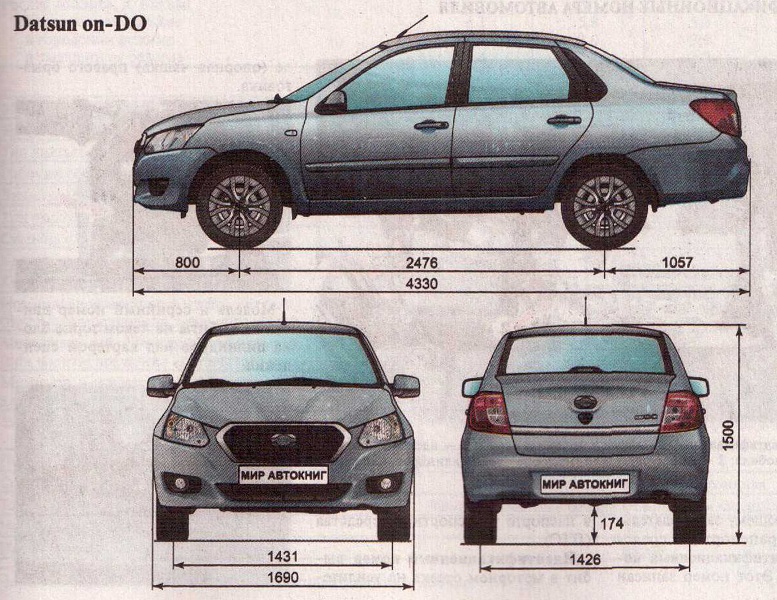

Datsun on-Do, me-Do. ГАБАРИТНЫЕ РАЗМЕРЫ АВТОМОБИЛЕЙ


Datsun on-Do, me-Do. Паспортные данные

Идентификационный номер и другие паспортные данные автомобиля указаны в сводной табличке.

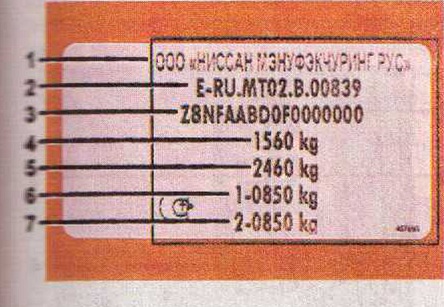

Сводная табличка: 1 — завод-изготовитель; 2 — номер одобрения типа транспортного средства; 3 — идентификационный номер автомобиля (Z8N — код завода изготовителя; BAABD0 — модель автомобиля; F — год выпуска; 0000000 — номер кузова); 4 — максимальная разрешенная масса автомобиля; 5 — максимальная разрешенная масса автомобиля с прицепом; 6 — максимально допустимая нагрузка на переднюю ось; 7 — максимально допустимая нагрузка на заднюю ось

Условные обозначения года выпуска

Таблица 1.1

Примечание. Новый модельный год выпуска автомобилей начинается с 1 октября, на три месяца раньше календарного года
