Описание конструкции

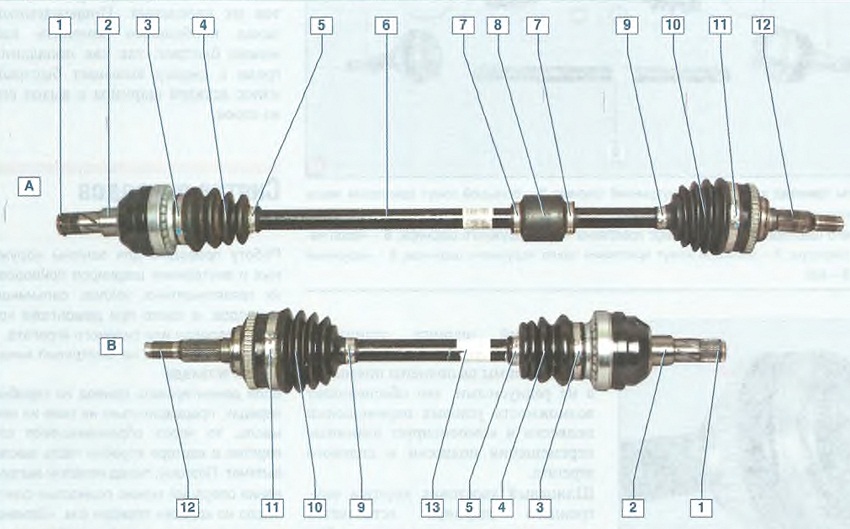

Приводы правого «А» и левого «В» колес: 1 - стопорное кольцо; 2 - корпус внутреннего шарнира: 3 - большой хомут крепления грязезащитного чехла внутреннего шарнира; 4 - грязезащитный чехол внутреннего шарнира; 5 - малый хомут крепления грязезащитного чехла
внутреннего шарнира; 6 - вал привода правого колеса; 7 - хомут крепления демпфера; 8 - демпфер; 9 - малый хомут крепления грязезащитного чехла наружного шарнира: 10 - грязезащитный чехол наружного шарнира: 11 - большой хомут крепления грязезащитного чехла наружного шарнира, 12 — корпус наружного шарнира; 13 — вал привода левого колеса

Приводы колес с шарнирами равных угловых скоростей (ШРУСами)

служат для передачи крутящего момента от главной передачи к ведущим колесам при различных углах поворота колес и ходах подвески. На автомобилях с продольным расположением двигателя длину приводов удается сделать одинаковой.
Это условие обеспечивает равенство сил и моментов, возникающих
на ведущих колёсах. Конструктивно

выполнить это условие на автомобиле с поперечным расположением
силового агрегата сложно, поэтому на таких автомобилях, как правило,

привод правого колеса значительно

длиннее привода левого колеса. Привод колеса состоит из внутреннего и наружного шарниров равных угловых скоростей, соединенных валом. Валы приводов колес изготовлены из стальных кованных прутков

с накатанными на концах шлицами. На валу правого привода в определенном месте установлен резинометаллический демпфер. Демпфер предотвращает появление резонановых изгибных колебаний вала, возникающих при движении автомобиля.

Наружный шарнир состоит из корпуса, сепаратора, обоймы и шести

шариков, которые размещены в профилированных канавках корпуса и обоймы. Сепаратор постоянно удерживает шарики в биссекторной

плоскости между корпусом и обоймой шарнира и обеспечивает равномерную передачу вращения от
обоймы к корпусу. В корпусе и обойме канавки выполнены по радиусу.
Детали шарнира изготавливаются

с высокой точностью, шарики подбираются одной сортировочной группы. Поэтому изношенный шарнир заменяют в сборе.

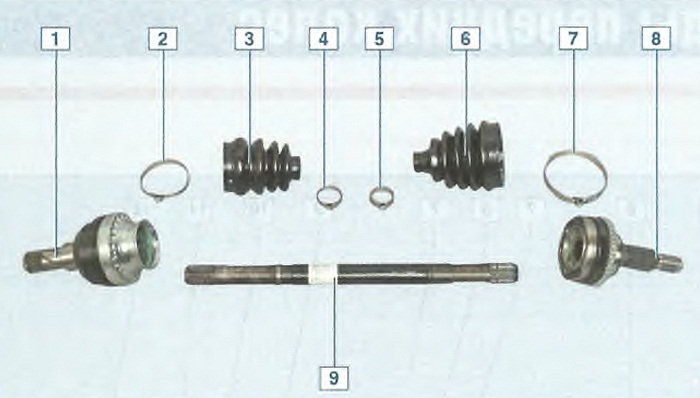

Элементы привода колеса: 1 - внутренний шарнир; 2 - большой хомут крепления чехла внутреннего шарнира; 3 - чехол внутреннего шарнира; 4 - малый хомут крепления чехла внутреннего шарнира; 5 - малый хомут крепления чехла наружного шарнира, 6 - чехол наружного шарнира; 7 - большой хомут крепления чехла наружного шарнира; 8 - наружный шарнир: 9 - вал

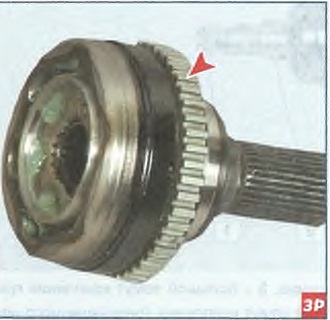

На корпус наружного шарнира напрессован зубчатый венец, обеспечивающий работу датчика скорости вращения колеса антиблокировочной системы тормозов

Обойма шарнира
установлена на шлицах вала и зафиксирована от продольного смещения
стопорным кольцом. Шлицевый хвостовик корпуса наружного шарнира,
на конце которого нарезана резьба, вставляется в ступицу переднего колеса И крепится гайкой.
Наружные шарниры приводов левого
и правого колес взаимозаменяемые.

Внутренний шарнир отличается

от наружного тем, что канавки корпуса и обоймы выполнены прямыми, а не радиусными, это обеспечивает возможность угловых перемещений подвески и компенсирует взаимные перемещения подвески и силового
агрегата.

Шлицевый хвостовик корпуса внутреннего шарнира вставляется в полуосевую шестерню коробки дифференциала и фиксируется в ней стопорным кольцом.

Внутренние шарниры правого и левого приводов колес взаимозаменяемые.

В наружный и внутренний шарниры перед сборкой закладывается специальная смазка для шарниров приводов колес.
Герметичность шарнира, что является непременным условием его
надежной работы, обеспечивается резиновым грязезащитным чехлом. Чехол шарнира надет на корпус шарнира и вал привода и закреплен хомутами. При замене чехла хомуты его крепления также следует заменить НОВЫМИ. Допускается использовать только специальные хомуты
с гладкой внутренней поверхностью
и без выступающих частей.

Пополнение или замена смазки,

а также какое-либо другое обслуживание приводов колес в процессе

эксплуатации автомобиля не требуется. Владельцу автомобиля необходимо лишь следить за состоянием защитных чехлов шарниров и хомутов их крепления. Поврежденный чехол необходимо заменить как можно быстрее, так как попадание

грязи в смазку вызывает быстрый износ деталей шарнира и выход его из строя.
