Дэу Джентра (2013+). Снятие электромагнитных клапанов и пневмокамер
системы изменения геометрии каналов впускного трубопровода

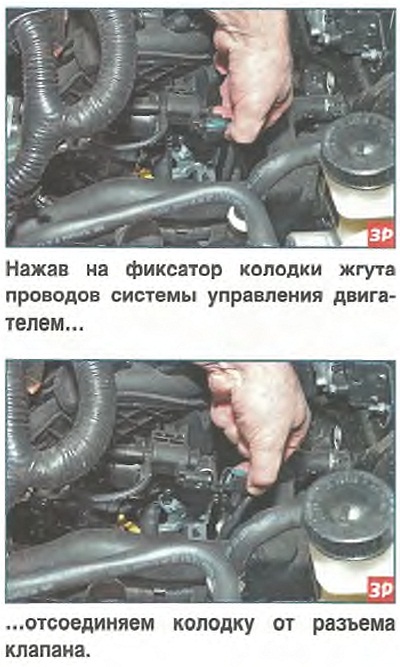

Снимаем электромагнитные клапаны
и пневмокамеры системы изменения
геометрии каналов впускного трубопровода для их проверки или замены.
Клапан и пневмокамера механизма управления заслонками, изменяющими
длину каналов впускного трубопровода

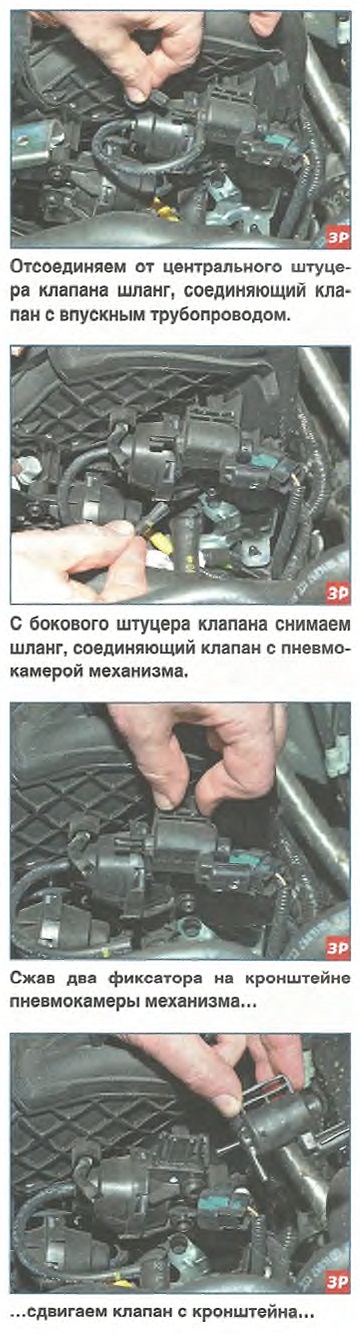

...и снимаем клапан.

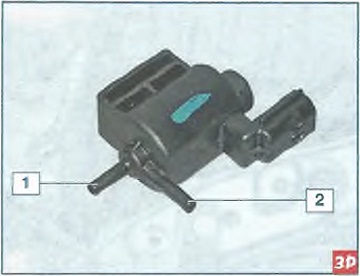

Исправный клапан в закрытом положении не передает разрежение от
центрального штуцера 1 к боковому
штуцеру 2 (можно проверить, создав разрежение ртом). При подаче
напряжения 12 В (с помощью двух проводов
от аккумуляторной батареи) на выводы разъема клапана должен раздаться
щелчок. При этом клапан откроется,

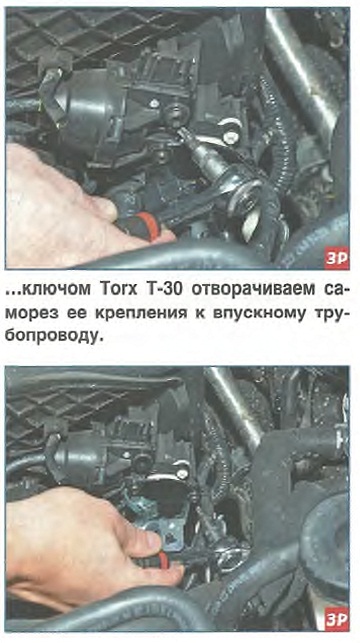

соединив полости штуцеров 1 и 2 клапана. При необходимости демонтажа
пневмокамеры механизма...

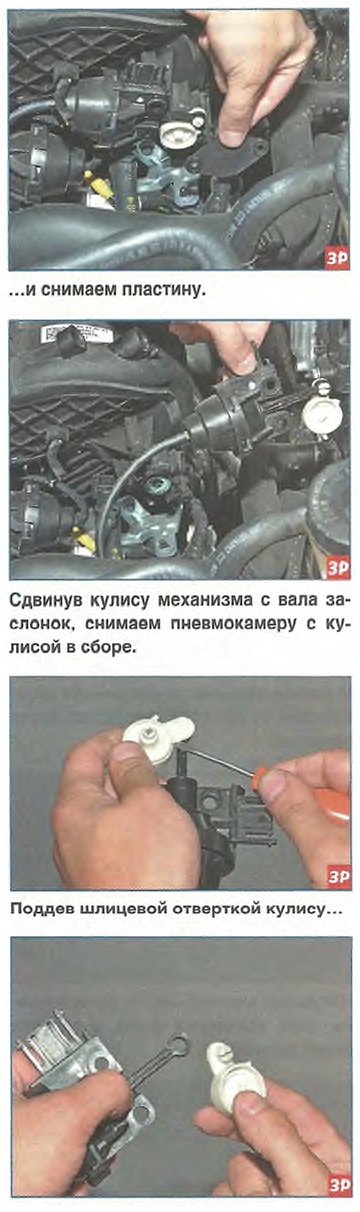

Ключом Тогх Т-20 отворачиваем два самореза крепления к впускному трубопроводу упорной пластины кулисы механизма...
...выводим ее фиксатор из отверстия
штока пневмокамеры.

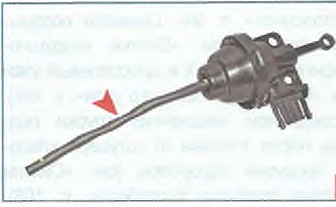

Для проверки исправмостм пневмока-меры нужно в ней создать разрежение
(например, ртом)...
...через шланг, надетый на штуцер пневмокамеры.
При этом шток должен переместиться
внутрь пневмокамеры. Устанавливаем
в обратной последовательности пневмокамеру и клапан механизма управления
заслонками, изменяющими длину каналов впускного трубопровода.
