Дэу Джентра (2013+). Расположение основных узлов и агрегатов автомобиля

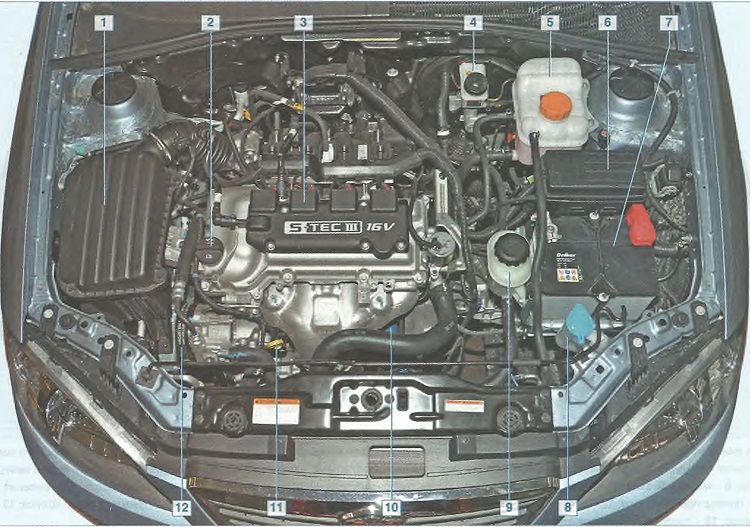

Расположение узлов и агрегатов в подкапотном пространстве: 1 - воздушный фильтр; 2 - крышка маслозаливной горловины двигателя;
3 - крышка катушек зажигания; 4 - бачок гидроприводов тормозов и сцепления; 5 - расширительный бачок системы охлаждения; 6 - блок предохранителей и реле; 7 - аккумуляторная батарея; 8 - заливная горловина бачка омывателя ветрового стекла; 9 - бачок гидроусилителя рулевого управления; 10 - масляный фильтр 11 - указатель уровня масла в двигателе; 12 - ремень привода насоса гидроусилителя рулевого управления

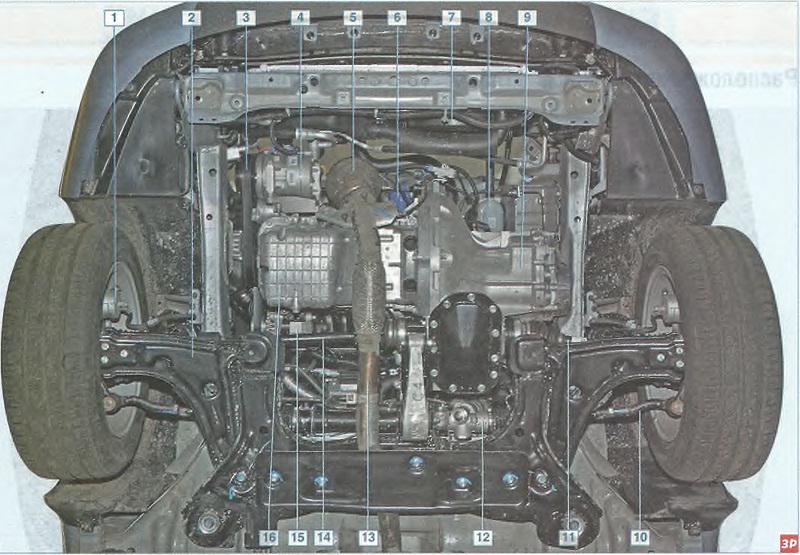

Вид снизу на переднюю часть автомобиля (грязезащитные щитки для наглядности сняты): 1 - тормозной механизм переднего колеса; 2 - рычаг передней подвески; 3 - ремень привода вспомогательных агрегатов; 4 - компрессор кондиционера; 5 - каталитический нейтрализатор; 6 - масляный фильтр; 7 - кожух вентилятора; 8 - бачок гидроусилителя рулевого управления; 9 - коробка передач; 10 - рулевая тяга; 11 - привод левого колеса; 12 - рулевой механизм; 13 - промежуточная труба с метаплокомпенсатором; 14 - привод правого колеса; 15 - генератор; 16 - поддон картера двигателя

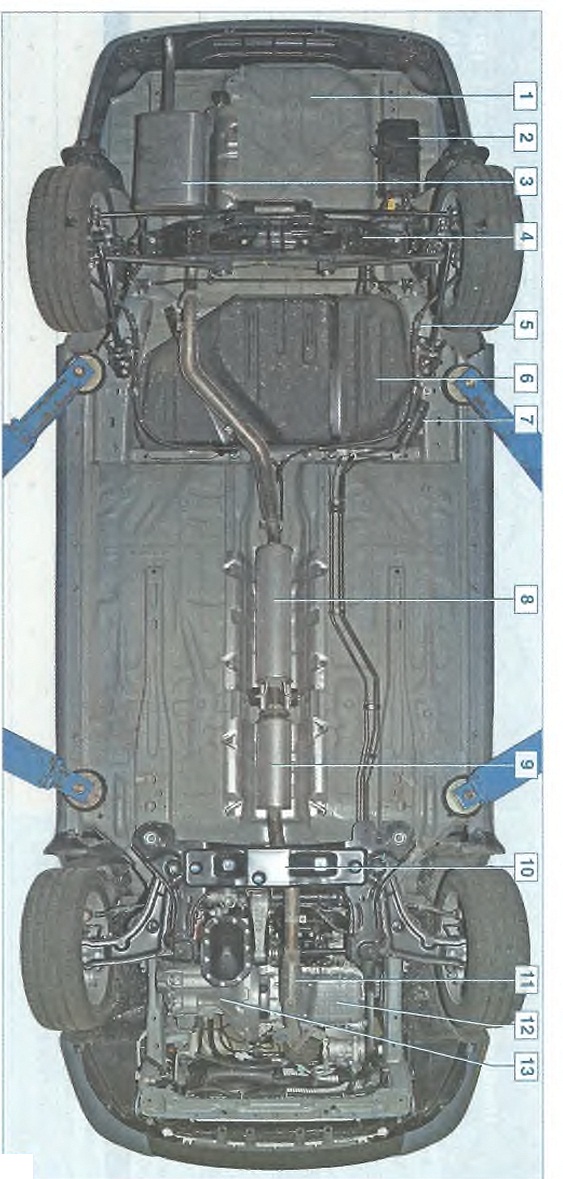

Вид снизу на автомобиль: 1 - ниша для запасного колеса; 2 - адсорбер; 3 - основной глушитель системы выпуска отработавших газов;
4 - подрамник задней подвески; 5 - трос стояночного тормоза; б - топливный бак; 7 - топливный фильтр; 8 - задний дополнительный глушитель; 9 - передний дополнительный глушитель; 10 - подрамник передней подвески; 11 - металлокомпенсатор; 12 - двигатель; 13 - коробка передач
