Daewoo Nexia 2008 года. СНЯТИЕ КОЖУХА ЗАБОРА НАРУЖНОГО ВОЗДУХА
Для снятия кожуха снимаем накладки ветрового стекла (см. «Снятие и разборка очистителя ветрового стекла», с. 213).
|

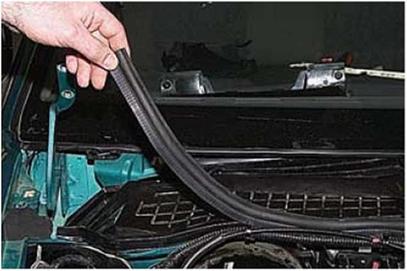

Снимаем с правой стороны отбор- товки щитка передка уплотнитель капота (для наглядности показано при снятом капоте). |
|
Снимаем накладку кожуха. |
Отсоединяем от пневмокамеры трубки подвода и отвода разрежения (см.«Снятие пневмокамеры приводов заслонок управления отоплением и вентиляцией», с. 259).
|

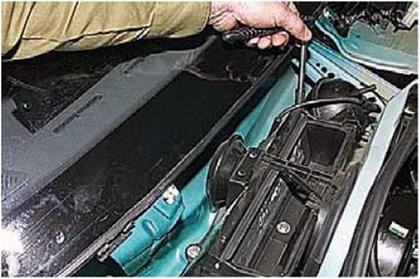

Головкой «на 10» с удлинителем отворачиваем четыре самореза крепления кожуха к щитку передка. |
|

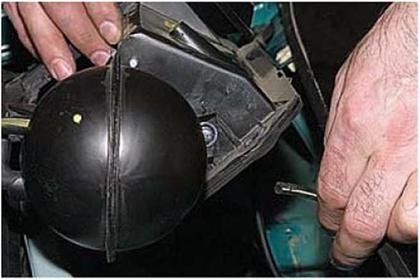

Приподняв кожух, отсоединяем трубку подвода разрежения к пневмоприводу заслонки управления подачей воздуха. |
|

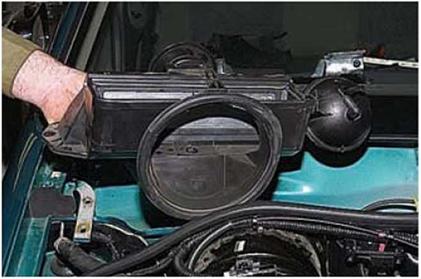

Снимаем кожух. Для снятия пневмопривода заслонки системы рециркуляции... |
|

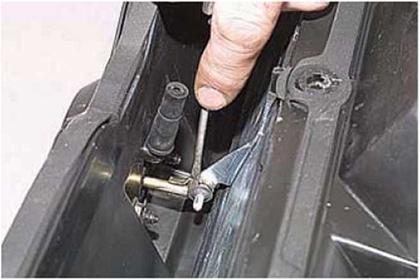

...отверткой снимаем с оси заслонки стопорную шайбу. |
|
Ключом «на 10» отворачиваем две гайки крепления пневмопривода к кожуху... |
...и снимаем пневмопривод, отсоединив его шток от рычага заслонки. Сборку и установку кожуха проводим в обратной последовательности.
