Daewoo Nexia 2008 года. СНЯТИЕ ПАНЕЛИ ПРИБОРОВ

Работу проводим для замены панели приборов, ее жгута проводов и элементов системы отопления, вентиляции и кондиционирования воздуха. Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.

Снимаем рулевое колесо (см. «Снятие рулевого колеса», с. 179).

Снимаем верхний и нижний кожухи рулевой колонки, а также подрулевые переключатели (см. «Снятие подруле- вых переключателей», с. 217).

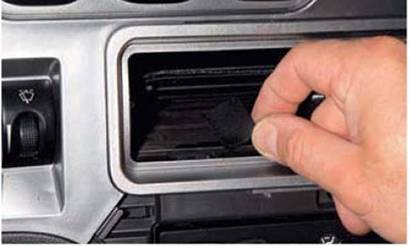

...и извлекаем его из корпуса центральных дефлекторов.

...и верхнего креплений корпуса дефлекторов.

Аналогичные операции проводим с правым центральным дефлектором.

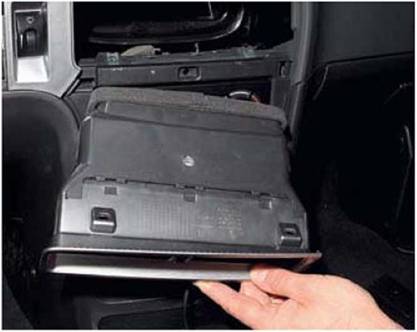

Вынимаем корпус центральных дефлекторов из панели приборов.

Извлекаем левый боковой дефлектор из корпуса аналогично центральным дефлекторам.

Сняв черную самоклеящуюся ленту...

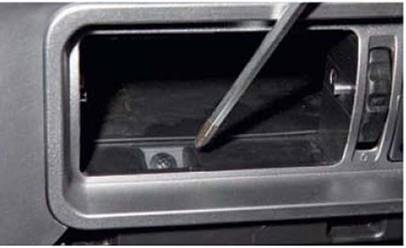

...крестообразной отверткой отворачиваем саморезы верхнего и нижнего креплений корпуса дефлектора.

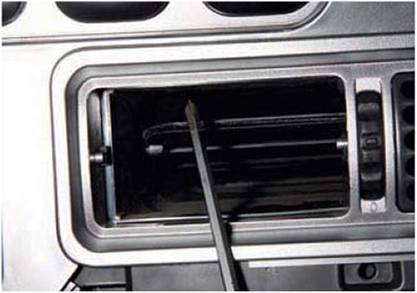

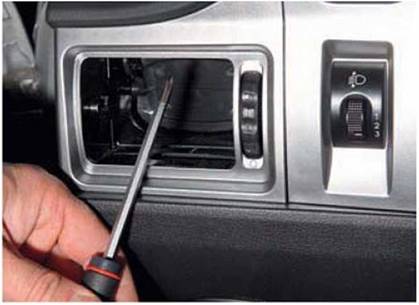

Отверткой поочередно подгибаем внутрь ниши корпуса дефлектора два нижних и два верхних фиксатора...

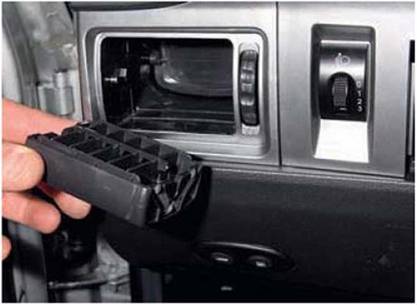

...и извлекаем дефлектор из панели приборов.

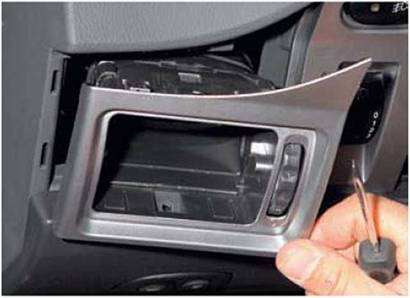

Аналогично извлекаем правый боковой дефлектор с корпусом.

Снимаем аудиосистему (см. «Снятие аудиосистемы», с. 224).

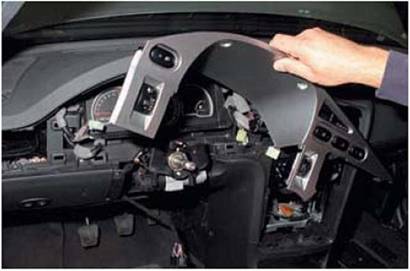

Снимаем облицовку комбинации приборов (см. «Снятие облицовки комбинации приборов», с. 220).

Снимаем комбинацию приборов (см. «Снятие комбинации приборов, замена ламп», с. 221).

Преодолевая сопротивление фиксаторов, извлекаем блок выключателей из нижней накладки и отсоединяем колодку жгута проводов.

Поддев нижнюю часть крышки блока предохранителей...

Крестообразной отверткой отворачиваем два самореза верхнего...

...три самореза нижнего крепления нижней декоративной накладки панели приборов...

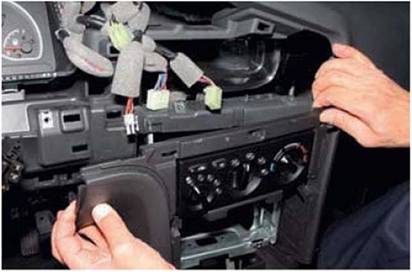

...и снимаем ее.

Снимаем кожух с блоком управления отоплением, вентиляцией и кондиционированием (см. «Снятие блока управления отоплением, вентиляцией и кондиционированием», с. 256).

Через отверстия, образовавшиеся после снятия корпусов боковых дефлекторов, отсоединяем от левого и правого динамиков наконечники проводов.

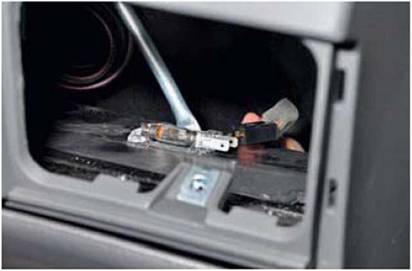

Отсоединяем колодку жгута проводов от контактов лампы плафона освещения вещевого ящика. Это можно сделать через отверстие под правый боковой дефлектор или из-под панели приборов.

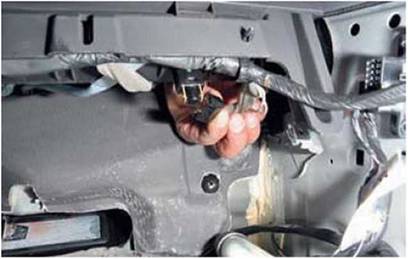

Отсоединяем колодку жгута проводов от выключателя плафона освещения вещевого ящика под панелью приборов.

Пассатижами сжимаем лепестки держателя жгута проводов под панелью приборов и вынимаем его из отверстия в панели приборов.

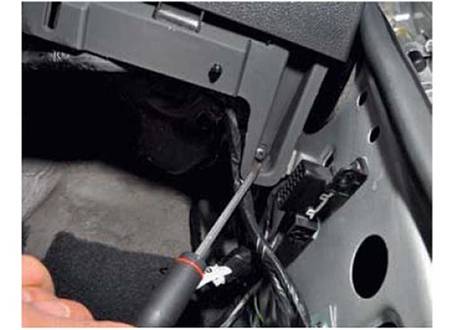

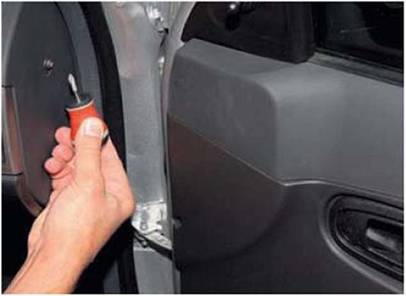

Крестообразной отверткой отворачиваем с правой и левой стороны саморезы бокового крепления панели приборов.

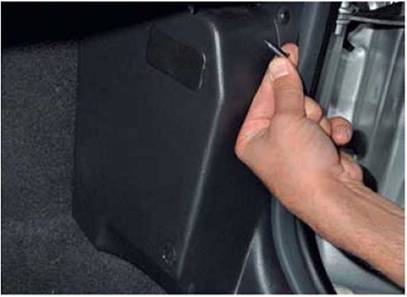

Поддев отверткой, извлекаем верхний и нижний фиксаторы замков защитной крышки...

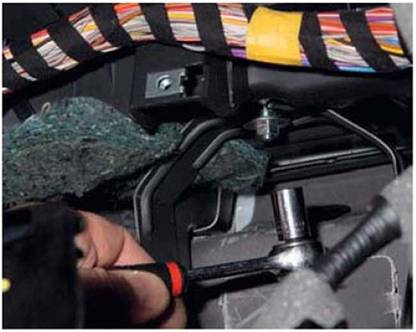

Головкой «на 12» отворачиваем гайку крепления шпильки панели приборов к кронштейну.

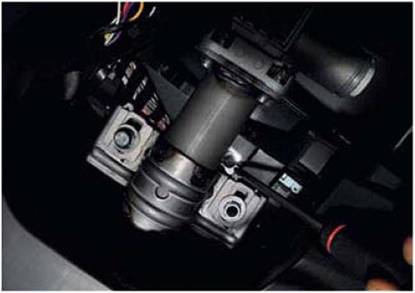

Крестообразной отверткой отворачиваем саморез крепления панели приборов к рулевой колонке.

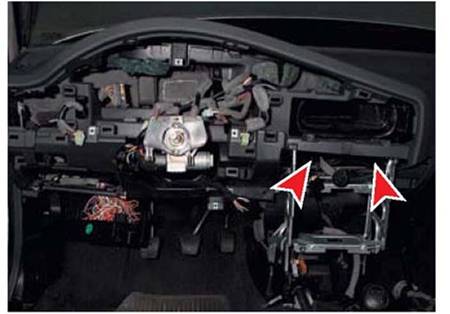

Головкой «на 10» отворачиваем два болта с правой и левой стороны каркаса центральной консоли.

Отворачиваем два самореза крепления панели приборов к каркасу центральной консоли.

Вынимаем воздуховод правого дефлектора через отверстие для корпуса центральных дефлекторов.

В моторном отсеке снимаем накладки ветрового стекла (см. «Снятие и разборка очистителя ветрового стекла», с. 213).

В моторном отсеке накидным ключом «на 13» отворачиваем гайку крепления панели приборов к щитку передка.

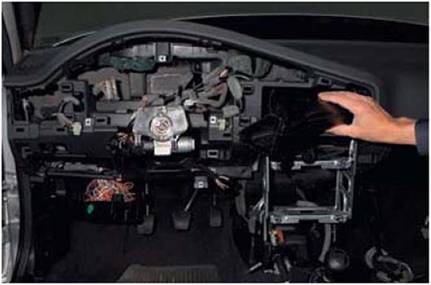

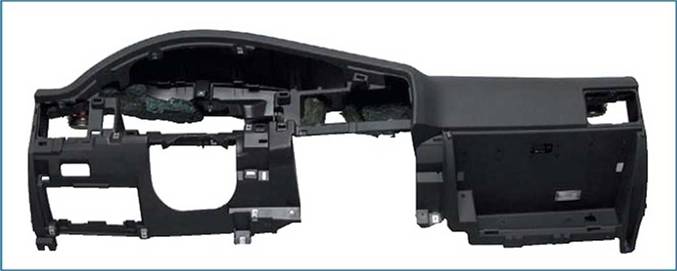

Снимаем панель приборов...

...и извлекаем ее из салона автомобиля через открытую переднюю дверь. Устанавливаем панель приборов в обратной последовательности.

При установке панели приборов сначала соединяем правый воздуховод с правым дефлектором, а затем с центральными.
