Daewoo Nexia 2008 года. СНЯТИЕ ГРЯЗЕЗАЩИТНЫХ ЩИТКОВ МОТОРНОГО ОТСЕКА
Работу выполняем на смотровой канаве или эстакаде.
Для снятия левого грязезащитного щитка выполняем следующие операции. Снизу автомобиля ключом «на 10» отворачиваем...
|
..две гайки переднего.. |
|
|

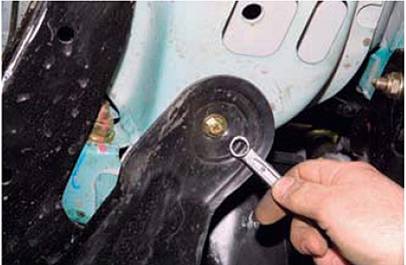

...и болт заднего крепления грязезащитного щитка моторного отсека.
|

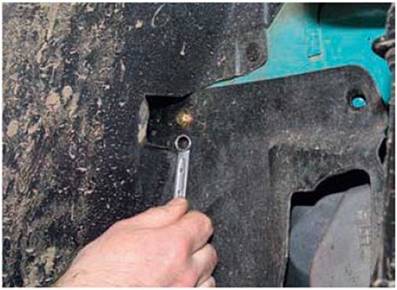

Со стороны колесной ниши ключом того же размера отворачиваем болт заднего... |
|
...и болт переднего крепления грязезащитного щитка. |
|
|

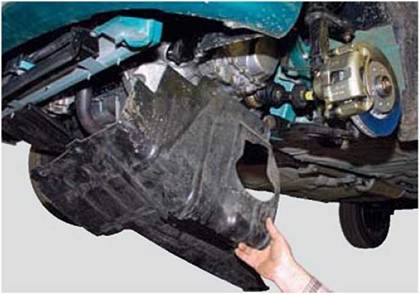

Снимаем щиток.
Устанавливаем левый щиток в обратной последовательности.
Для снятия правого грязезащитного щитка выполняем следующие операции. Снизу автомобиля головкой «на 10» отворачиваем...
|
две гайки переднего |
|
...и болт заднего крепления правого грязезащитного щитка моторного отсека. |
|
Со стороны правой колесной ниши головкой того же размера отворачиваем два болта бокового крепления грязезащитного щитка. |
|

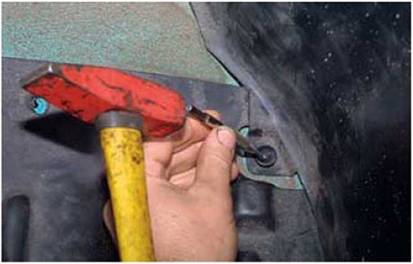

Бородком выбиваем замок пластмассового фиксатора (пистона) подкрылка колесной ниши... |
|

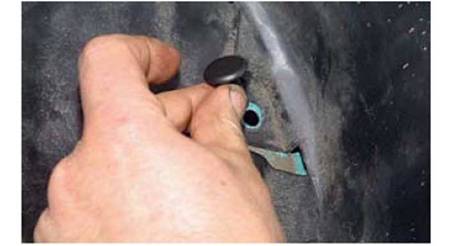

...и вынимаем фиксатор. |
|
Ключом «на 7» отворачиваем два самореза крепления подкрылка к бамперу. |
|
Отводим подкрылок от бампера |

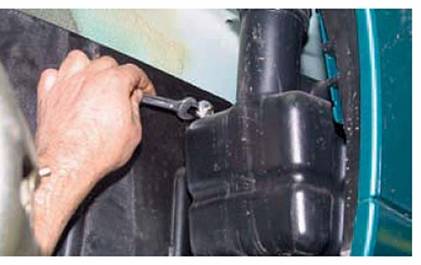

Ключом «на 10» отворачиваем гайку шпильки крепления резонатора впускного тракта.
Снимаем резонатор впускного воздушного тракта (см. «Снятие резонатора впускного тракта», с. 121).
|
|

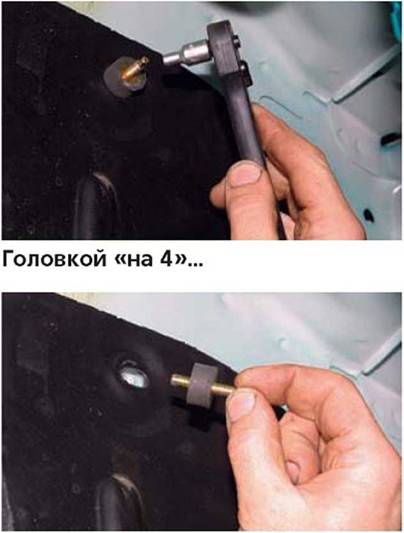

...выворачиваем шпильку крепления резонатора.
|
Ключом «на 10» отворачиваем болт переднего крепления грязезащитного щитка моторного отсека... |
|
|
...и снимаем щиток.
Устанавливаем правый щиток в обратной последовательности.
