Daewoo Nexia 2008 года. ЗАМЕНА ЛАМП В БЛОК-ФАРЕ, СНЯТИЕ БЛОК-ФАРЫ

Daewoo Nexia 2008 года. ЗАМЕНА ЛАМП В БЛОК-ФАРЕ, СНЯТИЕ БЛОК-ФАРЫ

Блок-фару снимаем для ее замены, а также для замены в ней ламп.

Работа показана на правой блок- фаре, левая блок-фара снимается аналогично.

Заменять лампы в блок-фарах удобнее на снятых блок-фарах.

Заменить лампы ближнего света можно, не снимая блок-фары, при этом для замены лампы на правой блок-фаре надо снять с воздуховода рукав подвода воздуха к воздушному фильтру, а на левой блок-фаре надо снять электронный блок управления двигателем (на автомобиле с двигателем F16D3).

Снимаем облицовку радиатора (см. «Снятие облицовки радиатора», с. 226). Отсоединяем правую сторону переднего бампера от кузова и по направляющим сдвигаем ее вперед (см. «Снятие переднего бампера», с. 230). Для снятия блок-фары выполняем следующие операции.

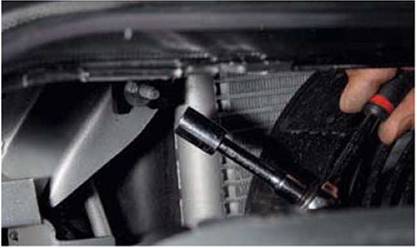

Через щель, образовавшуюся между блок-фарой и бампером, головкой на «10» с удлинителем (длиной не менее 200 мм) отворачиваем гайку нижнего крепления блок-фары.

Головкой «на 10» отворачиваем внутреннюю гайку нижнего крепления блок-фары, расположенную ближе к центру автомобиля.

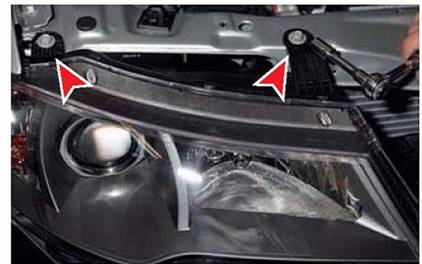

Головкой «на 10» отворачиваем два болта верхнего крепления блок-фары.

Отводим блок-фару вперед и, сжав фиксатор, отсоединяем колодку жгута проводов от патрона лампы указателя поворота.

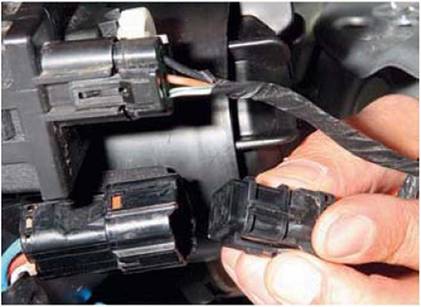

Сжав фиксатор, отсоединяем колодку жгута проводов от колодки блок-фары.

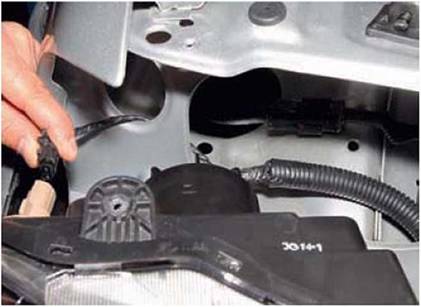

Сжав фиксаторы, отсоединяем колодку жгута проводов от привода электрокорректора фар.

Для замены ламп выполняем следующие операции.

Поворачиваем патрон лампы указателя поворота против часовой стрелки и извлекаем патрон с лампой из корпуса блок-фары.

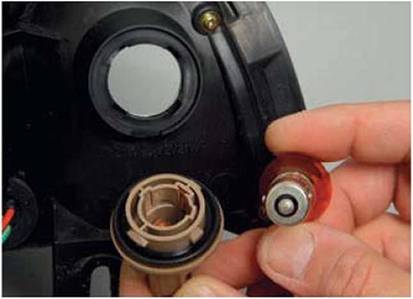

Нажав на лампу, поворачиваем ее против часовой стрелки и вынимаем из патрона.

Перегоревшую лампу указателя поворота заменяем новой лампой PY21W. Для замены лампы ближнего света...

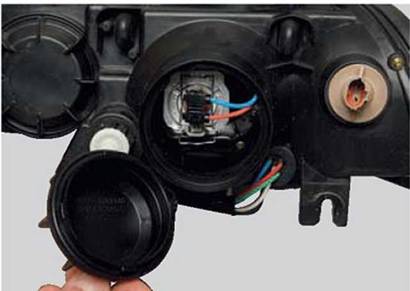

...поворачиваем защитную крышку против часовой стрелки и снимаем ее.

Отсоединяем колодку жгута проводов от лампы фары.

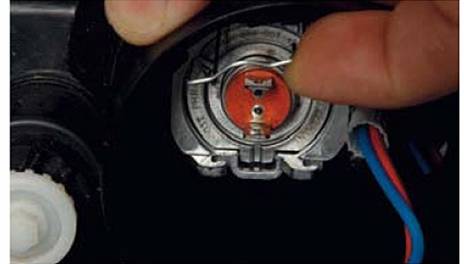

Выводим пружинный фиксатор из зацепления с лапками отражателя..

и поднимаем фиксатор вверх

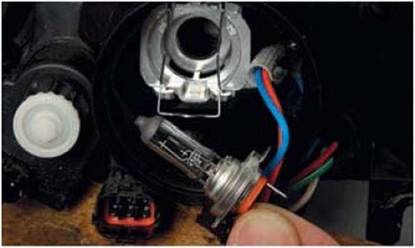

Вынимаем за цоколь лампу ближнего света.

Перегоревшую лампу ближнего света заменяем новой лампой Н7.

Лампы дальнего и ближнего света фар — галогенные. Не следует касаться их стеклянных колб пальцами, так как следы от них приведут к потемнению лампы. Удалить загрязнение с колбы можно чистой ветошью, смоченной спиртом.

Для замены ламп дальнего света и габаритного света...

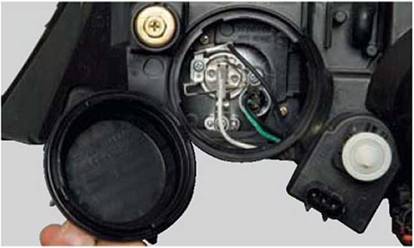

...поворачиваем защитную крышку против часовой стрелки и снимаем ее.

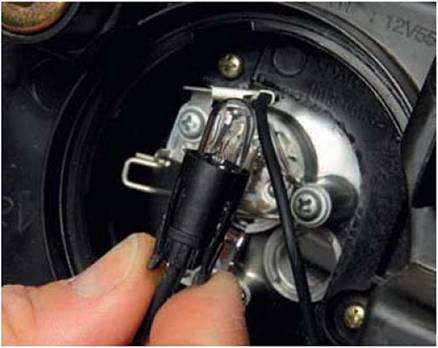

Снимаем наконечник провода с вывода лампы дальнего света.

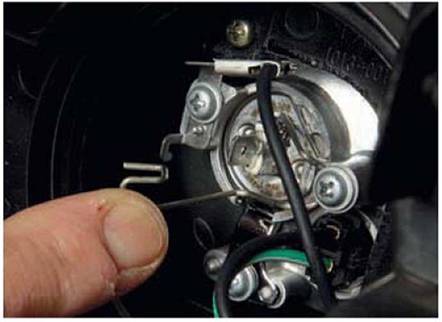

Выводим пружинный фиксатор из зацепления с крючком.

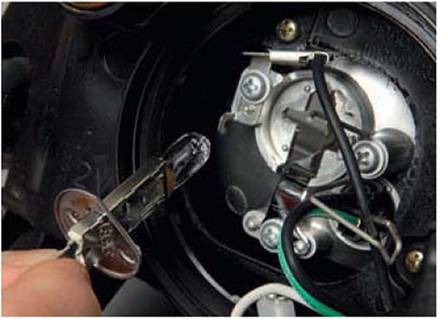

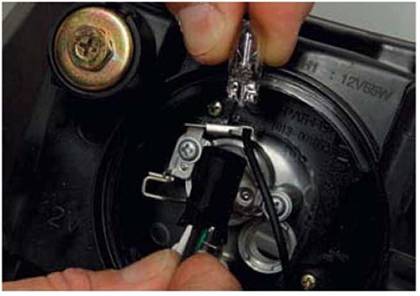

Вынимаем за цоколь лампу дальнего света.

Перегоревшую лампу дальнего света заменяем новой лампой Н1.

Для замены лампы габаритного света...

...сжимаем фиксаторы патрона лампы и вынимаем патрон с лампой из корпуса фары.

Вынимаем лампу из патрона и заменяем новой лампой W5W.

На корпусе блок-фары рядом с лампами имеется маркировка ламп, указывающая на то, какая лампа должна быть установлена в данном месте.

После замены ламп устанавливаем фару в обратной последовательности.
