Daewoo Nexia 2008 года. СНЯТИЕ И ПРОВЕРКА ТЕРМОСТАТА ДВИГАТЕЛЯ F16D3, A15SMS
Исправность работы термостата можно проверить непосредственно на автомобиле: после пуска холодного двигателя отводящий (нижний) шланг радиатора некоторое время должен оставаться холодным, а затем быстро нагреваться, указывая на начало циркуляции охлаждающей жидкости по большому кругу. Для демонтажа термостата на автомобиле с двигателем F16D3 сливаем охлаждающую жидкость (см. «Замена охлаждающей жидкости», с. 27).
|
Сжав пассатижами концы хомута крепления подводящего шланга радиатора, сдвигаем хомут по шлангу... |
|
|
...и снимаем шланг с патрубка термостата.
|
Головкой «на 12» отворачиваем два болта крепления корпуса термостата к головке блока цилиндров... |
|

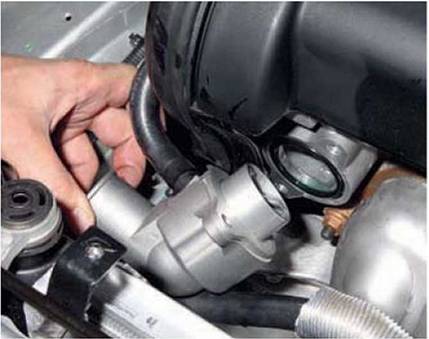

...и извлекаем корпус термостата из посадочного гнезда. |
|

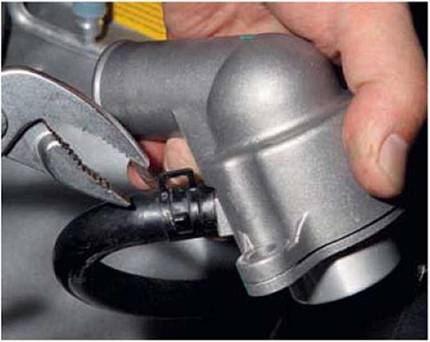

Сжав пассатижами концы хомута крепления шланга подвода жидкости к дроссельному узлу, сдвигаем хомут по шлангу. |
|
|
Снимаем шланг с патрубка термостата.
|
Извлекаем уплотнительное кольцо корпуса термостата из посадочного гнезда головки блока цилиндров. |
При наличии на уплотнительном кольце трещин или разрывов заменяем его новым.
|
|
Снимаем крышку с корпуса термостата.
|
|
Вынимаем термостат из корпуса
|
|
Снимаем резиновую прокладку с термостата.
Для демонтажа термостата на автомобиле с двигателем A15SMS снимаем ремень привода газораспределительного механизма (см. «Проверка состояния и замена ремня привода газораспределительного механизма», с. 88).
Снимаем заднюю крышку привода газораспределительного механизма (см. «Снятие насоса охлаждающей жидкости», с. 140).
|
Головкой или ключом «на 12» отворачиваем два болта крепления выпускного патрубка головки блока цилиндров. |
|
Отводим патрубок в сторону (шланг от патрубка можно не отсоединять). |
|
Вынимаем термостат из гнезда в головке блока цилиндров. |
|
Снимаем резиновую прокладку с термостата. |
Если прокладка повреждена или потеряла эластичность, ее необходимо заменить новой.
Операции по проверке термостата для обоих двигателей одинаковые.
Для проверки термостата опускаем его в сосуд с охлаждающей жидкостью. Подогреваем сосуд, одновременно помешивая жидкость и контролируя по термометру начало открытия клапана. Шток клапана должен начать выдвигаться при температуре 87 °С...
...которая указана на фланце термостата.
При температуре жидкости 102 °С клапан должен полностью открыться - ход штока не менее 7 мм.
При установке термостата двигателя F16D3...
|
|
...вставляем его в корпус, сориентировав, как показано на фото.
Устанавливаем термостат в обратной последовательности. Заправляем систему охлаждения жидкостью.
