Daewoo Nexia 2008 года. Система охлаждения двигателя A15SMS, A15SMS

ОПИСАНИЕ КОНСТРУКЦИИ

Система охлаждения - жидкостная, закрытого типа, с принудительной циркуляцией. Состоит из расширительного бачка, насоса охлаждающей жидкости, рубашки охлаждения двигателя, термостата, соединительных шлангов и радиатора с электрическим вентилятором. К системе охлаждения подсоединен радиатор отопителя. Заправляется система охлаждающей жидкостью через горловину расширительного бачка.

Расширительный бачок служит для поддержания постоянного уровня охлаждающей жидкости в системе охлаждения. При нагревании жидкость в системе охлаждения расширяется, и часть ее вытесняется в расширительный бачок. По мере остыва-ния двигателя жидкость из бачка перетекает в систему охлаждения. В расширительный бачок также вытесняется воздух при заправке системы жидкостью.

Бачок изготовлен из полупрозрачной пластмассы, что позволяет визуально контролировать уровень охлаждающей жидкости. На стенку расширительного бачка нанесены метки МАХ и MIN, между которыми должен находиться уровень жидкости на холодном двигателе. К верхним патрубкам бачка подсоединены пароотводящий шланг, соединяющий бачок с радиатором, и шланг отвода жидкости из блока подогрева дроссельного узла. Нижний патрубок бачка соединяется наливным шлангом с подводящей трубой насоса.
Герметичность системы охлаждения обеспечивается впускным и выпускным клапанами в крышке расширительного бачка.

Выпускной клапан поддерживает повышенное, по сравнению с атмосферным, давление в системе на горячем двигателе. За счет этого повыша-ется температура кипения жидкости и уменьшаются паровые потери. Впускной клапан открывается при понижении давления в системе на остывающем двигателе. При этом уровень охлаждающей жидкости в расширительном бачке снижается.
При утере крышки нельзя заменять ее герметичной крышкой без клапанов, даже подходящей по размеру и резьбе, — это приведет к недопустимому повышению давления в системе охлаждения (на горячем двигателе) и, как следствие, к утечке охлаждающей жидкости из-под хомутов крепления шлангов.

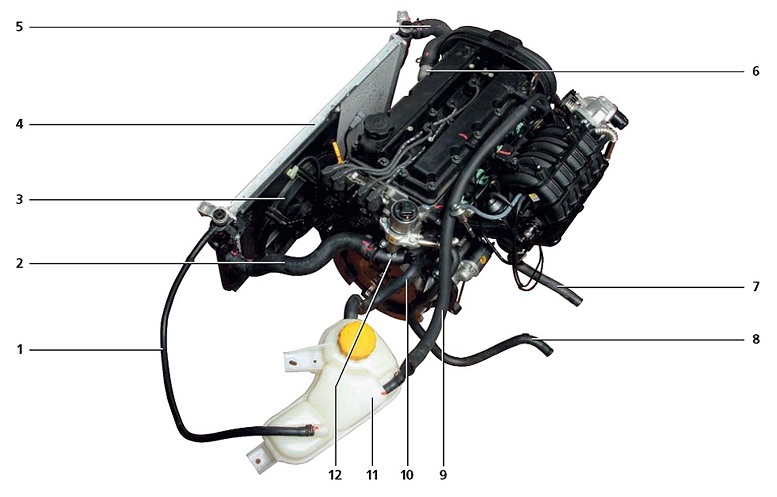

Система охлаждения двигателя F16D3:
1 - пароотводящий шланг; 2 - отводящий шланг радиатора; 3 - электровентилятор; 4 - радиатор системы охлаждения; 5 - подводящий шланг радиатора; 6 - крышка термостата; 7 - подводящий шланг радиатора отопителя; 8 - отводящий шланг радиатора отопителя; 9 - шланг отвода жидкости от блока подогрева дроссельного узла; 10 - наливной шланг; 11 - расширительный бачок; 12 - подводящая труба насоса системы охлаждения

Насос охлаждающей жидкости:
1 - корпус насоса; 2 - зубчатый шкив; 3 - крыльчатка; 4 - уплотнительное кольцо насоса

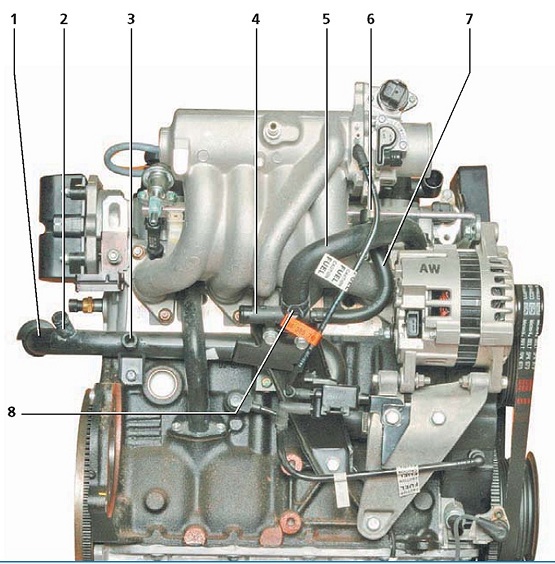

Узлы системы охлаждения двигателя A15SMS (вид двигателя сзади):
1 - подводящая труба насоса системы охлаждения; 2 - патрубок наливного шланга расширительного бачка; 3 - патрубок отводящего шланга радиатора отопителя; 4 - патрубок подводящего шланга радиатора отопителя; 5 - перепускной шланг; б - патрубок шланга отвода жидкости от блока подогрева дроссельного узла; 7 - шланг подвода жидкости к блоку подогрева дроссельного узла; 8 - тройник

Циркуляцию жидкости в системе охлаждения обеспечивает насос охлаждающей жидкости. Насос охлаждающей жидкости - лопастной, центробежного типа, приводится зубчатым ремнем привода ГРМ. Состоит из корпуса с крыльчаткой и зубчатого шкива. На двигателе F16D3 жидкость поступает к насосу через подводящую трубу, расположенную на задней стенке блока цилиндров под впускным трубопроводом.

Из насоса жидкость под давлением подается в рубашку охлаждения двигателя, а оттуда к патрубку головки блока цилиндров, на котором установлен термостат.

Термостат способствует ускорению прогрева двигателя, автоматическому поддержанию его теплового режима в заданных пределах и регулирует количество жидкости, проходящей через радиатор.

На непрогретом двигателе клапан термостата закрыт и перекрывает выпускной патрубок крышки корпуса термостата, ведущий к радиатору системы охлаждения. При этом вся жидкость циркулирует по рубашке охлаждения двигателя. Часть жидкости из рубашки охлаждения по шлангу, подсоединенному к патрубку головки блока, поступает в радиатор отопителя, а затем возвращается к насосу. В блок подогрева дроссельного узла жидкость поступает через шланг, подсоединенный к штуцеру корпуса термостата, а оттуда - в рас-ширительный бачок и затем возвращается к насосу. В этом случае жидкость циркулирует по малому кругу.

На двигателе A15SMS жидкость поступает к насосу через подводящую трубу, расположенную на задней стенке блока цилиндров под впускным трубопроводом.

Из насоса жидкость под давлением подается в рубашку охлаждения двигателя, а оттуда - к выпускному патрубку головки блока цилиндров, под которым находится термостат.

На непрогретом двигателе клапан термостата закрыт и перекрывает выпускной патрубок, ведущий к радиатору системы охлаждения. При этом вся жидкость из головки блока цилиндров через перепускной шланг (надетый на патрубок впускного трубопровода) попадает в тройник и из него - в радиатор отопителя и блок подогрева дроссельного узла, минуя радиатор системы охлаждения, а затем возвращается к насосу - малый круг циркуляции.

По мере прогрева двигателя (F16D3 или A15SMS), при температуре жидкости (87±2)°С клапан термостата начи-
нает перемещаться, открывая выпускной патрубок головки блока цилиндров и пропуская поток жидкости в радиатор системы охлаждения. При температуре 102 °С клапан термостата полностью открывается и жидкость поступает в радиатор системы охлаждения, где отдает тепло окружающему воздуху. Движение жидкости через рубашку охлаждения двигателя и радиатор системы охлаждения образует большой круг циркуляции. Через блок подогрева дроссельного узла и радиатор отопителя жидкость циркулирует постоянно и не зависит от положения клапана термостата. Радиатор системы охлаждения состоит из двух вертикально расположенных пластмассовых бачков, соединенных алюминиевыми трубками с охлаждающими пластинами, расположенными в один ряд. Жидкость поступает в радиатор через патрубок правого бачка, а отводится через патрубок левого бачка. Для слива охлаждающей жидкости предназначено сливное отверстие, закрытое пробкой. Электровентилятор системы охлаждения включается по сигналу электронного блока управления (ЭБУ) двигателем через реле.

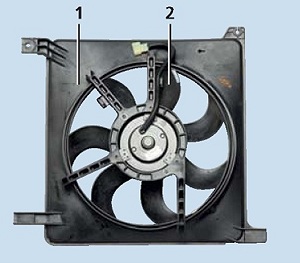

Вентилятор с кожухом в сборе:
1 - кожух вентилятора; 2 - крыльчатка вентилятора

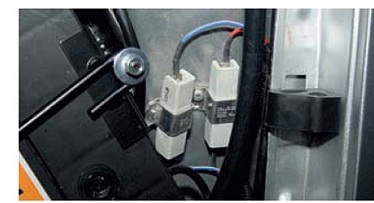

Блок резисторов вентиляторов систем охлаждения и кондиционирования установлен на брызговике левого переднего колеса.

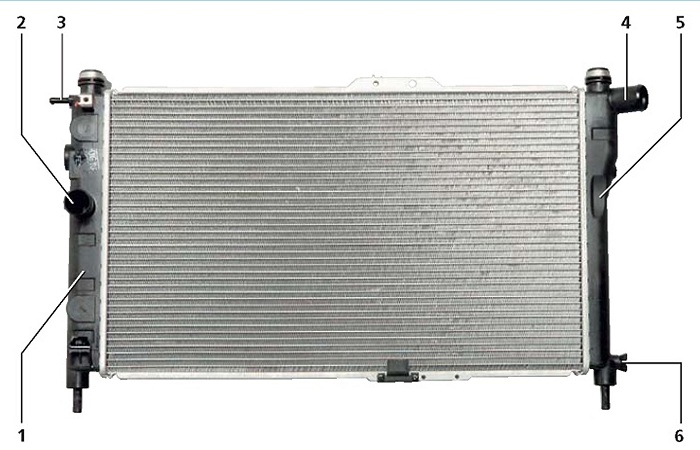

Радиатор:
1 - левый бачок радиатора; 2 - отводящий патрубок радиатора; 3 - пароотводящий патрубок радиатора; 4 - подводящий патрубок радиатора; 5 - правый бачок радиатора; 6 - пробка сливного отверстия

При температуре охлаждающей жидкости выше 90 °С или при включении кондиционера (независимо от температуры охлаждающей жидкости) ЭБУ через реле низкой скорости включает вентилятор на низкую скорость вращения. В цепи включения низкой скорости вентилятора после реле введен дополнительный резистор, установленный в блоке резисторов. При температуре охлаждающей жидкости выше 105 °С или достижении определенного давления хладагента на выходе из компрессора кондиционера, а также в зависимости от скорости движения автомобиля ЭБУ через реле высокой скорости включает вентилятор на высокую скорость вращения.
Для контроля температуры охлаждающей жидкости в системе охлаждения установлен датчик указателя температуры охлаждающей жидкости.
