Daewoo Nexia 2008 года. СНЯТИЕ ДРОССЕЛЬНОГО УЗЛА ДВИГАТЕЛЯ F16D3, A15SMS
Снимаем дроссельный узел для замены при повреждении дроссельной заслонки или вала ее привода, а также при нарушении уплотнения в соединении узла и впускного трубопровода. Отсоединяем колодки жгута проводов системы управления двигателем от датчика положения дроссельной заслонки (см. «Снятие датчика положения дроссельной заслонки», с. 104) и регулятора холостого хода (см. «Снятие регулятора холостого хода», с. 124).
На двигателе F16D3
|

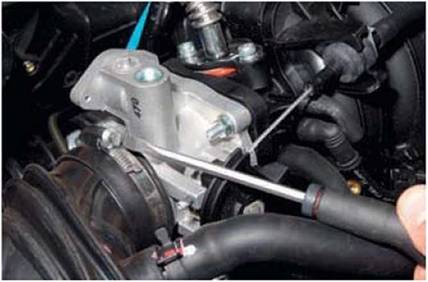

...шлицевой отверткой ослабляем затяжку хомута крепления резинового рукава подвода воздуха к патрубку дроссельного узла... |
|

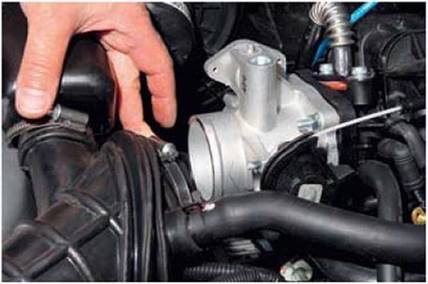

...и снимаем рукав с патрубка узла. Отсоединяем трос привода дроссельной заслонки от сектора дроссельного узла (см. «Замена троса привода дроссельной заслонки», с. 124). |
|

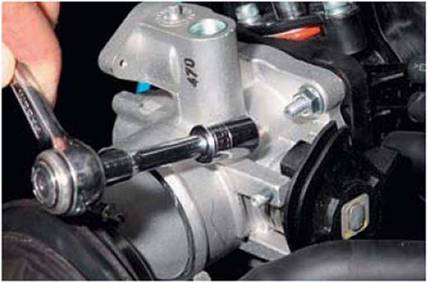

Головкой «на 12» отворачиваем три гайки и один болт крепления дроссельного узла к впускному трубопроводу. |
|
Сдвигаем дроссельный узел со шпилек впускного трубопровода. |
|
|

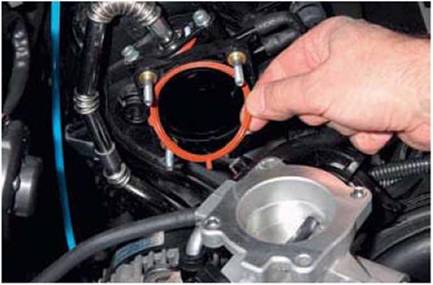

Соединение фланцев дроссельного узла и впускного трубопровода уплотняется резиновым кольцом.
Перед отсоединением шлангов системы охлаждения от патрубков блока подогрева дроссельного узла накрываем непромокаемым материалом генератор.
|

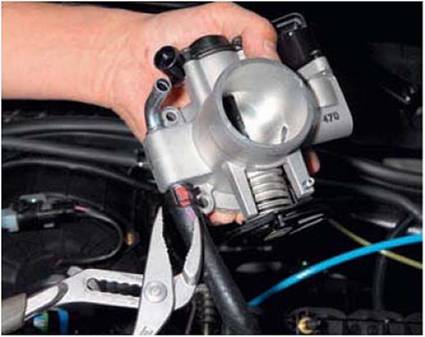

Пассатижами сжимаем концы хомута крепления шланга подвода охлаждающей жидкости к патрубку блока подогрева и сдвигаем хомут по шлангу. |
|
Снимаем шланг с патрубка |
Во избежание утечки охлаждающей жидкости вставляем в отверстие шланга заглушку, например болт М10.
|
|
Аналогично отсоединяем от другого патрубка блока подогрева дроссельного узла шланг отвода охлаждающей жидкости.
Большинство операций по демонтажу дроссельного узла на двигателе A15SMS аналогичны операциям на двигателе F16D3. Отличие заключается в том, что дроссельный узел крепится к впускному трубопроводу двумя болтами и их стык уплотняется прокладкой.
На двигателе A15SMS
|
...головкой «на 12» отворачиваем два болта крепления дроссельного узла к впускному трубопроводу... |
|
|
|

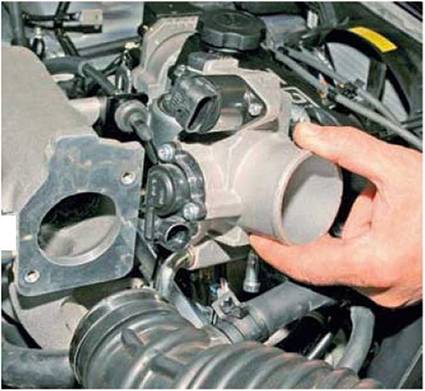

и снимаем дроссельный узел |
|
|
Снимаем уплотнительную прокладку дроссельного узла.
Перед монтажом дроссельного узла проверяем состояние кольца/прокладки в соединении фланцев дроссельного узла и впускного трубопровода. При повреждении (трещины, разрывы, замятия) заменяем кольцо/прокладку. Устанавливаем дроссельный узел в обратной последовательности.
