Daewoo Nexia 2008 года. СНЯТИЕ КАТУШЕК ЗАЖИГАНИЯ ДВИГАТЕЛЯ F16D3, A15SMS





Катушки зажигания снимаем для замены и при ремонте головки блока цилиндров.

На двигателе F16D3 можно демон­тировать каждую из двух катушек по отдельности (например, при замене неисправной катушки) или одновременно обе катушки (напри­мер, при ремонте головки блока цилиндров).

Показываем одновременное снятие обеих катушек.









...отсоединяем колодку жгута про­водов от разъема катушки зажига­ния 1-го и 4-го цилиндров.









Снимаем наконечник высоко­вольтного провода с вывода катушки зажигания.

Аналогично снимаем наконечники других высоковольтных проводов с выводов катушек зажигания.





Головкой «на 10» отворачиваем три гайки крепления кронштейна катушек зажигания к кронштейну головки блока цилиндров (две гайки на фото не видны — распо­ложены под катушками).

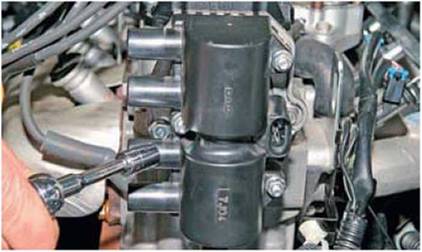

Крестообразной отверткой отво­рачиваем два винта крепления катушки зажигания к кронштейну...





...и снимаем катушку.

Аналогично снимаем другую катушку зажигания.

Устанавливаем катушки зажигания в обратной последовательности. Наконечники высоковольтных прово­дов подсоединяем к катушкам в соот­ветствии с номерами цилиндров, нанесенными на провода и корпуса катушек рядом с их выводами.

Для снятия катушки зажигания на двигателе A15SMS, отжав фиксатор колодки жгута проводов системы управления двигателем...





...отсоединяем колодку жгута про­водов от катушки зажигания.













...и снимаем катушку.

Устанавливаем катушку зажигания в обратной последовательности.





Наконечники высоковольтных про­водов подсоединяем к катушке в соответствии с номерами цилинд­ров, нанесенными на корпус катуш­ки рядом с ее выводами.
