Daewoo Nexia до 2008 года. СНЯТИЕ КОМБИНАЦИИ ПРИБОРОВ, ЗАМЕНА ЛАМП
Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.
|
Снимаем облицовку комбинации приборов вместе с выключателями, регуляторами и часами (см. «Снятие облицовки комбинации приборов», с. 220). |
|
Крестообразной отверткой отворачиваем саморез крепления комбинации приборов к кронштейну... |
|

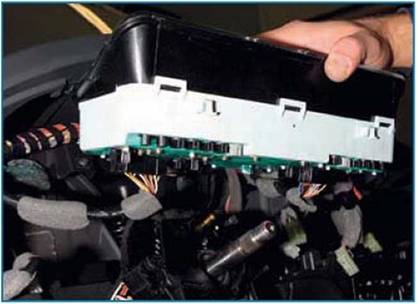

...и отводим ее от панели приборов. |
|
Нажав на фиксаторы, отсоединяем от комбинации приборов две колодки жгутов проводов. |
|
Расположение колодок жгутов проводов |

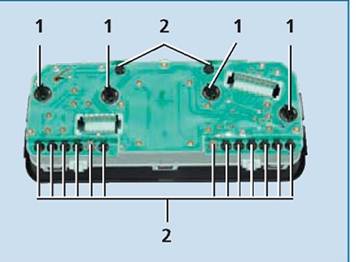

Расположение ламп подсветки 1 и контрольных ламп 2 комбинации приборов
Для замены лампы подсветки комбинации приборов поворачиваем патрон лампы против часовой стрелки...
|

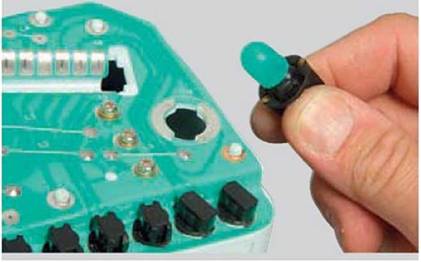

...и извлекаем его вместе с лампой из гнезда в монтажной плате комбинации приборов. |
Вынимаем лампу
из патрона.
|
|
При замене лампы снимаем с нее фильтр и устанавливаем его на новую лампу W3W.
Для замены контрольной лампы комбинации приборов поворачиваем патрон лампы против часовой стрелки...
|
...и извлекаем его вместе с лампой из гнезда в монтажной плате комбинации приборов. |
|

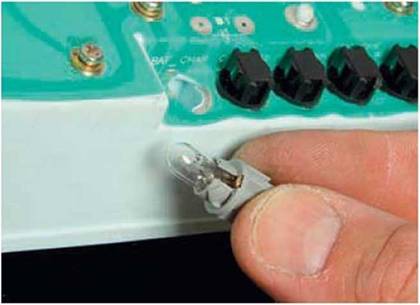

Вынимаем лампу из патрона и заменяем новой лампой W3W. |
Стеклянная колба лампы хрупкая. Во избежание порезов соблюдайте меры предосторожности.
Сборку и установку комбинации приборов выполняем в обратной последовательности
