Daewoo Nexia до 2008 года. Система охлаждения  двигателя G15MF



Система охлаждения двигателя G15MF принципиально не отличается от систе­мы охлаждения двигателя A15MF. Если на автомобиле с двигателем G15MF кондиционер не установлен или вы­ключен, то при температуре охлаждаю­щей жидкости выше 90°С вентилятор (по сигналу датчика-выключателя, рас­положенного в радиаторе) автомати­чески включается на низкую скорость вращения. Если кондиционер включен, вентилятор постоянно работает на низ­кой скорости (включается от реле элек­тромагнитного сцепления компрессора кондиционера). При температуре ох­лаждающей жидкости выше 105°С или при достижении определенного давле­ния на выходе компрессора кондицио­нера, а также в зависимости от скоро­сти движения автомобиля ЭБУ через реле вентилятора включает высокую скорость вращения вентилятора. Термостат двигателя G15MF закреплен на правом торце головки блока ци­линдров под задней крышкой приво­да ремня ГРМ.

Операции по снятию электровентиля­тора, радиатора, расширительного бачка, насоса охлаждающей жидко­сти аналогичны соответствующим операциям на двигателе A15MF.





Daewoo Nexia до 2008 года. СНЯТИЕ ДАТЧИКА-ВЫКЛЮЧАТЕЛЯ ЭЛЕКТРОВЕНТИЛЯТОРА ДВИГАТЕЛЯ G15MF

Датчик установлен в левом бачке ра­диатора.

Сливаем охлаждающую жидкость из радиатора (см. «Замена охлаждаю­щей жидкости», с. 33).











...и вынимаем его.

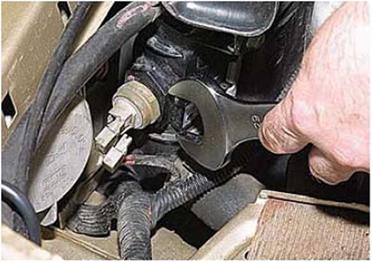

Можно отвернуть датчик и более рас­пространенным ключом «на 30». Дат­чик уплотняется медным кольцом.

Для проверки датчика подсоеди­няем к его контактам тестер и опус­каем датчик (его резьбовую часть) в сосуд с охлаждающей жидко­стью. Подогреваем сосуд, контроли­руя температуру замыкания и раз­мыкания контактов датчика по тер­мометру.

Устанавливаем датчик в обратной по­следовательности и заливаем охлаж­дающую жидкость.





Daewoo Nexia до 2008 года. СНЯТИЕ ДАТЧИКА УКАЗАТЕЛЯ ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ НА ДВИГАТЕЛЕ G15MF



Датчик ввернут в головку блока ци­линдров с правой стороны, под топ­ливной рампой.

Для снятия датчика сливаем жидкость из системы охлаждения (см. «Замена охлаждающей жидкости», с. 33).









Высокой головкой «на 13» вывора­чиваем датчик из отверстия в го­ловке блока цилиндров.

Устанавливаем датчик указателя температуры в обратной последо­вательности. Резьба датчика - кони­ческая, поэтому заворачиваем дат­чик до момента возрастания сопро­тивления вращению, после чего слегка «подтягиваем» датчик.





Daewoo Nexia до 2008 года. СНЯТИЕ ТЕРМОСТАТА НА ДВИГАТЕЛЕ G15MF

Термостат крепится к правому торцу головки блока цилиндров.

Для снятия термостата необходимо демонтировать его корпус.

Для этого сливаем из двигателя охла­ждающую жидкость (см. «Замена ох­лаждающей жидкости», с. 33). Затем снимаем зубчатый ремень и заднюю крышку привода ГРМ. Ослабив хомут крепления, снимаем шланг с патрубка корпуса термостата. Отвернув два болта, снимаем корпус термостата и вынимаем термостат из гнезда в го­ловке блока цилиндров.

Сборку проводим в обратной последо­вательности. Уплотнительное кольцо корпуса термостата заменяем новым.
