Daewoo Matiz. ЭЛЕКТРОСХЕМЫ - ЧАСТЬ 5

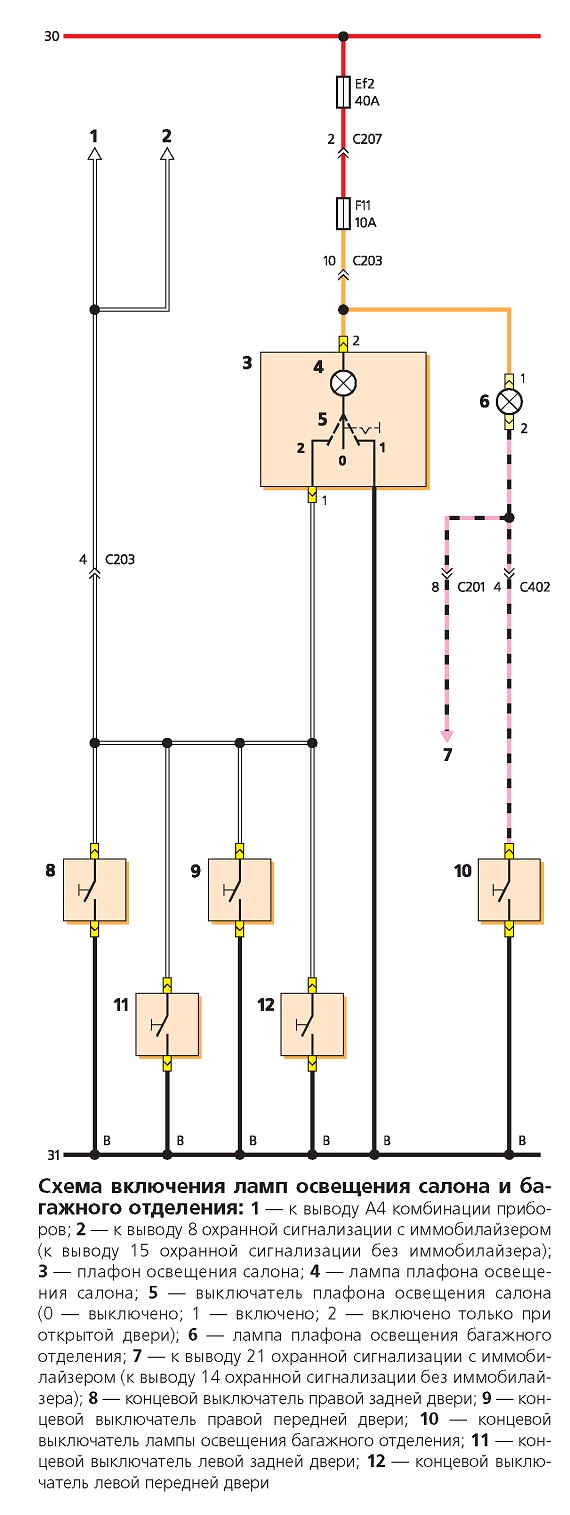

Daewoo Matiz. Электросхема включения ламп освещения салона и багажного отделения: 1 — к выводу А4 комбинации приборов; 2 — к выводу 8 охранной сигнализации с иммобилайзером (к выводу 15 охранной сигнализации без иммобилайзера);
3 — плафон освещения салона; 4 — лампа плафона освещения салона; 5 — выключатель плафона освещения салона (О — выключено; 1 — включено; 2 — включено только при открытой двери); 6 — лампа плафона освещения багажного отделения; 7 — к выводу 21 охранной сигнализации с иммобилайзером (к выводу 14 охранной сигнализации без иммобилайзера); 8 — концевой выключатель правой задней двери; 9 — концевой выключатель правой передней двери; 10 — концевой выключатель лампы освещения багажного отделения; 11 — концевой выключатель левой задней двери; 12 — концевой выключатель левой передней двери

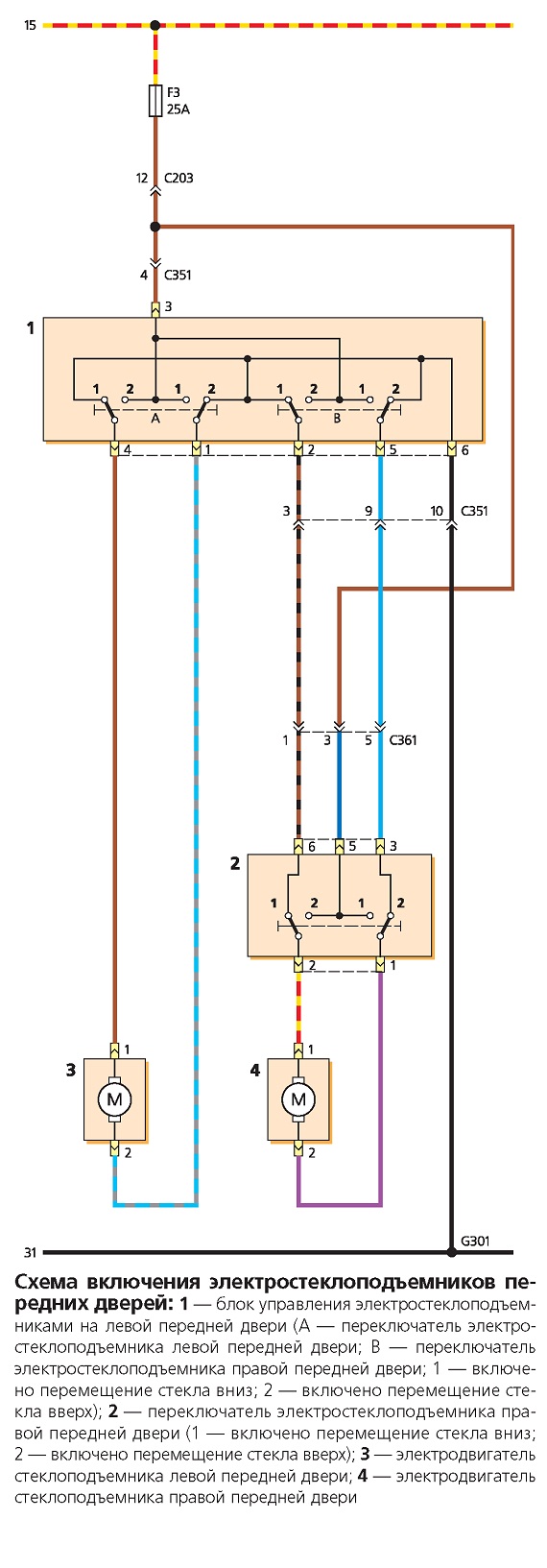

Daewoo Matiz. Электросхема включения электростеклоподъемников передних дверей: 1 — блок управления электростеклоподъемниками на левой передней двери (А — переключатель электростеклоподъемника левой передней двери; В — переключатель электростеклоподъемника правой передней двери; 1 — включено перемещение стекла вниз; 2 — включено перемещение стекла вверх); 2 — переключатель электростеклоподъемника правой передней двери (1 — включено перемещение стекла вниз;
2 — включено перемещение стекла вверх); 3 — электродвигатель стеклоподъемника левой передней двери; 4 — электродвигатель стеклоподъемника правой передней двери

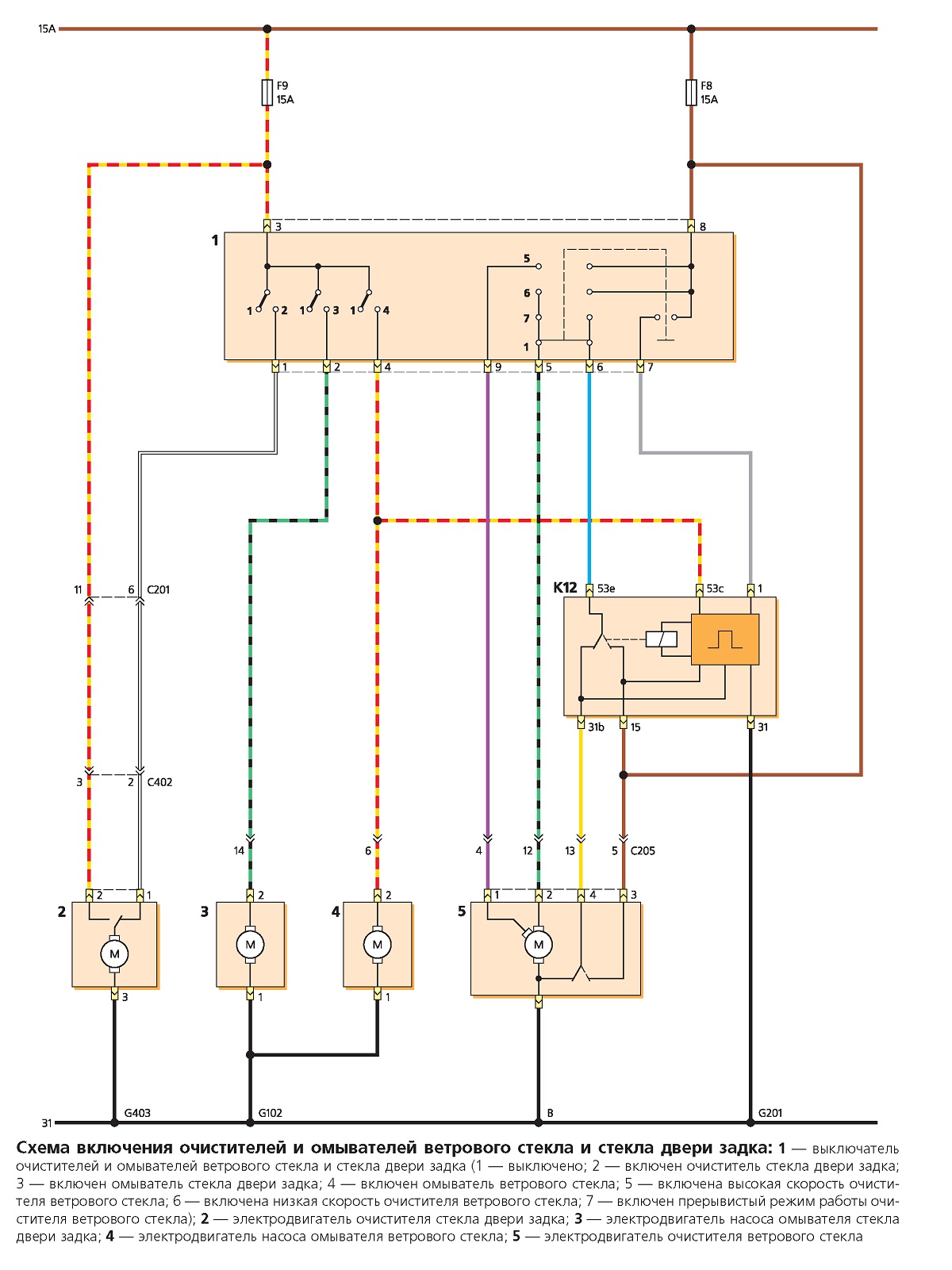

Daewoo Matiz. Электросхема включения очистителей и омывателей ветрового стекла и стекла двери задка: 1 — выключатель очистителей и омывателей ветрового стекла и стекла двери задка (1 — выключено; 2 — включен очиститель стекла двери задка;
3 — включен омыватель стекла двери задка; 4 — включен омыватель ветрового стекла; Б — включена высокая скорость очистителя ветрового стекла; 6 — включена низкая скорость очистителя ветрового стекла; 7 — включен прерывистый режим работы очистителя ветрового стекла); 2 — электродвигатель очистителя стекла двери задка; 3 — электродвигатель насоса омывателя стекла двери задка; 4 — электродвигатель насоса омывателя ветрового стекла; 5 — электродвигатель очистителя ветрового стекла

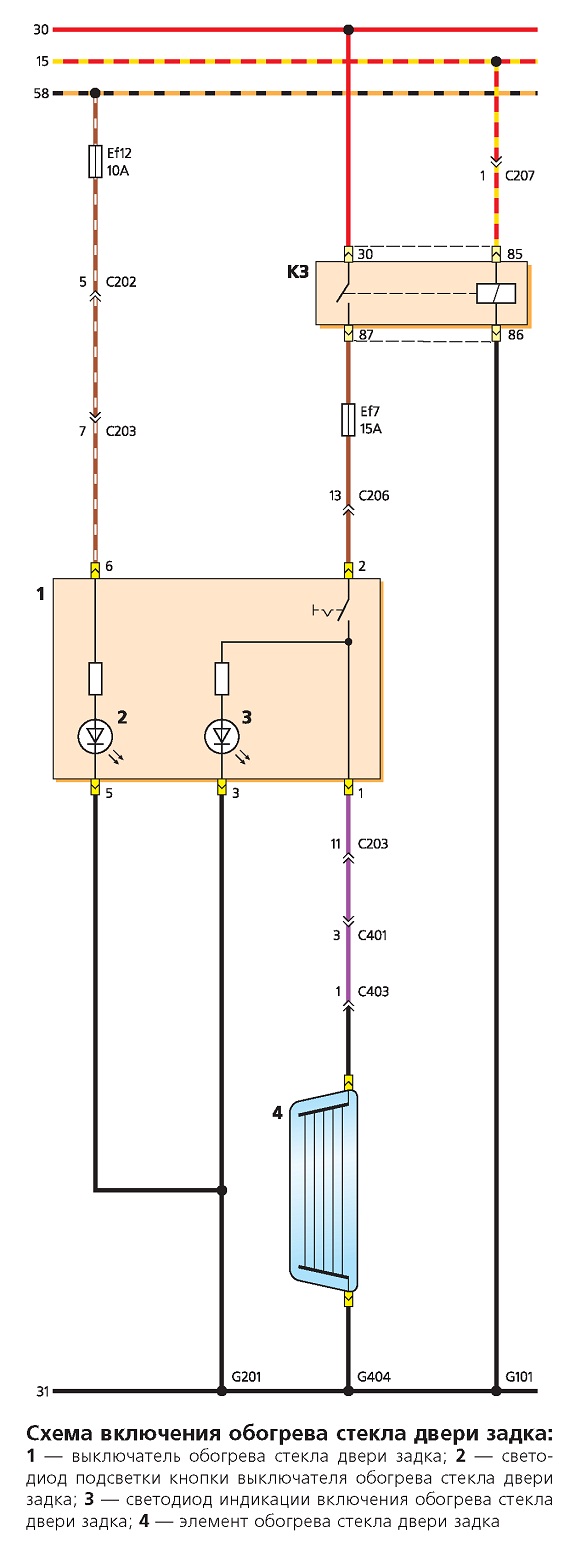

Daewoo Matiz. Электросхема включения обогрева стекла двери задка:
1 — выключатель обогрева стекла двери задка; 2 — светодиод подсветки кнопки выключателя обогрева стекла двери задка; 3 — светодиод индикации включения обогрева стекла двери задка; 4 — элемент обогрева стекла двери задка

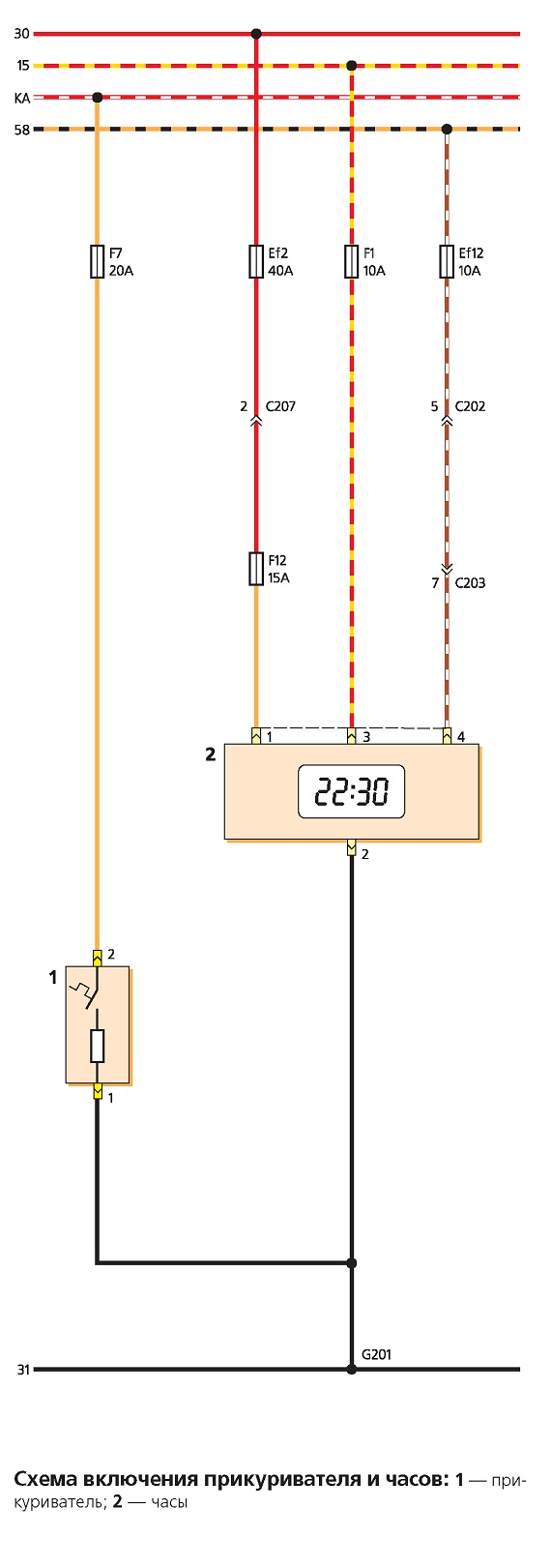

Daewoo Matiz. Электросхема включения прикуривателя и часов: 1 — прикуриватель; 2 — часы

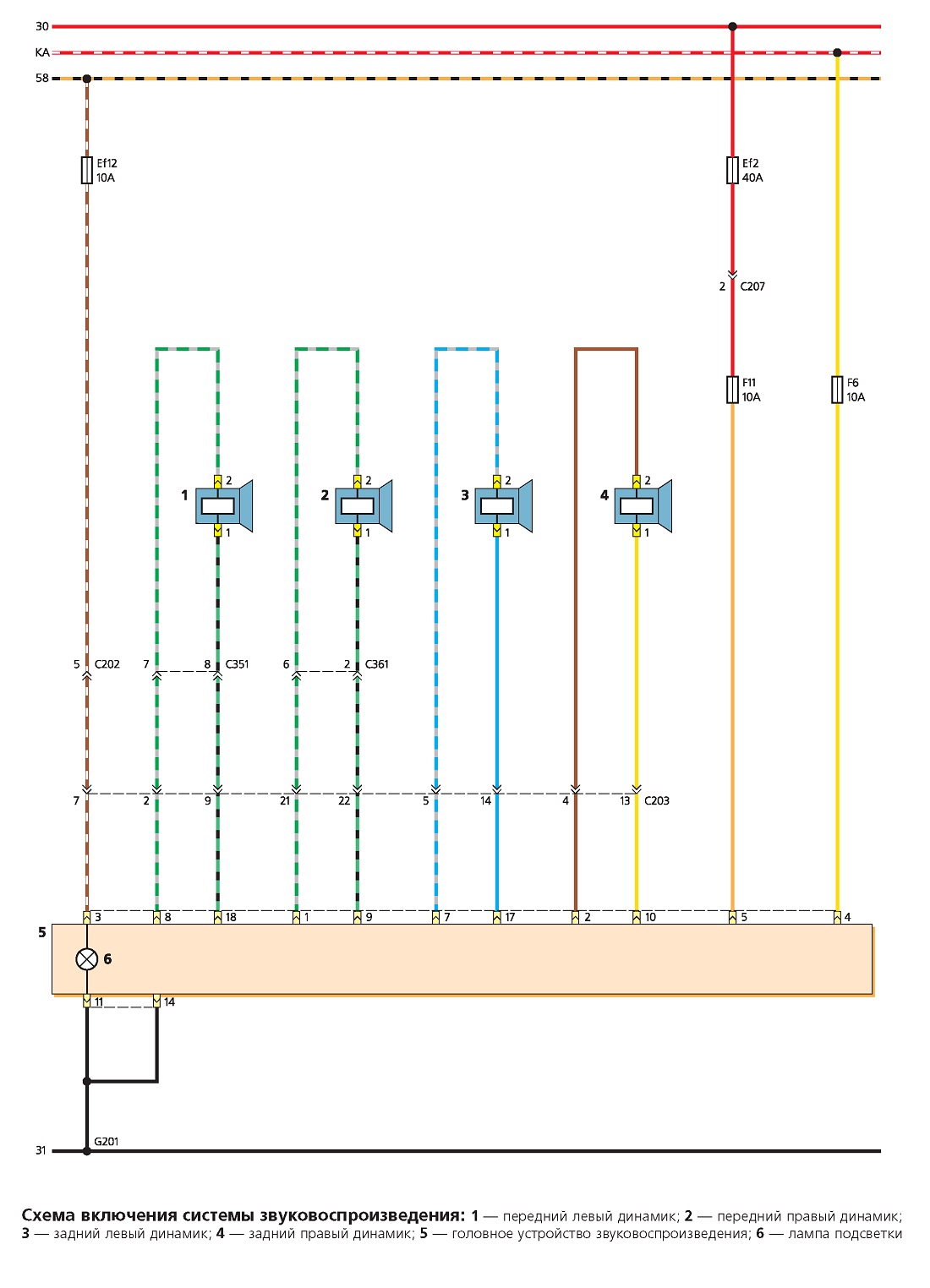

Daewoo Matiz. Электросхема включения системы звуковоспроизведения: 1 — передний левый динамик; 2 — передний правый динамик;
3 — задний левый динамик; 4 — задний правый динамик; 5 — головное устройство звуковоспроизведения; 6 — лампа подсветки

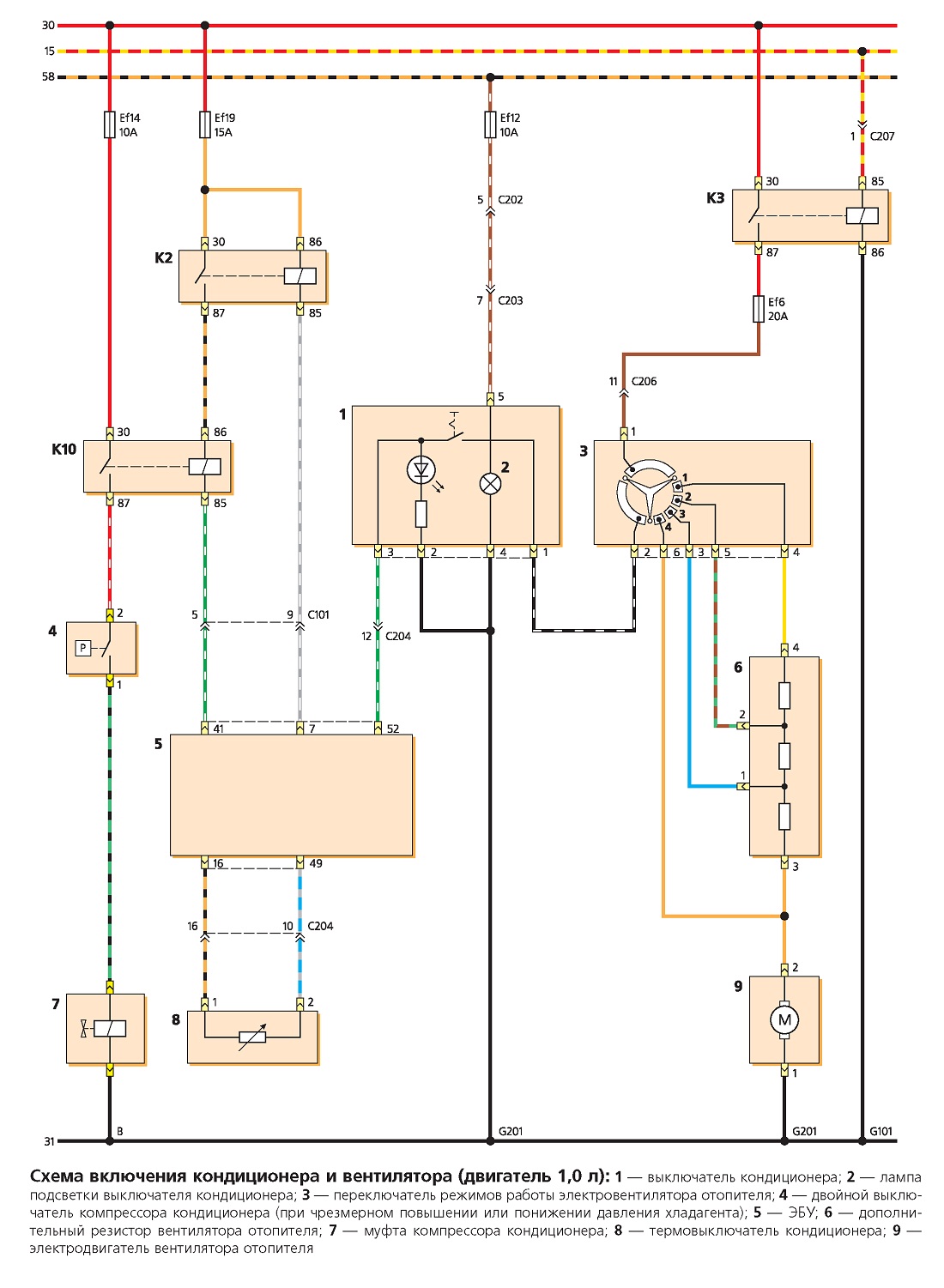

Daewoo Matiz. Электросхема включения кондиционера и вентилятора (двигатель 1,0 л): 1 — выключатель кондиционера; 2 — лампа подсветки выключателя кондиционера; 3 — переключатель режимов работы электровентилятора отопителя; 4 — двойной выключатель компрессора кондиционера (при чрезмерном повышении или понижении давления хладагента); Б — ЭБУ; 6 — дополнительный резистор вентилятора отопителя; 7 — муфта компрессора кондиционера; 8 — термовыключатель кондиционера; 9 — электродвигатель вентилятора отопителя

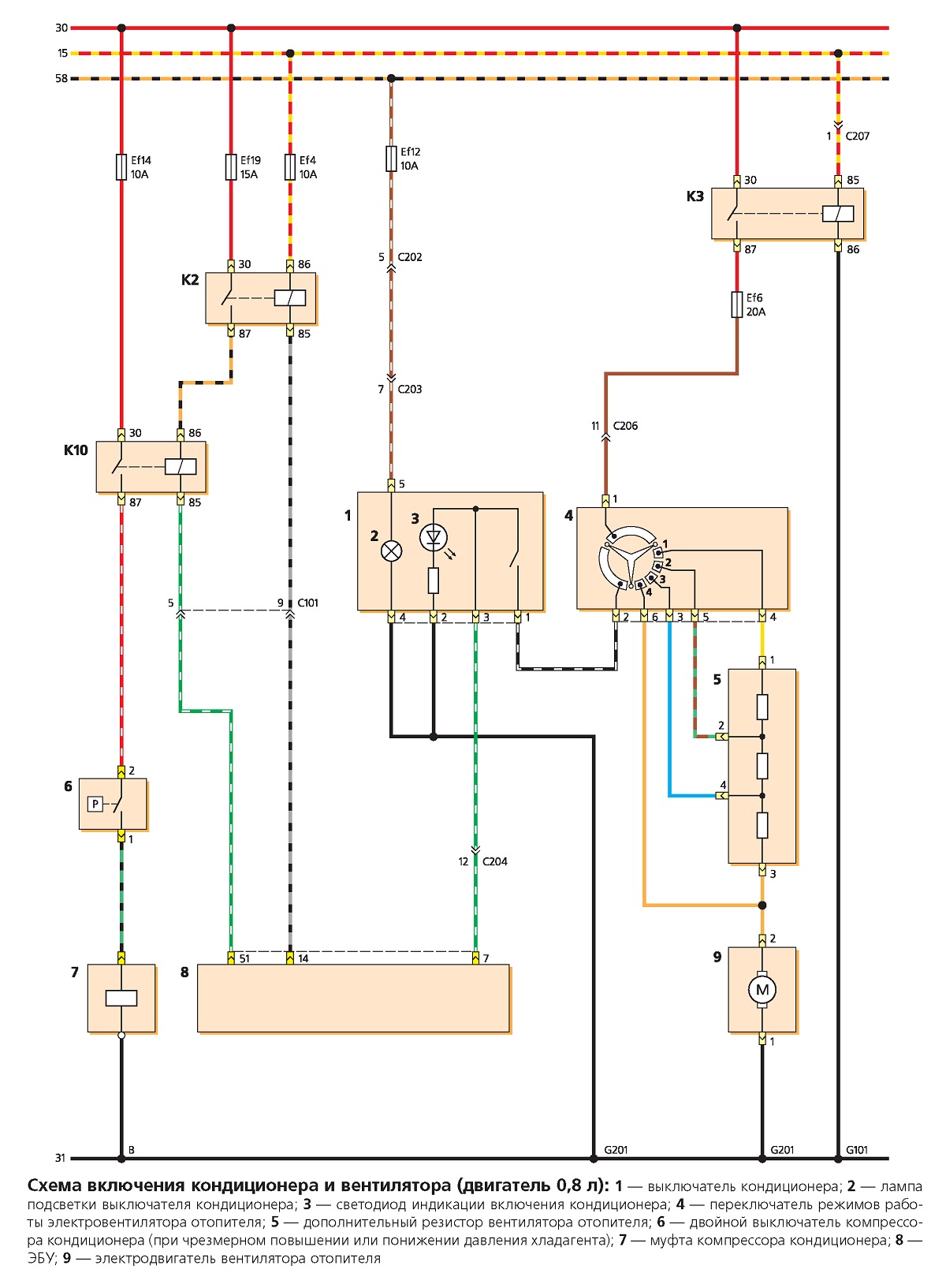

Daewoo Matiz. Электросхема включения кондиционера и вентилятора (двигатель 0,8 л): 1 — выключатель кондиционера; 2 — лампа подсветки выключателя кондиционера; 3 — светодиод индикации включения кондиционера; 4 — переключатель режимов работы электровентилятора отопителя; 5 — дополнительный резистор вентилятора отопителя; 6 — двойной выключатель компрессора кондиционера (при чрезмерном повышении или понижении давления хладагента); 7 — муфта компрессора кондиционера; 8 — ЭБУ; 9 — электродвигатель вентилятора отопителя
