Шевроле Авео (2011+). ОСВЕЩЕНИЕ, СВЕТОВАЯ И ЗВУКОВАЯ СИГНАЛИЗАЦИЯ

ОСОБЕННОСТИ КОНСТРУКЦИИ

Фары. На автомобили Chevrolet Aveo устанавливают блок-фары (рис. 10.5), объединяющие в себе фары ближнего и дальнего света (с однонитевыми лампами), габаритные огни и указатели поворота.

ПРИМЕЧАНИЕ

В блок-фарах установлены галогеновые лампы головного света. В их баллоны добавлен буферный газ - пары галогенов (брома или йода), что увеличивает ресурс лампы
до 2000-4000 ч и позволяет повысить температуру спирали. При этом рабочая температура спирали составляет примерно 3000 “К.

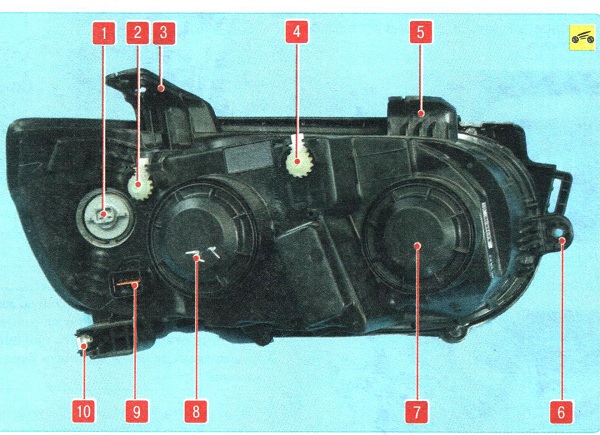

Рис. 10.5. Левая блок-фара (вид с внутренней стороны): 1 - патрон лампы указателя поворота; 2 - винт регулировки по горизонтали; 3, 5, 6,10 - кронштейны крепления; 4 - винт регулировки по вертикали; 7 - крышка лампы дальнего света; 8 - крышка лампы ближнего света; 9 - электрический разъем

В обычной лампе электрический ток, проходя через вольфрамовую спираль, нагревает ее до высокой температуры. Нагреваясь, спираль начинает светиться. Однако из-за высокой рабочей температуры атомы вольфрама постоянно испаряются с поверхности спирали и осаждаются (конденсируются) на менее горячих поверхностях колбы, ограничивая срок службы лампы и вызывая ее потемнение. В галогеновой лампе окружающий спираль йод (совместно с остаточным кислородом) вступает в химическое соединение с испарившимися атомами вольфрама, препятствуя осаждению последних на колбе. Этот процесс обратимый: при высокой температуре вблизи спирали соединение распадается на составляющие вещества. Атомы вольфрама высвобождаются либо на самой спирали, либо вблизи нее. В результате атомы вольфрама возвращаются на спираль, что позволяет повысить рабочую температуру лампы (для получения более яркого света) и продлить срок ее службы.

Ближний и дальний свет фар включают левым подрулевым переключателем - переключателем наружного освещения через разгрузочное реле, расположенное в монтажном блоке в моторном отсеке. Управляющее напряжение подается на обмотки реле включения дальнего света фар от переключателя наружного освещения, если он находится в положении включения света фар. Независимо от положения переключателя наружного освещения можно кратковременно включать дальний свет фар, перемещая на себя рычаг переключателя.

Противотуманные фары. В вариантном исполнении в нижней части переднего бампера могут быть установлены противотуманные фары.


Задние фонари. В задних фонарях установлены лампы стоп-сигнала и габаритных огней, указателей поворота, света заднего хода, противотуманного света.

Задний противотуманный свет. Лампу противотуманного света в левом заднем фонаре включают нажатием на нижнюю кнопку блока управления наружным освещением только в том случае, если включены фары. При выключении габаритного огня задний противотуманный свет выключается автоматически.

Указатели поворота установлены в блок-фарах, задних и боковых фонарях. Указатели правого или левого поворота включаются левым подрулевым переключателем.

В режиме аварийной сигнализации выключателем аварийной сигнализации включаются все указатели поворота. Мигание ламп обеспечивается реле-прерывателем аварийной сигнализации.

Электрокорректор света фар позволяет изменять направление пучка света фар в вертикальной плоскости в зависимости от нагрузки автомобиля.

Фонари освещения номерного знака расположены на двери задка или в крышке багажника в верхней части ниши для номерного знака.
