Chevrolet Aveo (2004+). СНЯТИЕ, УСТАНОВКА И РЕМОНТ КУЛИСЫ РЫЧАГА УПРАВЛЕНИЯ КОРОБКОЙ ПЕРЕДАЧ D-16

Если после ремонта или замены привода переключения передач вибрация, скрип или заедание рычага переключения передач при движении сохранились, значит, возник повы­шенный люфт в шарнирах рычага и их необхо­димо отремонтировать.

Вам потребуются: ключи «на 10», «на 12», отвертка, пассатижи.

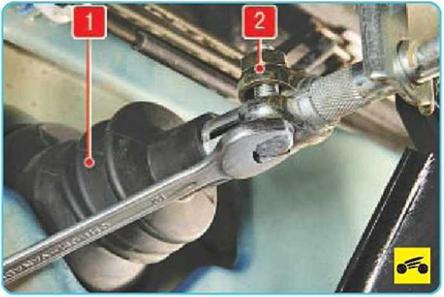

1.   В моторном отсеке ослабьте гайку болта клеммового соединения наконечника рычага и тяги переключения передач. Разъедините рычаг и тягу; снимите с тяги стяжную муфту 2 и уплотнительный чехол 1.





2.    В салоне снимите облицовку тоннеля по­ла (см. «Снятие и установка облицовки тонне­ля пола», с. 281).

ПОЛЕЗНЫЙ СОВЕТ



Если наблюдался скрип и заедание рычага, а не повышенный люфт, попробуйте смазать шарнир рычага консистентной смазкой. Воз­можно, после смазки шарнира дальнейшая разборка кулисы не потребуется.

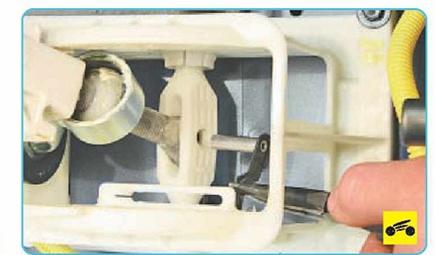

3.   Поддев отверткой фиксатор оси рычага, отстегните фиксатор от рычага...



4.   ...и снимите ось рычага, извлекая ее из отверстий рычага и кулисы.

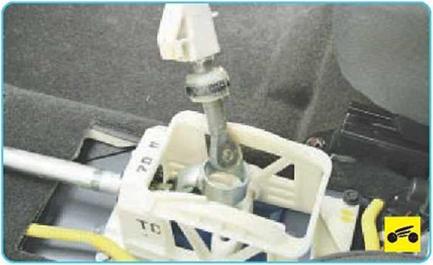

5.   Потянув вверх, снимите рычаг переклю­чения передач.





6. Выверните четыре болта крепления кули­сы рычага к основанию кузова...









8.    Извлеките из кулисы тягу 1 и ее направ­ляющую втулку 2

9.    Осмотрите снятые детали. Если отвер­стие направляющей втулки изношено либо ее резиновый массив деформирован или за­твердел, замените втулку в сборе. Если в шар­нирах кулисы есть люфт или сильно изношено отверстие под ось рычага, замените кулису. Если шарнир рычага управления коробкой передач изношен, замените рычаг в сборе.

10.    Установите снятые детали в последова­тельности, обратной снятию.

11.    Отрегулируйте привод переключения передач (см. «Регулировка привода управле­ния коробкой передач», с. 162).
